東芝多通道電磁閥和單極電機驅動器IC新品面世

　　東京–東芝公司(東京：6502)存儲與電子元器件解決方案公司于宣布推出新產品“TB67S111PG”，這是一個多通道電磁閥和單極電機驅動器IC，它實現了高電壓和低導通電阻驅動。新產品今天起即可提供樣品運輸，而量產工作預計將于5月份開始。

　　TB67S111PG采用了四通道的低邊MOSFET和共COM端泄放二極管。這就實現了對于所有輸出MOSFET的獨立控制，并且實現了適用于驅動電磁閥和單極電機的設計，電磁閥和單極電機的應用非常廣泛，包括娛樂設備(彈球盤和游戲機)、家用電器(空調和冰箱)以及工業設備(自動售貨機、如自助取款機等銀行終端、辦公自動化設備和工廠自動化設備)。

　　電機驅動器IC采用最新的高電壓模擬電源工藝(BiCD130nm)制造而成，實現了80V的輸出額定值，并通過降低輸出導通電阻[1]至0.25Ω而降低了IC發熱量。

　　該IC采用高散熱H型框架的DIP封裝，可安裝于低成本的酚醛紙板上和一般的玻璃環氧樹脂板上。

　　新產品的主要特點

　　1.采用了四通道的低邊MOSFET和共COM端泄放二極管。

　　實現了對于所有輸出MOSFET的獨立控制。該IC適用于多通道電磁閥驅動和單極電機驅動。

　　2.高電壓(80V)和低導通電阻(0.25Ω)驅動

　　輸出模塊中的高電壓(80V)MOSFET對電磁閥和單極電機驅動提供支持。低導通電阻(0.25Ω)有利于降低電機操作過程中的發熱量。

　　3.雙列直插封裝(DIP)

　　H型框架DIP封裝具有高的散熱性，支持廣泛的消費品和工業應用。

　　4.內置錯誤檢測及自動復位功能

　　若設置使用過程中發生異常，熱關斷電路和過電流關斷電路將保護IC，并且在規定時間后使IC自動復位。

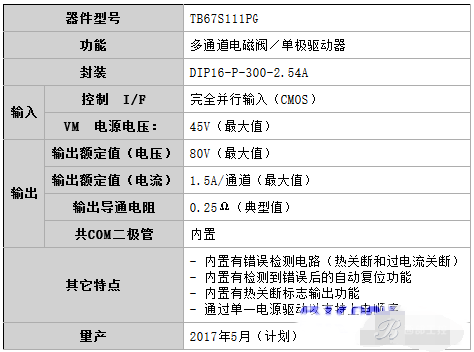

　　新產品的主要規格

　　[1]:導通電阻：施加電流時的電阻。當電阻較低時，驅動電機所消耗的功率就較低，從而降低了發熱量。
