晶振是一種頻率元器件，廣泛使用在電子產品中，例如監控設備、手機、吸塵器、智能穿戴等產品都會有晶振的存在。我們常見到的晶振有插件晶振，貼片晶振。

晶振通常分為無源晶振和有源晶振兩種類型，其中無源晶振為兩腳，有源晶振為四腳，但是，無源晶振也有四腳；四腳無源晶振與四腳有源晶振的區別是什么，你知道嗎？

· 通過引腳區分無源晶振和有源晶振

1.兩腳晶振必為無源晶振，不管是插件晶振或貼片晶振

2. 無源晶振相對有源晶振厚度較?。?/span>

3.四腳貼片晶振則需謹慎加以區分，有源晶振可以通過本身印字有左下腳（PIN1腳）有個點來區分，相反左下腳沒有點則是無源晶振；

4.四腳以上的貼片晶振一定是有源晶振；

5.萬用表接地端，看看對立是否有兩個腳連通。

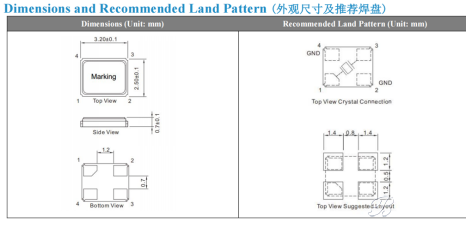

以揚興無源晶振，YSX321SL系列為例，以下是尺寸及腳位圖：

貼片無源晶振在四腳的情況下是沒有方向，腳1和腳3為功能腳，負責頻率輸入及頻率輸出，另外的腳2和腳4則接地或者懸空，接地增強晶振在線路板上的焊接固定作用、輔助散熱、滿足電路設計規范等。

四腳無源貼片晶振電路連接原理：電流從晶振腳1流入，腳3流出或電流也可以從腳3流入，腳1流出。因為腳1和腳3為無極性引腳，不具備方向性，不用擔心貼反。

以揚興有源晶振，YSO110TR系列為例，以下是尺寸及腳位圖：

有源晶振引腳識別有個標記點的那一端為1腳，然后逆時針1、2、3、4以此分布。

四腳有源晶振通常的用法：

1腳懸空、2腳接地、3腳接輸出、4腳接電壓，在1腳位置有一個點作為標識。
