科普：無源晶振的電容匹配與問題

在做方案設計選型匹配的時候偶爾也會有些小插曲，什么樣的負載電容是可以起振，又需要匹配多大的電容值才能快速響應起振呢?

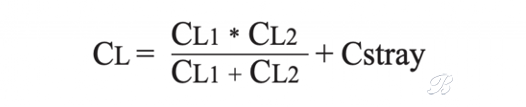

匹配電容并不是絕對的或者固定值，無源晶振的匹配電容一般最好選擇兩個一樣電容，在很多的方案設計中一般常用的電容有12pF、15pF、22pPF、33pF等，大致都是一個20pF量級。

石英晶體不可以在RC正弦波振蕩電路中使用。由于石英晶振處于串聯諧振點時，晶體阻抗接近于零，調解電容器C，使LC并聯電路的諧振頻率接近石英晶體的固有諧振頻率，電路才能產生穩定的振蕩。所以石英晶體不能在RC正弦波振蕩電路中使用。

無源晶振電路匹配時，經常出現的問題有以下兩種：

1、不起振：晶振的欠激勵現象，此現象原因在于激勵功率不夠或起振時間太長。這種現象通常表現為上電復位后晶振不工作或是低功耗模式下晶振不工作。
解決方法是選擇能耗小的晶體，同時在數據手冊允許范圍內減少外接電容值，縮短起振時間，電容取值不要相同。

2、頻率偏大：用示波器可以觀察到輸出波形的波峰和波谷被削平。此時晶振被過分驅動，應在芯片相關腳上串接電阻調整至輸出波形清晰完整。

另外還需要注意焊接，如果焊接操作不當，會對晶振造成損傷;嚴重時直接造成停振，或造成軟傷害，晶振還能正常工作，在以后的運行時會突然停振。而焊接分為手工和機器焊接：手工焊接烙鐵頭溫度控制在 350°C/3s，或者 260°C/5s，機器焊接分為波峰焊和回流焊。
