有源晶振的線路圖引腳圖

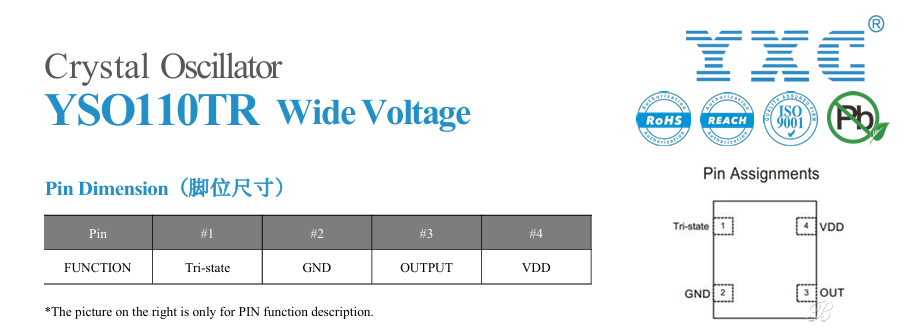

普通有源晶振有4個腳,有個缺角位的我們稱之為1號腳(PIN1)或腳#1,按逆時針(管腳向下)分別為2、3、4。
Pin#1三態/懸空(TRI-STATE/NO CONNECTION)
Pin#2接地(Ground)
Pin#3接信號輸出(Output)
Pin#4接電源電壓(VDD)
但需要指出的是,針對不同有源晶振型號,在接法上也存在一定差異。如果晶振Pin#1具備E/D使能功能或Stand-by待機功能,接地(Ground)就會導致晶振無法輸出頻率信號。因此,接線前請務必仔細閱讀規格書中相關說明,以免發生錯誤接線后引發有源晶振工作不良。

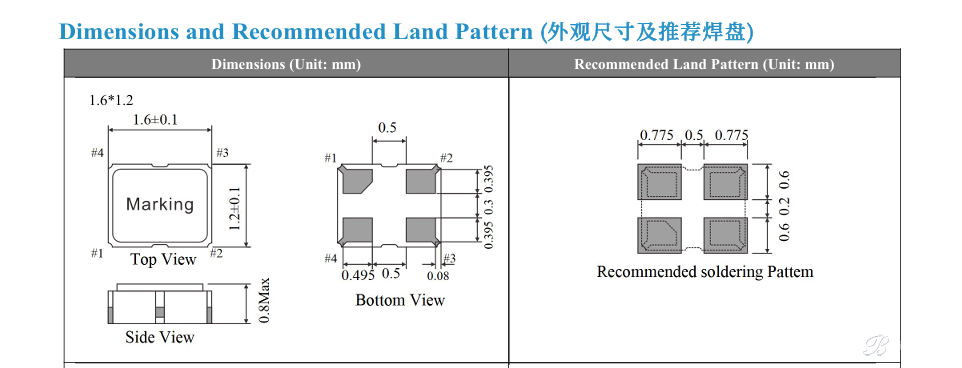

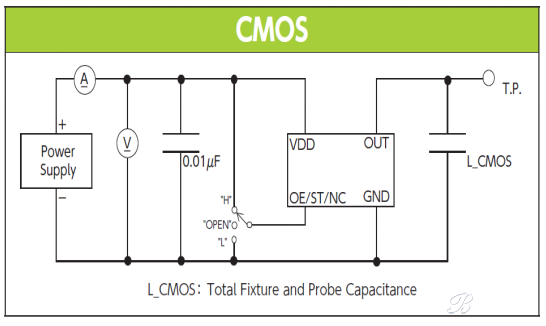

如下圖所示:
有源晶振內部含有石英晶體、振蕩IC和匹配電容等外圍電路,精度高、輸出信號穩定,不需要設計外圍電路、使用方便,但需要電源供電。使用有源晶振時要特別注意,電源必須是穩壓的且電源引線盡量短,并盡量與系統中使用晶振信號的芯片共用一個GND。
