1 引言

　　我公司煉油裝置渣油測量使用的都是美國偉業公司的WFV系列靶式流量計，該靶式流量計具有精度高、操作簡便、抗震性能好、壓力損失較小、適用范圍廣泛、維護方便等特點。但由于各種原因使用以來也出現過不少問題，主要表現為變送器指示滿刻度。現將故障分析處理總結如下。

　　2 故障現象

　　一次操作人員在操作過程中將調節閥閥位由35%開到65%時，流量計指示由50%達到100%，以后不論是開閥還是關閥流量計都是100%。

　　3 原因分析

　　焊渣卡在靶板上使靶板上所受的作用力增加變送器指示100%。

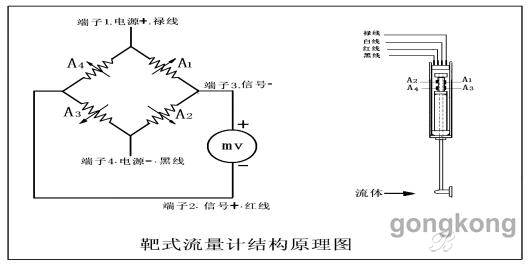

　　靶式流量計原理如下：它有一根不銹鋼杠桿，一端固定圓靶，另一端連著兩對壓敏電阻（它們構成電橋的四個臂）。當介質流動時，流動質點沖擊靶，使靶產生位移（約2-3mm），經不銹鋼杠桿傳遞到轉換器中的壓敏電阻應變片。由于應變片A2、A4朝著介質流動方向，A1、A3背著介質流動方向，所以當靶上受力后，A2、A4受壓電阻減小，A1、A3受拉電阻增加，于是電橋失去平衡，產生與流速成平方正比的電信號。即：

　　E=KF

　　F=ζAρV2/2

　　E：電壓信號；F：靶板上所受的作用力；K：比例系數；ζ：阻尼系數；A：靶板面積；ρ：流體密度

　　V：流體流速

4 處理方法

　　具體處理過程如下：

　　1）、了解工藝人員工藝操作沒有發生改變。

　　2）、通知工藝改走副線，將前后截止閥關閉，放空閥打開。變送器仍指示100%。

　　3）、測量惠斯通電橋四根信號線的電阻均正常。（在斷電的情況下，將綠、白、紅、黑四根信號線與變送器斷開連接，然后用電阻表分別連接其中兩根信號線，逐一檢查。其檢測值應該分別是350歐姆或者262歐姆兩個數值。）

　　4）、檢查信號線與外殼之間也沒有漏電。（即用電阻表測量任何一根信號線與外殼之間的電阻，如果測量值在10兆歐姆以上或者顯示無窮大，則沒有漏電。如果小于這一數值，則信號線內部可能有水分滲入，此時需要將外層的防護泥去掉，將靶式流量計吹干，然后再重新加上防護泥。）

　　5）、在沒有介質流動的情況下，檢查所有參數設置都正常。

　　6）、檢查儀表接線均正常。

　　7)、將流量計從管道上取下來，經檢查有一顆焊渣卡在靶板上。造成變送器指示100%。清除焊渣后回裝正常。

　　5 經驗總結

　　我公司渣油裝置中，靶式流量計應用較多，故障率也較高。我認為在儀表的日常維護中，我們要多與工藝、設備人員溝通。處理問題后要建立故障儀表臺賬，方便以后的儀表維護。
