一、產品介紹

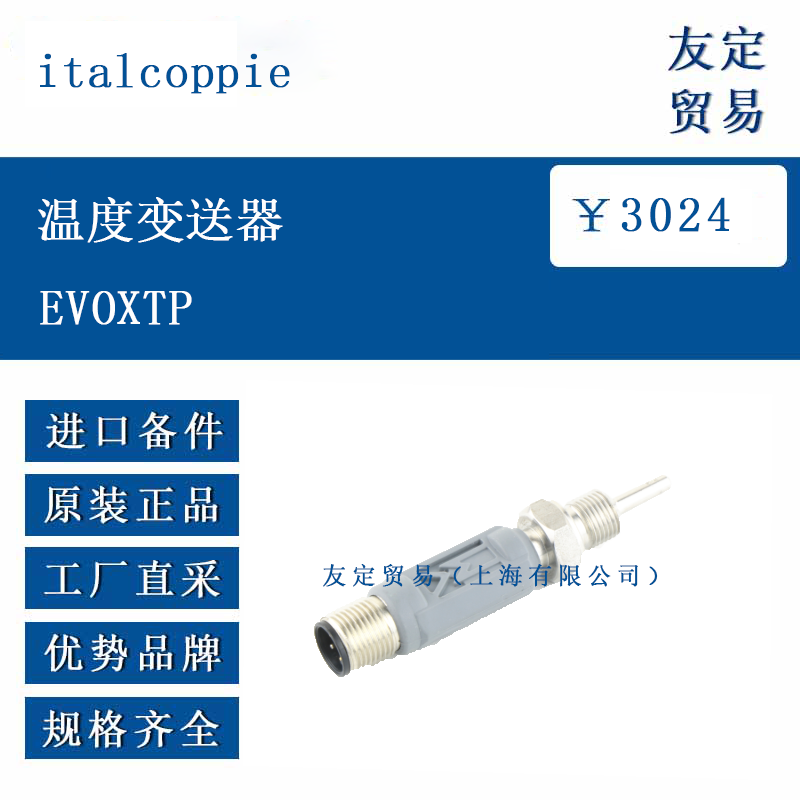

italcoppie EVOXTP 是一款帶集成探頭的緊湊型溫度變送器，支持 4-20 mA 信號輸出及 PC 編程配置。設備采用 IP67 防護等級的堅固外殼，配備 M12 輸出接口及 1/8" 過程連接，適用于最高 110°C 的流體溫度測量。其核心功能包括：內置 Pt100 傳感器（精度 A 級，符合 IEC 751 標準），支持傳感器斷路或短路監測（符合 NAMUR NE43 標準），并可通過 EVOMINI SET 配置套件自定義測量范圍。設備電源范圍為 5.5-32 Vdc，具備極性保護，適用于化工、食品、制藥等行業的現場溫度采集與傳輸。
二、功能特點
高精度測量：在 25°C 時精度為 ±0.1K 或 ±0.1% 量程（取最大值），長期穩定性為每年 ±0.1% 量程，溫度漂移≤±0.3°C/25°C 或 ±0.3% 量程 / 25°C（取最大值）。
靈活配置：支持通過 PC 軟件設置測量范圍（-50÷110°C）、輸出信號方向（4-20 mA 或 20-4 mA）及傳感器故障響應模式（斷路輸出≥21 mA 或短路輸出≤3.6 mA）。
強防護性能：IP67 防護等級可防塵防水，適用于潮濕、粉塵或短暫浸水場景；過程連接材質為 AISI 316L 不銹鋼，耐壓達 100 BAR，適應高壓環境。
快速響應：在水中的響應時間（達到溫度階躍的 63.2%）小于 3.5 秒，滿足實時監測需求。
模塊化設計：提供 13 mm 和 24 mm 兩種探頭長度，支持 M12 金屬螺紋鎖定連接器（符合 IEC 61076-2-101 標準），適配不同安裝深度要求。
三、選型指南
選擇 EVOXTP 時需考慮以下因素：
測量范圍與精度：根據被測介質溫度（-50÷110°C）選擇適配的探頭長度（L=13 mm 或 24 mm），并確認傳感器精度（Pt100 A 級適用于 ≤300°C）。
過程連接：根據管道接口類型選擇 1/8"GAS CIL（UNI-ISO 228）或 1/8" NPT（ANSI B1.20.1）螺紋，確保安裝兼容性。
電氣接口：M12 4 針公頭連接器支持即插即用，需確認電源電壓（5.5-32 Vdc）及負載電阻（最大 840Ω @24 Vdc）。
環境防護：IP67 等級適用于戶外或潮濕環境，若需更高防護或防爆功能需聯系廠商定制。
四、技術參數
參數項 詳情
測量范圍 -50÷110°C
傳感器類型 內置 Pt100（A 級，符合 IEC 751 標準）
輸出信號 4-20 mA（可反向），負載電阻 ≤840Ω（24 Vdc 時）
電源電壓 5.5-32 Vdc
精度 ±0.1K 或 ±0.1% 量程
溫度漂移 ≤±0.3°C/25°C 或 ≤±0.3% 量程 / 25°C
防護等級 IP67（防塵防水）
過程連接 1/8"GAS CIL（UNI-ISO 228）或 1/8" NPT（ANSI B1.20.1）螺紋
探頭長度 13 mm 或 24 mm
響應時間 <3.5 秒
材質 探頭護套：AISI 316L 不銹鋼；外殼：熱塑性材料
重量 20g（L=13mm）；21g（L=24mm）
五、產品尺寸（單位：mm）
探頭直徑 錐形設計，從 Ø3.5 mm 漸縮至 Ø3 mm
連接器規格 M12×1 金屬螺紋鎖定公頭（4 針，符合 IEC 61076-2-101 標準）
整體長度 含探頭：約 50 mm（L=13 mm 時）；約 61 mm（L=24 mm 時）
六、應用領域
化工與制藥：用于反應釜、管道流體的溫度監測，適應腐蝕性環境及高壓工況。
食品與飲料：滿足衛生級環境要求，可監測殺菌設備、發酵罐的溫度變化。
能源與水處理：適用于泵站、熱交換器的溫度采集，支持 IP67 防護等級應對潮濕環境。
工業自動化：與 PLC、DCS 系統集成，實現生產線設備的溫度實時監控與控制。
