旋進旋渦流量計原理
當流體通過螺旋形的漩渦發生體后，流體被強迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經收縮段，流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該漩渦產生二次旋轉，二次旋渦的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，通過流量積算儀進行運算和處理。顯示流量的瞬時值和累積值，并變送傳輸出對應的4－20mA電流信號。
旋進旋渦流量計特點
1、 電路采用表面貼裝工藝、結構緊湊、可靠性高
2、 采用微功耗高新技術，憑內、外電源均可工作，整機功耗低；
3、 采用高性能微處理器和現代濾波技術，軟件功能強大，性能優越；
4、 無機械可動部件、穩定性好、不易腐蝕、無需機械維修；
5、 前后直管段要求低，前≥3DN，后≥1DN；
6、 采用高對比度的液晶顯示器，可顯示累積流量和瞬時流量，讀數方便，清晰直觀；
7、 儀表具有密碼設置功能，防止非法作弊設定；
8、 儀表具有停電數據保存功能；
9、 新地顯示流量值，并帶有（4~20）mA標準模擬信號遠傳輸出，便于和二次儀表連接。
旋進旋渦流量計工作電源
內電源：3V鋰電池，功耗≤0.3mW，可使用兩年；
外電源：24VDC±15%，功耗≤1W。
2、輸出信號
（4~20）mA標準模擬信號：線性對于（0~Qmax）m3/h流量范圍的模擬信號，傳輸距離 ≤1500m。
RS485通訊接口信號，直接與上位機聯網，可遠傳儀表相關參數及實時數據等。3、防爆等級：Ex DⅡBT4
旋進旋渦流量計使用條件
環境溫度：-30攝氏度~+55攝氏度
相對溫度：5%~95%
介質溫度：-30攝氏度~+80攝氏度
大氣壓力：86kPa~106kPa;
旋進旋渦流量計產品選型:
|
代號 |
口徑 |
流量范圍m3/h |
|
LUXY-25 |
DN25 |
2．5～30 |
|
LUXY-32 |
DN32 |
4．5～60 |
|
LUXY-50 |
DN50 |
10～150 |
|
LUXY-80 |
DN80 |
28～400 |
|
LUXY-100 |
DN100 |
50～800 |
|
LUXY-150 |
DN150 |
150～2250 |
|
LUXY-200 |
DN200 |
360～3600 |
|
|
代號 |
功能1 |
|
N |
無溫壓補償 |
|
Y |
帶溫壓補償 |
|
|
代號 |
輸出型號 |
|
F1 |
4-20mA輸出（二線制） |
|
F2 |
4-20mA輸出（三線制） |
|
F3 |
RS485通訊接口 |
|
|
代號 |
功能2 |
|
E1 |
1.0級 |
|
E2 |
1．5級 |
|
T1 |
常溫 |
|
T2 |
高溫 |
|
P1 |
1．6Mpa |
|
P2 |
2．5Mpa |
|
P3 |
4．0Mpa |
|
D1 |
內部3.6V供電 |
|
D2 |
供電DC24V |
|
B1 |
不銹鋼 |
|
B2 |
鋁合金 |
用戶訂購本產品時應正確提供公稱通徑、公稱壓力、介質最大壓力（或壓力傳感器量程），當使用在危險場所時必須注明防爆具體要求。
旋進旋渦流量計安裝注意事項
a.為了便于維修，不影響流體的正常輸送，必須安裝旁通管道。并保證前直管段≥3DN，后直管段≥1DN（對前直管段前有彎管、異徑管、調壓閥等安裝方式均適合）。
b.氣體內含有較大顆粒或較長纖維雜物時,必須安裝過濾器。
c.流量計可以垂直安裝或任意角度傾斜安裝。
d.流量計安裝過程還應注意以下幾個問題：
（１）室外安裝時上部應有遮蓋物，以免雨水浸入而影響流量計使用壽命；
（２）流量計周圍不能有強的外磁場干擾及強烈的機械振動；
（３）流量計必須可靠接地，但不得與強電系統地線共用

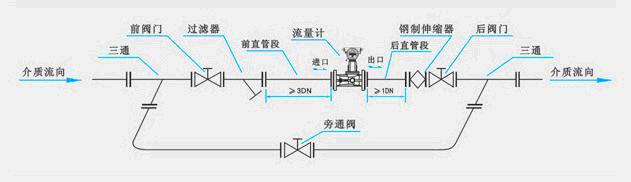

流量計安裝圖
