晶振在“智能三表”中的應用

一、“民用三表”的智能化與趨勢
“民用三表”通常指的是家庭中使用的水表、電表和燃?xì)獗怼＿@三種表具在日常生活中扮演著重要的角色，涉及到家庭的水、電、氣的使用和計量。水表用于測量家庭用水量；電表用于測量家庭用電量；燃?xì)獗碛糜跍y量家庭燃?xì)馐褂昧俊?/span>
“民用三表”的準確性直接關系到家庭的經濟利益和安全。隨著科技的發展，一切都在朝著智能化發展，計量表也不例外。相較于傳統的“民用三表”，“智能三表”（智能水表、智能電表、智能燃?xì)獗恚┚邆涓鄻有缘墓δ埽沟糜盟⒂秒姾陀脷獾墓芾砀颖憬莞咝В瑸榧彝ズ蜕鐣砀玫慕?jīng)濟效益和安全保障。

類型	作用
智能水表	1、遠程抄表：通過無線網絡將用水?dāng)?shù)據實時傳輸只數據中心，實現遠程抄表
	2、數據分析：記錄與分析用水?dāng)?shù)據，檢測異常用水情況
	3、智能控制：遠程控制開關閥門，實現只能調控
智能電表	1、高精度計量：相較傳統電表精度更高，能夠測量實時用電量
智能電表	2、負荷管理：監測電器用電情況，幫助合理安排用電
智能燃?xì)獗?/span>	1、安全監測：具備漏氣報警功能，檢測到異常燃?xì)鉂舛葧r自動關閉閥門
智能燃?xì)獗?/span>	2、遠程控制：支持遠程控制開關閥門，保障使用安全

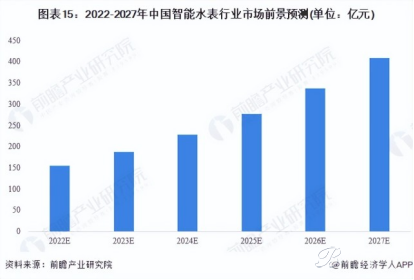

隨著我國城鎮化進程的加快、農村水務的發展以及城市水務信息化改造的加速推進，智能水表行業的政策環境日益向好，推動了市場的快速增長。預計到2027年，我國智能水表行業市場規模有大幅上漲。同時由于國家對計量表具有定期輪換要求，近期已進入密集更換期，預計在未來幾年智能計量表具的市場可能達到百億級。

二、晶振在“智能三表”中的作用
晶振（晶體振蕩器）能夠發送穩定、精確的時鐘信號，在“智能三表”的電路設計（MCU、模數轉換模塊、傳輸模塊等）中扮演著重要的角色，確保了數據的準確性與通信的同步性。例如實時時鐘RTC模塊中必須配備一顆32.768KHz的晶振；MCU主控模塊常規配置24MHz、24.576MHz的晶振等。

智能電表組成模塊示意圖

晶振在“智能三表”中的具體功能包括：

功能	作用
計時功能	晶振為“智能三表”中的計量芯片提供時鐘源，
計時功能	用于精確計時，從而保證計量的準確性
數據傳輸	“智能三表”通過無線網絡（如LoRa、NB-IoT）實現數據傳輸，
數據傳輸	晶振用于保證通信模塊的穩定頻率，確保數據傳輸?shù)目煽啃?/span>
低功耗設計	在智能水表和燃?xì)獗碇校ǔＰ枰^長時間的電池供電，
低功耗設計	低功耗晶振可以幫助實現減少系統設計的功耗，延長電池壽命。
其它	提供穩定、精確的時鐘同步信號

”智能三表“的電路設計需要晶振發出的時鐘信號進行同步，若時鐘信號的準確性或穩定性不足，可能導致遠程數據傳輸丟失或數據計量不準，對居民的經濟利益與安全帶來較大影響。因此“智能三表”對晶振有較高要求，常規設計要求晶振精度≤±10PPM，部分應用甚至要求晶振精度≤±5PPM；同時對晶振的工作溫度、可靠性、老化率等也都有一定的性能要求，確保計量設備在各種環境下都能夠穩定運行。
晶振作為“智能三表”中的關鍵元件，為其提供了穩定的工作環境，確保了計量的精度、數據通信的可靠性。這些技術的結合推動了傳統表具向智能化、數字化的方向發展，是智慧城市建設的重要組成部分。
三、YXC推薦“智能三表”解決方案
“智能三表”常用頻點：32.768K、8M、12M、16M、24M、24.576M、25M、38.4M等
基于“智能三表”對時鐘設備的要求推薦以下YXC晶振解決方案：

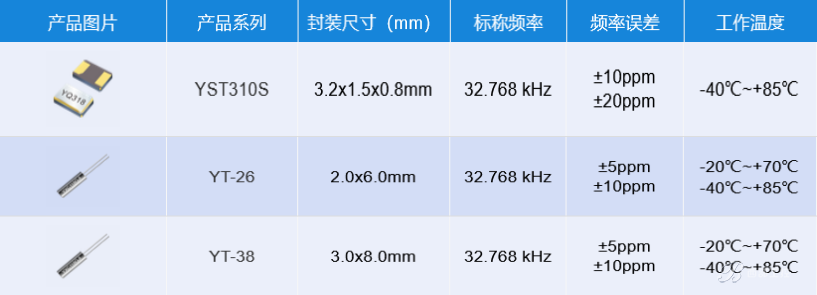

· 32.768KHz諧振器

目前“智能三表”方案主流采用的是封裝為3.2*1.5的貼片式或封裝為2.0*6.0的插件型的32.768KHz諧振器。針對智能計量器的實際應用需求，YXC同時提供封裝為3.2*1.5的貼片式 32.768KHz產品YST311S，在保持高性能參數的同時降低了生產成本，具備更高的性價比。

YST311S產品示意圖

· MHz諧振器

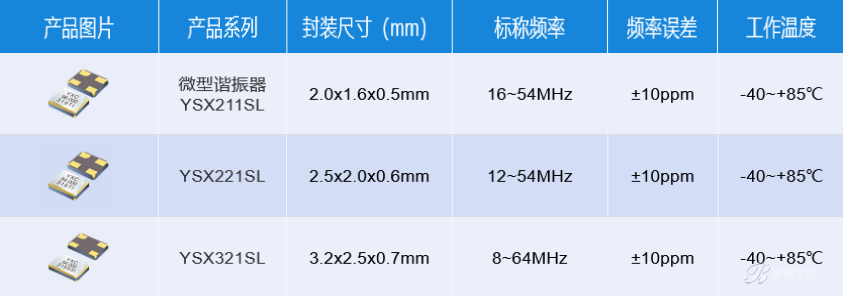

“智能三表”應用中MHz諧振器主要采用3225尺寸，部分有小型化2016、2520需求

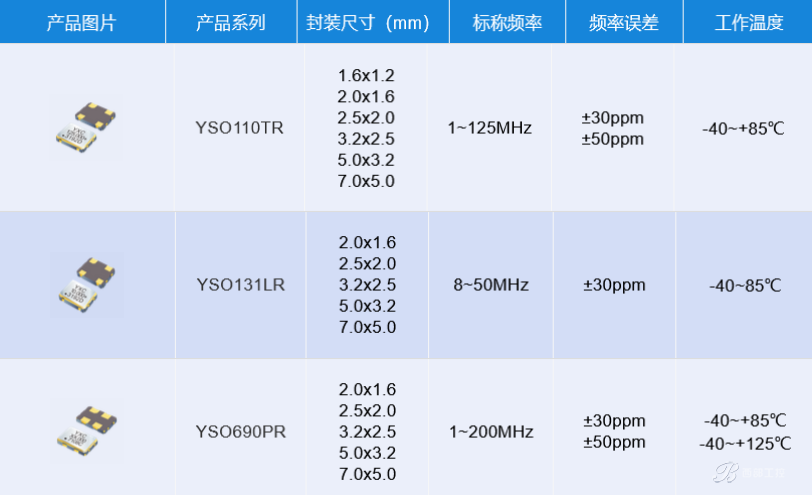

· CMOS振蕩器

智能化要求更高的“智能三表”，對時鐘頻率設備有更高的要求，需具備高精度、高穩定性。可以通過定頻或預編程振蕩器滿足設計需求。
針對如計費電表等有高精度需求的應用，YXC提供RTC產品YSN8025，該產品為高精度RTC（精度為±3.4ppm），同時內置32.768KHz晶振，為高精度計量應用場景提供解決方案。
