可編程晶振器是通過數字控制方式來改變其輸出頻率的裝置，它由晶體和諧振腔兩個主要部分組成。當加電壓時，石英晶體產生振動并發出電信號，此信號被檢測并數字化后，通過處理器進行解調，最后輸出所需的頻率信號。而鎖相環（Phase-Locked Loop，PLL）技術在可編程晶振中扮演著關鍵角色，以下是對可編程晶振中鎖相環技術的詳細講解：
一、鎖相環技術的基本原理
1、鎖相環是一種利用相位同步產生的電壓去調諧壓控振蕩器（Voltage Controlled Oscillator，VCO）以產生目標頻率的負反饋控制系統。它根據自動控制原理，利用外部輸入的參考信號控制環路內部振蕩信號的頻率和相位，實現輸出信號頻率對輸入信號頻率的自動跟蹤。

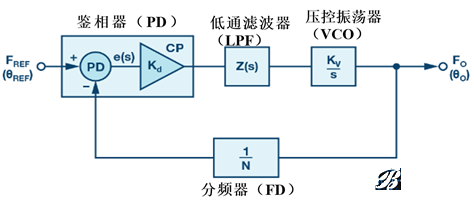

2、鎖相環通常由鑒相器（Phase Detector，PD）、濾波器（Loop Filter，LF）和壓控振蕩器三部分組成前向通路，由分頻器組成頻率相位的反饋通路。鎖相環的工作原理是檢測輸入信號和輸出信號的相位差，并將檢測出的相位差信號通過鑒相器轉換成電壓信號輸出，經低通濾波器濾波后形成壓控振蕩器的控制電壓，對振蕩器輸出信號的頻率實施控制，再通過反饋通路把振蕩器輸出信號的頻率、相位反饋到鑒相器。
3、在鎖相環工作過程中，當輸出信號的頻率成比例地反映輸入信號的頻率時，輸出電壓與輸入電壓保持固定的相位差值，這樣輸出電壓與輸入電壓的相位就被鎖住了。
二、鎖相環技術在可編程晶振中的應用
1、頻率穩定性提升：鎖相環技術通過與高穩定度的參考信號進行比較，可以進一步減小可編程晶振的頻率偏差，提高系統的頻率穩定性。
2、可調頻率：通過調整鎖相環的控制輸入，可以實現對可編程晶振輸出頻率的精確控制，使其適應不同的工作模式或通信標準。
3、相位同步：在通信系統中，鎖相環用于確保發送和接收端的時鐘信號是相位同步的，從而確保數據傳輸的準確性。這對于可編程晶振在通信領域的應用尤為重要。
4、抑制噪聲：鎖相環通過反饋機制有助于抑制可編程晶振的相位噪聲和頻率噪聲，提高系統的整體性能。
三、鎖相環技術的優勢
1、高精度：鎖相環技術能夠提供高精度的頻率輸出，滿足現代電子系統對頻率精度的嚴格要求。
2、靈活性：通過調整鎖相環的參數，可以靈活地改變輸出頻率，適應不同的應用場景。
3、穩定性：鎖相環技術通過負反饋控制機制，能夠保持輸出頻率的穩定性，不受外界干擾的影響。
四、鎖相環技術在揚興科技晶振中的應用與優勢
1、可編程性：
揚興科技的可編程晶振利用鎖相環技術，實現了核心參數的隨意編程定制。這意味著客戶可以根據具體需求，在1MHz~2100MHz的寬頻率范圍內（精確至小數點后六位）選擇任意頻點進行定制。這一特性使得揚興科技的可編程晶振能夠滿足更豐富、更特殊的要求，為客戶提供更多的定制選擇。
2、高性能：
鎖相環技術的運用使得揚興科技的晶振產品具有高精度、高穩定性、低抖動等卓越性能。例如，揚興科技的可編程晶振具有±2.5PPM（min.）的超高精度和150fs（min.）的超低抖動，以及-40~+125℃（max.）的超寬溫區范圍。這些性能優勢使得揚興科技的晶振產品在各種惡劣環境下都能保持穩定的性能輸出。
3、快速交付與靈活供應：
揚興科技擁有先進的生產和供應鏈管理系統，能夠快速響應客戶需求，實現快速交付。樣品2秒出樣，批量最快一周可交付，較傳統工藝至少縮短50%的交期。這種快速交付和靈活供應的能力使得揚興科技能夠更好地滿足客戶的緊急需求和市場變化。揚興科技在鎖相環技術的應用上具有一定的領先性和創新性，這一技術的運用為揚興科技的晶振產品帶來了可編程性、高性能、快速交付與靈活供應等顯著優勢。
