TCXO溫補晶振：為高精度而生

在各種電子設備中，晶振作為時鐘信號的核心元件，其精度直接決定了系統的穩定性。由于石英晶體及周邊電路元件受溫度變化影響會發生熱膨脹和參數漂移，晶振的頻率往往隨溫度波動而偏移，從而影響整體性能。

對于5G通信、GPS定位及工業及軍事設備等對頻率穩定性要求極高的應用，溫度變化帶來的頻率漂移是一大挑戰。為此，TCXO應運而生。

TCXO：溫度補償晶體振蕩器

溫度補償晶體振蕩器（TCXO）是一種是一種通過內置溫度補償電路來減少環境溫度變化對振蕩頻率影響的石英晶體振蕩器。

其內部的熱敏補償網絡能夠感測環境溫度的變化，并調整施加在晶體上的電壓，以抵消溫度變化帶來的頻率漂移，從而提高振蕩器的頻率穩定度。

YXC高精度溫補振蕩器：YSO510TP

TCXO溫補晶振的優勢

動態溫度感知，超高頻率穩定度
TCXO通過內置溫度補償網絡（集成溫度傳感器與補償電路），構建出一套“動態頻率校準系統”，從而使得TCXO在工作溫度范圍內保持極高的頻率穩定度。
在-40℃ ~ +85℃溫度范圍內：
普通晶振的頻率穩定度通常在 ±30PPM ~ ±50PPM
TCXO的頻率穩定度可達到 ±0.1PPM~ ±2.5PPM，極大地提升了時鐘信號的穩定度

YXC TCXO產品實測數據

（頻率穩定度≤±2.5PPM@-40~85℃）
TCXO溫補晶振典型應用

通信基站（5G/4G）
基站間對時鐘信號的同步要求嚴格，誤差需達到納秒級；TCXO的±0.1ppm高穩定度確保信號精準同步，避免通話斷線或數據傳輸沖突。
衛星導航（GPS/北斗）
衛星導航對于準確度的要求極高，可接受誤差范圍小，TCXO抗溫漂能力能夠保障極端環境下定位不漂移，從而滿足精確導航定位。
工業自動化（工業機器人）
多設備協同作業要求精確時鐘同步，TCXO的高可靠性與精確頻率確保信號準確同步，降低機械臂碰撞風險并減少運行誤差。
高端消費電子（智能手機/無人機）
智能手機/無人機等設備依賴TCXO的溫度補償功能與高頻率精度，保障GPS/5G信號的穩定傳輸，從而提升整體性能。

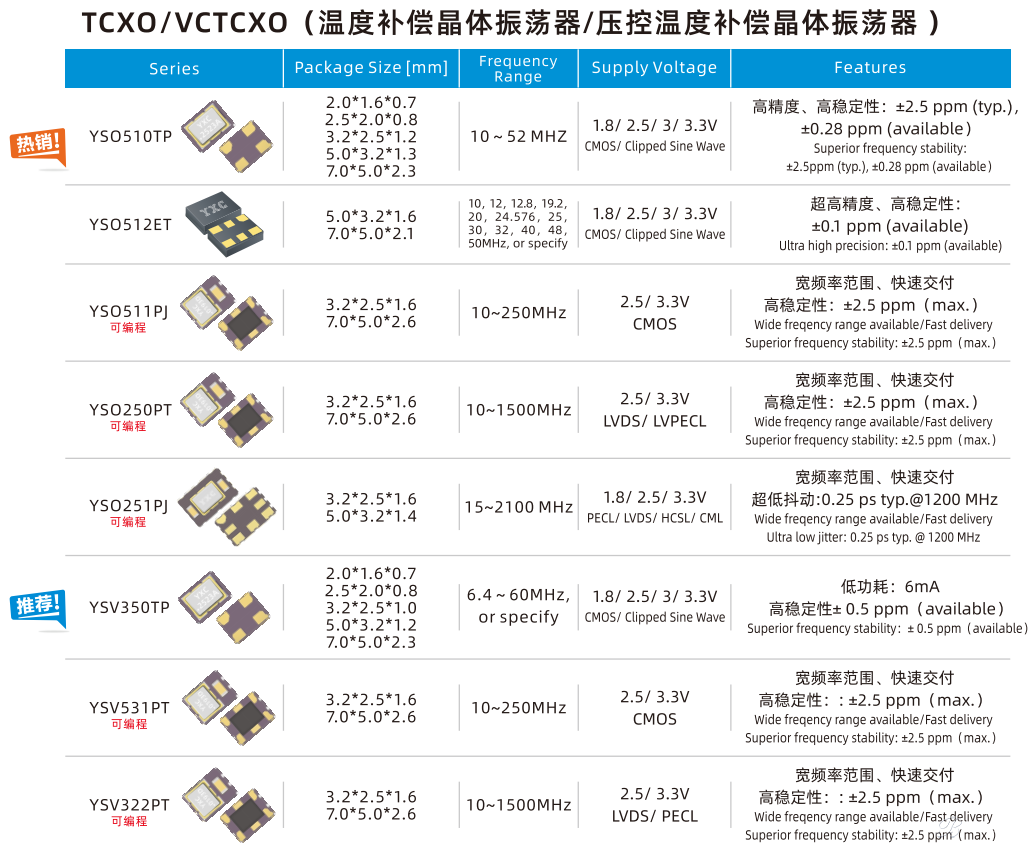

TCXO溫補晶振選型指南


YXC提供超高頻率穩定度、微型化、低相噪、低功耗、超高頻的TCXO產品組合。
1、單端TCXO  V.S  差分TCXO
單端TCXO：YXC提供CMOS與Clipped sine wave（削峰正弦波） 兩類輸出方式；常規溫度穩定性為±2.5PPM（YSO510TP），溫度穩定性最高可達±0.1PPM（YSO512ET）
差分TCXO：YXC提供包含LVDS、LVPECL、HCSL、CML等輸出方式的溫補晶振，如YSO250PT系列、YSO251PJ系列。
2、常規定頻TCXO V.S 可編程TCXO
常規定頻TCXO：頻率穩定性高；YXC常規定頻TCXO頻率溫度穩定度最優可達±0.1PPM（YSO512ET）
可編程TCXO：頻率范圍廣；YXC可編程TCXO支持10 ~ 2100MHz范圍內的頻率任意燒錄
3、溫補晶振 V.S 壓控溫補晶振
如果需要同時具備溫度補償和電壓控制功能的晶體振蕩器，建議選擇壓控溫度補償晶體振蕩器（VCTCXO），如YSV350TP、YSV531PT等。
在這個追求精準的世界里，溫度不應成為妥協的理由。YXC的TCXO不僅知冷知熱，更懂每一顆芯片對時鐘信號穩定的渴望~
