產品介紹

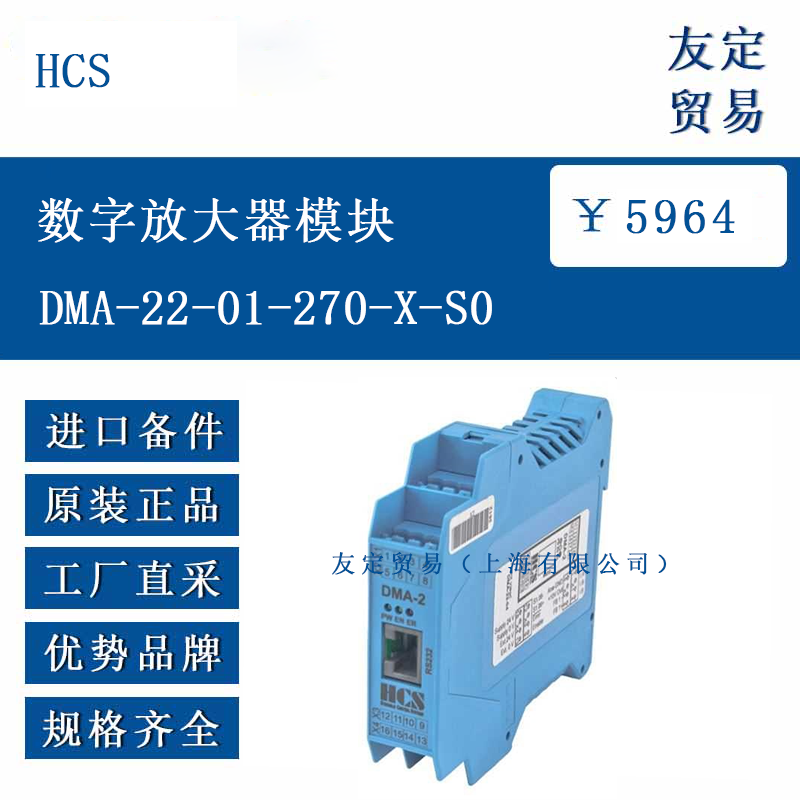

HCS DMA-22-01-270-X-S0 數字放大器模塊是一款適用于 DIN 導軌安裝的全數字控制部件，主要用于無反饋的比例閥控制。該模塊支持 1 個帶 2 個電磁線圈的比例閥，或 2 個各帶 1 個電磁線圈的比例閥，通過兩個獨立的模擬輸入實現輸出級的單獨控制。模塊集成 16 位 CPU，采用閃存技術，便于通過 RS232 接口從電腦更新軟件或修改參數。其設計適配多種廠商的比例閥，包括方向閥、流量控制閥、壓力閥等，可應用于液壓、氣動及其他工業控制場景，通過精準的電流控制實現執行部件的穩定運行。
功能特點
該數字放大器模塊具備多項實用功能特點。采用全數字控制方式，所有參數設置通過電腦完成，無板載電位器，操作便捷且參數調整精準。支持 “動態” 參數修改，調整過程不影響模塊正常運行，配合 HCSTool 軟件可實現 4 通道示波器監控，便于實時觀察運行狀態。模擬輸入采用 12 位 A/D 轉換器，確保設定值信號的高分辨率與精度。輸出級最大電流可達 3.5A，且峰值電流與恒定電流可獨立設置，過渡時間可調，適配不同電磁線圈的驅動需求。模塊具備短路、開路檢測及過流保護功能，提升運行安全性。支持 DIN 導軌安裝，符合 EN50022 標準，安裝與更換便捷，連接器采用螺釘端子或可選籠式夾技術，接線穩固。
選型指南
選型時，首先需確認控制對象類型，該模塊適用于無反饋的比例閥，若為帶反饋的閥則需其他型號。根據電磁線圈的電流需求選擇匹配的系統，“270” 對應 2700mA，需確保線圈額定電流在此范圍內。考慮接口需求，若需總線控制（如 PROFIBUS、PROFINET 等），需選擇帶對應接口的型號，“X” 表示無總線接口，適用于僅需模擬輸入的場景。模擬輸入類型需與控制系統匹配，模塊支持 0…±10V、0…20mA、4…20mA 等信號。安裝環境溫度需在 0°C…50°C 范圍內，若超出需咨詢廠商。此外，根據連接需求選擇端子類型（螺釘端子或籠式夾），確保接線兼容性。
技術參數
HCS DMA-22-01-270-X-S0 數字放大器模塊的技術參數如下：供電電壓為 12…33V DC，殘余紋波＜10%，最大功耗 50VA；電磁線圈系統電流為 2700mA，中間值可調節，雙輸出級最大總電流 4.5A。模擬輸入為 1 路差分輸入，12 位分辨率，支持 0…±10V、0…20mA、4…20mA 信號。數字輸入為 5 路光耦隔離輸入（含使能信號），控制電壓 24V±10%，每路電流＜20mA；數字輸出 1 路光耦隔離，電壓 0V/24V，電流 10mA（用于錯誤信號）。工作環境溫度 0°C…50°C，存儲溫度 - 20°C…60°C。防護等級 IP20，PWM 頻率約 22kHz，循環時間最大 0.17ms。連接器為 16 極螺釘端子，適配 0.2-2.5mm² 導線。
產品尺寸
該模塊為總線單模塊版本，尺寸約為（寬 × 高 × 深）45×100×114mm，材質為 PA 66-FR（藍色），阻燃等級符合 UL94V0。安裝方式為 DIN 導軌，集成 PE 接觸，殼體通風設計，確保散熱性能。緊湊的尺寸使其適用于空間有限的控制柜，安裝時需預留一定空間便于接線與散熱。
應用領域

HCS DMA-22-01-270-X-S0 數字放大器模塊主要應用于工業自動化中的液壓與氣動系統。在機床設備中，用于控制比例方向閥，實現刀具進給速度與方向的精準調節；在液壓壓力機中，通過控制壓力控制閥維持系統壓力穩定；在注塑機中，配合流量控制閥調節熔體流量，保障成型質量。此外，在工程機械的液壓系統、自動化生產線的氣動執行機構控制中，該模塊可通過穩定的電流輸出，確保執行部件的響應速度與動作精度，滿足多樣化工業場景的控制需求。
