一、產品介紹

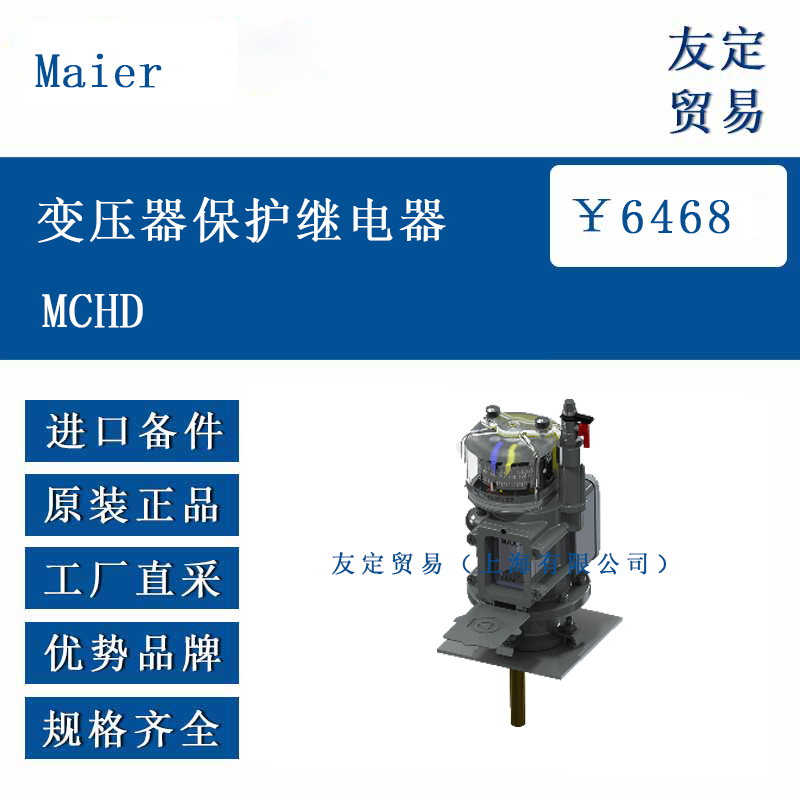

Maier MCHD 變壓器保護繼電器是一款專為密封、充油配電變壓器及電抗器設計的保護裝置，符合 EN 50216-3 標準。該裝置集成了多種檢測與保護功能，通過 reed 開關實現氣體形成與油位檢測，借助可調壓力開關監控內部壓力，利用雙金屬溫度計進行溫度檢測，同時配備兩個可調溫度限制開關。此外，裝置還設有 1/8“球閥，用于油樣采集和排氣，采用耐紫外線的 C5-M 涂層（SOLIDLINE），并將油系統與開關系統分離設計，整體結構旨在為變壓器的安全運行提供多方面的監測與保護。
二、功能特點
Maier MCHD 變壓器保護繼電器的功能特點體現在多個方面。在油溫檢測上，通過雙金屬溫度計實現對變壓器內部油溫的測量，溫度刻度范圍為 0°C - 140°C，配備兩個可調（最小 / 最大）限制開關，調節范圍在 20°C - 120°C，且設有可重置的最高溫度指示器，能及時反映油溫的異常變化。
油位檢測方面，系統可指示油位的任何變化，并在最低和最高油位之間進行顯示，通過 reed 開關實現油位檢測功能。
對于氣體形成，裝置能指示氣體的累積情況，同樣通過 reed 開關進行檢測，當氣體收集量達到 170cm³ 時，報警觸點會動作。
壓力檢測功能由可調壓力開關完成，其設定范圍為 10 - 50 kPa，可按 5 kPa 的步長進行調節，當內部壓力達到設定限值時便會啟動相應操作。
此外，裝置的油系統與開關系統相互分離，避免了相互干擾，1/8“球閥的設計方便了油樣采集和排氣，耐紫外線的 C5-M 涂層則增強了裝置在戶外等環境中的耐用性。
三、選型指南
在選擇 Maier MCHD 變壓器保護繼電器時，首先需考慮應用對象是否為密封、充油配電變壓器或電抗器，因其設計符合 EN 50216-3 標準，適用于這類設備。其次，需關注變壓器的運行參數，如正常工作溫度范圍、可能出現的壓力波動范圍等，確保繼電器的溫度檢測范圍（0°C - 140°C）、溫度限制開關調節范圍（20°C - 120°C）以及壓力開關設定范圍（10 - 50 kPa）能覆蓋設備的實際運行需求。
同時，考慮使用環境條件，若設備安裝在戶外或存在紫外線照射、腐蝕性物質等環境，裝置的耐紫外線 C5-M 涂層和 IP 55 防護等級（EN 60529）可提供一定的適應能力，但需確認環境參數是否在裝置的耐受范圍內，如操作溫度為 - 30°C - +120°C，以保證繼電器能穩定工作。
另外，需檢查裝置的電氣參數是否與系統匹配，如電纜密封套規格（M 25 x 1.5，10 - 17 mm）、導線截面（1.5 - 2.5 mm²）、最小負載（3 W；125 mA / 24 V DC）等，確保電氣連接的兼容性。
四、技術參數
Maier MCHD 變壓器保護繼電器的技術參數涵蓋多個方面。油溫指示器的溫度刻度范圍為 0°C - 140°C，最小 / 最大轉換觸點的可調范圍為 20°C - 120°C（± 2°C），并設有可重置的最高溫度指示器。
油位指示器與氣體形成檢測部分，采用可見的 Rohacell 浮子指示最小 / 最大油位和氣體聚集水平，配備 reed 轉換觸點，當氣體或液體體積小于 170 cm³ 時便會動作。
壓力檢測方面，壓力開關可調范圍為 10 - 50 kPa（以 5 kPa 為步長），采用 Viton 膜片。
一般特性上，防護等級為 IP 55（EN 60529），抗沖擊性為 IK 07（EN 50102），電纜密封套規格為 M 25 x 1.5（10 - 17 mm），導線截面為 1.5 - 2.5 mm²，最小負載為 3 W；125 mA / 24 V DC，觸點額定最大值為 100 W / VA，操作時間小于 0.5 s，觀察窗采用耐紫外線的 Lexan 材料，操作溫度范圍為 - 30°C - +120°C，耐腐蝕性符合 C5-M（EN12944），耐紫外線性能依據 DIN EN 75220 進行審核（Z-Out / 25 天），介質兼容性適用于礦物油、合成酯和有機酯。
開關容量方面，溫度檢測在 24 V DC 下最大電流為 4 A，在 240 V AC 下為 3 A；壓力檢測在 24 V DC 下最大電流為 2 A，在 240 V AC 下為 6 A；油位 / 氣體形成檢測在 24 V DC 下最大電流為 3 A，在 240 V AC 下為 0.4 A。
五、產品尺寸
Maier MCHD 變壓器保護繼電器的部分尺寸數據如下：裝置相關的尺寸包括 155、Ø 60、Ø 134、160、Ø 85.5 等，法蘭連接部分的尺寸有 Ø 60、Ø 97±2。安裝組件包含不銹鋼彈簧墊圈、不銹鋼 M8 螺母、不銹鋼固定支架、O 型圈墊片，連接套件已包含在產品中，整體尺寸設計適配常見的變壓器安裝需求，具體可參考產品的尺寸圖以確保安裝空間匹配。
六、應用領域

Maier MCHD 變壓器保護繼電器主要應用于密封、充油配電變壓器和電抗器的保護場景，符合 EN 50216-3 標準，適用于電力系統中的配電環節，如城市電網的配電變壓器、工業廠區內的專用變壓器等。在這些應用中，繼電器通過對油溫、油位、氣體形成和壓力的實時監測，及時發現設備運行中的異常情況，為變壓器的安全穩定運行提供保障，減少因上述參數異常導致的設備故障，適用于各類對變壓器運行安全性有較高要求的場所，包括電力變電站、工業生產車間、大型建筑的配電系統等。

?
