產品介紹

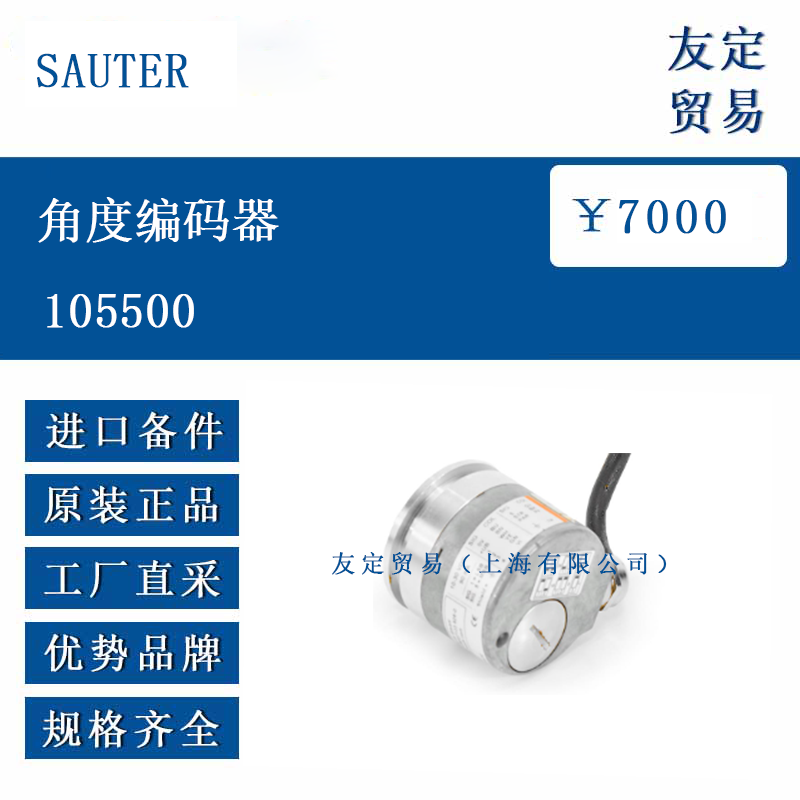

105500 R3321RO.05/24 角度編碼器是一種用于精確測量旋轉角度的裝置，通過光學或磁學原理將機械旋轉角度轉換為電信號輸出，為設備控制系統提供實時的位置反饋。其結構緊湊，包含旋轉軸、感應元件及信號處理電路，外殼采用耐用材質，適配工業環境中的振動、粉塵等工況。
該編碼器支持特定的分辨率與輸出信號類型，能夠滿足不同精度要求的角度測量需求。供電電壓適配 24V 直流電源，便于集成到工業自動化系統中，通過標準化接口與控制器連接，實現對旋轉部件的精準監測與控制。
功能特點
該角度編碼器的核心功能是將機械旋轉角度轉化為可識別的電信號，具備穩定的測量精度與響應速度，確保對旋轉運動的實時反饋。其信號輸出方式適配常見的工業控制協議，可直接與 PLC、運動控制器等設備兼容，簡化系統集成流程。
外殼設計具備一定的防護性能，能夠抵御工業環境中的粉塵侵入與輕微液體飛濺，延長在惡劣條件下的使用壽命。安裝方式靈活，支持法蘭或軸套固定，適配不同的機械結構。此外，編碼器的電氣接口采用防誤插設計，減少接線錯誤導致的故障風險，提升使用便利性。
選型指南
選型時需重點考慮以下因素：首先，明確測量精度需求，根據應用場景選擇適配的分辨率（如每轉脈沖數），105500 R3321RO.05/24 的分辨率參數需與控制系統的精度要求匹配。其次，確認輸出信號類型，如增量式或絕對式，確保與接收設備的接口兼容。
供電電壓需與系統電源一致，該型號適配 24V 直流電源，需避免電壓波動超出允許范圍。安裝空間方面，需根據編碼器的尺寸參數預留足夠的位置，確保旋轉軸與被測部件的同軸度，減少因偏心導致的測量誤差。此外，需考慮使用環境的溫度、濕度及振動范圍，確保編碼器的耐受能力與實際工況匹配。
技術參數
測量范圍：0-360° 連續旋轉角度；
輸出信號：增量式或絕對式（如 A、B、Z 相脈沖信號）；
供電電壓：24V DC；
工作溫度：-20℃至 70℃；
防護等級：IP54 或類似（適配工業環境中的粉塵與少量液體）；
最大轉速：適配常見旋轉設備的轉速范圍（如 3000rpm）；
軸徑：標準化尺寸（如 6mm 或 10mm），適配不同的機械連接需求；
輸出接口：圓形連接器或端子式，便于快速接線。
產品尺寸
該編碼器的外形尺寸緊湊，長度約 50-80mm，直徑約 30-50mm，具體參數依安裝方式而定（如法蘭直徑、軸長等）。安裝孔位與固定方式適配標準化的機械結構，確保與旋轉部件的穩固連接。詳細尺寸可參考產品手冊中的圖紙，以保證與設備的安裝兼容性。
應用領域
105500 R3321RO.05/24 角度編碼器適用于多種需要精確角度測量的場景：在機械加工設備中，用于監測主軸或進給軸的旋轉位置，實現刀具的精準定位；在自動化生產線中，配合機械臂關節的旋轉角度反饋，確保動作軌跡的準確性；在紡織機械中，控制輥軸的旋轉角度以調節布料張力；在醫療設備中，用于精密儀器的角度調節與定位，保障操作精度。
