產品介紹

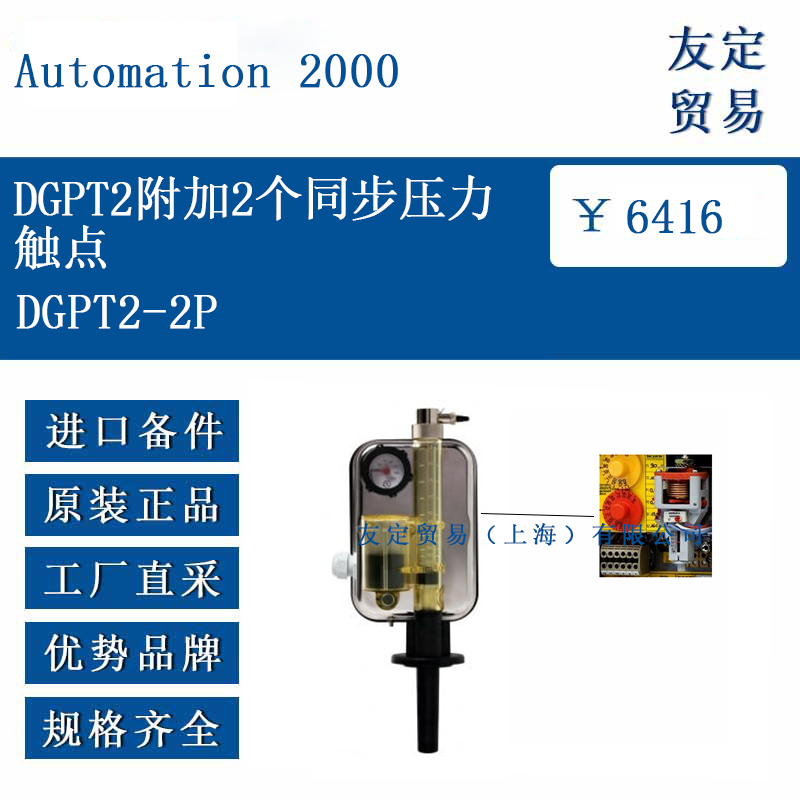

Automation 2000 DGPT2 是一種應用于電力變壓器的綜合保護與監測裝置。其標準配置包含氣體積累監測、過壓保護、溫度監測及液位指示等功能。DGPT2-2P 型號是在標準 DGPT2 基礎上，選配了具有兩個同步動作微觸點的壓力開關模塊。該選件專為需要冗余壓力信號觸發或獨立控制兩條回路的應用場景設計。其主要功能是監測變壓器油箱內部壓力，在壓力達到預設閾值時，通過兩個完全同步的電氣觸點輸出信號。
功能特點
DGPT2-2P 的核心特點是其集成的雙微觸點壓力開關。兩個觸點共享完全相同的觸發壓力閾值，當罐內壓力達到該預設值時，兩個觸點同時改變狀態（常開觸點閉合，常閉觸點斷開）。這種同步動作特性為關鍵的壓力保護功能提供了信號冗余，或允許一個觸點用于報警、另一個觸點用于跳閘等獨立控制邏輯。壓力開關采用金屬波紋管傳感元件配合可調反力彈簧，設定點可通過專用調節旋鈕進行調整，并可用鉛封鎖定以防止誤操作。裝置內部壓力測量具有特定精度，響應時間滿足快速保護需求。塑料主體由特定防紫外線處理的透明聚酰胺材料制成，便于直接觀察內部電介質液位和浮子狀態。
選型指南
DGPT2-2P 選件適用于對變壓器過壓保護有雙重信號需求的情況。選擇此型號時，需明確壓力觸發閾值的設定范圍要求（標準范圍為 0-500 mbar，根據需求可選 0-700 mbar）。該設定點通常在訂單時由客戶指定，并由制造商在出廠前完成調整和鉛封。需注意，此選件（2P）提供的是同步觸點，若需要兩個觸點在不同壓力閾值下依次動作（即帶偏移），則應選擇 2PD 選件型號。此外，選型時還需考慮環境溫度、介質溫度、防護等級（IP56, IK07）是否滿足現場安裝條件，以及是否需要其他附加選項（如工業連接器、Pt100 傳感器、特定材質等）。
技術參數
壓力開關 (2P 選件):
觸點數量：2 個微觸點 (同步動作)。
觸點類型：轉換觸點 (1 常開, 1 常閉, 1 公共)。
設定范圍：0 至 500 mbar (可擴展至 0 至 700 mbar)。
設定點精度：±10 mbar。
測量精度：±5 mbar。
響應時間：≤ 5 毫秒。
設定點鎖定：可用鉛封。
通用技術數據 (DGPT2 主體):
外殼防護等級：IP56, IK07。
環境溫度范圍：-40°C 至 +65°C。
介質溫度范圍：≤ 140°C (可選 HT 選件支持 ≤ 170°C)。
壓力開關分斷能力 (電阻性負載, L/R < 40ms):
250 V AC (cos φ = 0.5)： 5 A
24 V DC： 4 A
48 V DC： 3 A
110 V DC： 0.5 A
220 V DC： 0.25 A
主體材料：Trogamid® T5004 透明聚酰胺 (特定耐候及防紫外線處理)。
法蘭密封：Viton®。
安裝法蘭圓直徑：97 mm (±2 mm)。
安裝螺栓：3 個 (120°分布) 或 4 個 (90°分布)，使用 HM8 螺栓。
符合標準： IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107。
產品尺寸
安裝法蘭直徑：85 mm。
固定螺栓分布圓直徑：97 mm。
溫度計套管長度：104 mm (從法蘭面起)。
溫度計套管直徑：上端約 27 mm，下端約 24 mm。
裝置主體高度：約 297 mm (包含法蘭軸)。
裝置主體寬度：約 148 mm。
金屬外殼尺寸 (若適用)：高度約 207 mm，寬度約 93 mm，深度約 58 mm (接線空間約 53 mm)。電纜壓蓋支持 M25 帶錨密封，適用電纜外徑 13-18 mm。
應用領域
Automation 2000 DGPT2-2P 主要用于油浸式電力變壓器的在線監測與保護系統。其核心應用是對變壓器內部因故障電弧或其他原因導致的瞬時壓力升高進行監測。配備的雙同步壓力觸點輸出信號，可直接或通過中間繼電器接入變電站的控制和保護系統，實現：
冗余報警/跳閘： 為同一壓力保護功能提供兩個完全同步的信號通道，增強系統可靠性。
獨立功能控制： 一個觸點用于觸發本地或遠程報警信號（如聲光報警、SCADA 系統信號），另一個觸點用于直接啟動跳閘回路或備用冷卻系統等。
符合特定保護邏輯： 滿足需要獨立觸點驅動不同執行元件或滿足特定保護方案設計的場合。

該裝置適用于發電廠、變電站、工礦企業等使用油浸式變壓器的場所，作為變壓器本體重要的非電量保護組件之一。其設計滿足相關電力設備標準對壓力保護裝置的要求。
