產品介紹

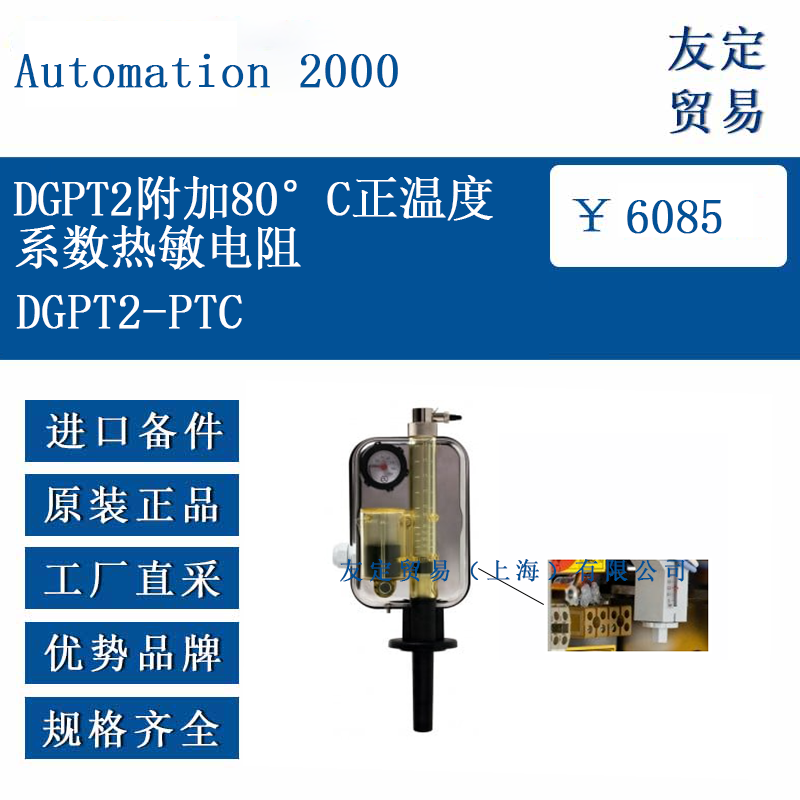

Automation 2000 DGPT2 附加 80°C 正溫度系數熱敏電阻（通常標識為 DGPT2-PTC 或作為溫度保護選項的一部分）是針對 DGPT2 變壓器保護繼電器系統的溫度敏感組件。它并非獨立運行單元，而是集成于 DGPT2 的恒溫器系統內，作為溫度監控功能的輔助元件。該熱敏電阻基于正溫度系數（PTC）材料特性設計，其主要作用是在變壓器內部介電質溫度達到特定閾值（此處為 80°C）時，通過電阻值的顯著躍變觸發關聯電路動作，為變壓器提供基礎的溫度保護功能。該組件與 DGPT2 的機械式恒溫器協同工作，構成溫度監控的補充機制。

功能特點
DGPT2-PTC 的核心功能體現在其電阻-溫度特性上。在正常工作溫度范圍內，其電阻值保持相對穩定；當介電質溫度接近或達到預設的 80°C 臨界點時，其電阻值會呈現非線性急劇上升（正溫度系數效應）。這種電阻突變特性可被外部電路檢測并利用，通常用于驅動報警觸點或作為冷卻系統啟動的信號。其物理結構被內置于 DGPT2 的恒溫器模塊中，確保其感溫部分能有效響應變壓器油的溫度變化。

該熱敏電阻的設計側重于特定溫度點的可靠響應，而非連續溫度測量。其觸發行為具有明確的開關特性，適用于需要明確溫度閾值的保護場景。信號輸出通過 DGPT2 金屬外殼內的接線端子引出，接入用戶的外部控制回路。其操作獨立于 DGPT2 原有的機械式恒溫器觸點，提供另一種基于電信號變化的溫度響應方式。

選型指南
DGPT2-PTC 通常作為 DGPT2 溫度監控功能的一個可選配置。用戶在訂購 DGPT2 變壓器保護繼電器時，若需要特定于 80°C 溫度點的電信號觸發功能，需明確向供應商提出包含此熱敏電阻的要求。用戶需確認該選項的具體型號標識（如 DGPT2-PTC）或選型代碼。


信號接收設備兼容性： 外部設備（如 PLC 輸入模塊、控制繼電器）需能可靠檢測 PTC 熱敏電阻的電阻躍變。需確認設備支持 PTC 輸入類型，并能正確處理其非線性電阻變化。

設定點確認： 明確所需的觸發溫度為 80°C。該設定點通常在制造時固定，用戶后期不可調整。若需要其他觸發溫度點，需在訂購時特別說明。

與其他選項的共存性： DGPT2-PTC 可與其他 DGPT2 選項（如額外的氣體/壓力觸點、Pt100 傳感器、工業連接器等）并存。用戶需在訂單中清晰列出所有需要的配置。

技術參數

傳感器類型： 正溫度系數（PTC）熱敏電阻。

標稱觸發溫度： 80°C。當溫度達到此點時，電阻值發生顯著躍變。

電阻特性： 在溫度低于觸發點時保持較低且相對穩定的電阻值；在溫度達到觸發點附近時電阻值急劇增加。具體電阻值范圍需參考制造商提供的規格書。

功能： 提供開關量信號輸出（基于電阻躍變），用于溫度報警或控制。

精度與遲滯： 原始資料未提供 DGPT2 集成 PTC 的具體精度和遲滯數據。實際觸發點可能存在一定公差（如 ±2°C 至 ±5°C 范圍），響應也通常伴隨一定的溫度遲滯現象（觸發溫度與復位溫度存在差異）。用戶應咨詢供應商獲取具體規格。

電氣連接： 通過 DGPT2 金屬外殼內部的接線端子連接（通常占用恒溫器相關端子）。

響應時間： 依賴于熱敏電阻自身熱容及與油介質的接觸效率。原始資料未提供具體數值。

防護等級： 熱敏電阻本身安裝在防護等級為 IP56、IK07 的 DGPT2 外殼內部。

工作條件： 與 DGPT2 主體一致：環境溫度 -40°C 至 +65°C，介電溫度 ≤ 140°C。

標準符合性： 作為 DGPT2 整體的一部分，其應用遵循 DGPT2 符合的相關標準（IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107）。熱敏電阻元件需符合其自身的電氣安全及可靠性標準。

產品尺寸
DGPT2-PTC 熱敏電阻作為內部電子元件集成在 DGPT2 的恒溫器模塊內，不改變 DGPT2 繼電器主體的外部安裝尺寸和整體結構。DGPT2 主體（包含底部法蘭和溫度計套管）的關鍵安裝尺寸如下：

主體法蘭直徑：85 mm。

安裝固定螺栓分布圓直徑：97 mm (±2 mm)。

溫度計套管長度：104 mm (從法蘭安裝面算起)。

整體高度（含法蘭和溫度計套管）：約 297 mm。

主體最大寬度：約 148 mm。

金屬外殼尺寸（寬 x 高 x 深）：約 148 mm x 207 mm x 93 mm (具體尺寸請參考產品圖紙，法蘭安裝方向影響整體輪廓)。
這些尺寸對于變壓器箱蓋的安裝開孔設計和空間規劃至關重要。PTC 熱敏電阻的存在不影響這些外部機械接口。

應用領域
DGPT2-PTC 熱敏電阻為 DGPT2 系統提供了針對特定溫度點（80°C）的電信號觸發能力，主要應用于需要簡單、可靠溫度保護的場合：

變壓器基礎過熱保護： 當變壓器油溫達到預設的 80°C 警戒點時，觸發本地或遠程聲光報警，提醒運行人員注意散熱狀況或檢查負載。

冷卻系統輔助控制： 作為啟動變壓器風扇或油泵等冷卻裝置的直接或間接控制信號源（需通過外部繼電器或控制邏輯），在溫度達到設定點時自動加強散熱。

冗余溫度監控： 與 DGPT2 內置的機械式恒溫器（溫度開關）構成雙重溫度檢測機制，提升關鍵溫度點保護的可靠性。

簡單控制回路： 適用于不需要連續溫度信號，僅需在特定閾值點執行動作的控制系統，其 PTC 的開關特性簡化了電路設計。


預防性維護觸發： 記錄或響應 80°C 觸發事件，作為安排變壓器維護或檢查的參考依據之一。

?
