產品介紹

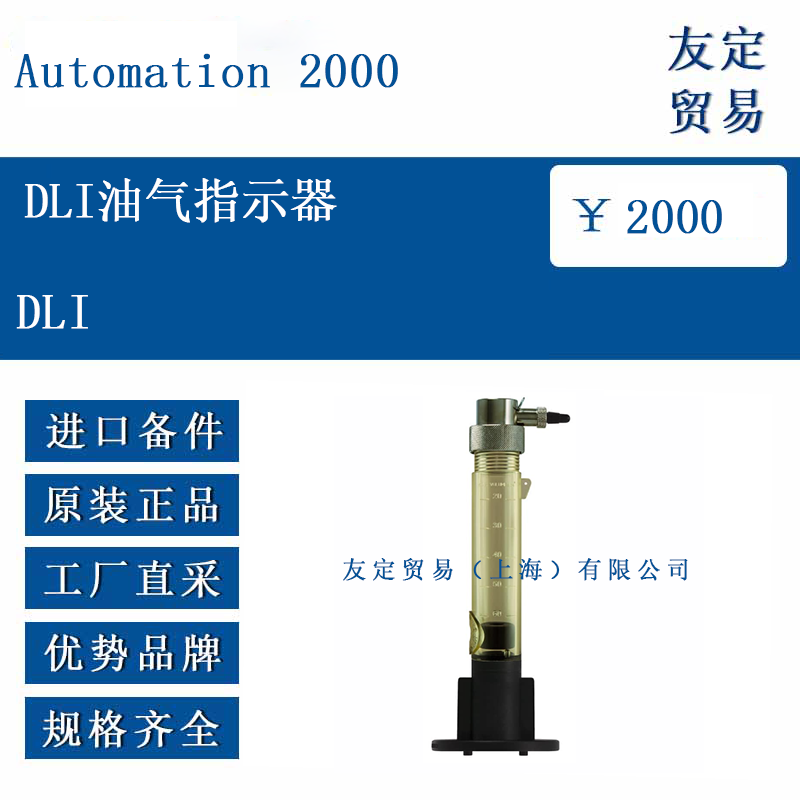

DLI油氣指示器由位于法國的Automation 2000公司設計并制造，是針對油浸式變壓器運行狀態監測推出的機械-電子復合型裝置。其透明腔體允許運行人員直接觀察油位與氣體聚集情況，內部集成的氣體觸發機構、壓力開關和溫度計可在發生異常時給出接點信號。產品主體采用聚酰胺透明材料，外部金屬殼體與法蘭使用AISI 304或AISI 316L不銹鋼，以適應常規或海洋環境。整體防護等級達到IP56，抗沖擊能力IK07，可在-40 °C至65 °C的環境溫度內長期工作。
功能特點
DLI油氣指示器通過同一腔體實現三種獨立監測：氣體聚集量、內部壓力及油溫。氣體監測采用磁簧開關，當腔體內氣體體積達到設定值時，磁簧動作并輸出干接點信號；壓力監測采用金屬波紋管與微動開關組合，觸發值可在0–500 mbar之間調整；溫度監測使用液體膨脹式恒溫器，設定范圍40–140 °C，兩路獨立輸出便于報警與跳閘分級。所有開關均為轉換接點結構，兼容交直流負載，便于與各種二次回路配合。透明腔體外壁帶有cm³刻度，現場無需拆蓋即可讀取氣體體積。產品預留M25電纜壓蓋及多極端子，布線簡單，維護時無需排空絕緣油。
選型指南
用戶可根據變壓器結構及使用環境選擇不同配置。若油箱為全密封結構，標準型DLI可直接安裝于箱蓋；若配有儲油柜，應選用帶IB接口的版本，通過3/8英寸軟管與儲油柜連通，確保油位一致。海洋或高腐蝕場合可選用X版本，其外殼、排水閥、固定鉤均為AISI 316L不銹鋼并做額外表面處理。需要遠程溫度顯示時可增配Pt100探頭，需雙路氣體或壓力信號時可指定2G、2GD、2P或2PD版本，觸發閾值出廠前設定并由鉛封固定。若現場空間受限，可選擇在蓋側可見溫度計刻度的FA版本。電纜入口除標準M25壓蓋外，也可選船用鎧裝密封套PA，以維持鎧裝層連續性。
技術參數
氣體監測：?jiǎn)未呕砷_(kāi)關，觸發體積140 cm³（可定制100–200 cm³區間），測量精度±5 cm³，接點容量250 V-0.5 A。壓力監測：波紋管壓力開關，設定范圍0–500 mbar，回差≈10 mbar，響應時間<5 ms，接點容量250 V-0.5 A。溫度監測：兩路獨立液體膨脹恒溫器，設定范圍40–140 °C，刻度精度±2.5 °C，接點容量250 V-0.5 A。主體耐油溫度≤140 °C，短時可達170 °C（HT版本）。電氣連接：端子截面積4 mm²，端子與外殼間絕緣電阻≥20 MΩ（500 V DC），工頻耐壓2 000 V AC-1 min。外殼防護等級IP56，抗沖擊IK07，透明材料為T(mén)rogamid T5004并添加紫外線抑制劑。產品符合IEC EN 50216-1、IEC EN 50216-3、IEC EN 60529、NF C52-107等標準。
產品尺寸
DLI油氣指示器外形呈圓柱-法蘭組合結構。法蘭外徑97 mm，安裝孔分布圓直徑85 mm，三孔或四孔均布，孔徑7 mm。透明腔體外徑63 mm，高度約148 mm；含金屬外殼總高度約225 mm，長度方向最大297 mm。溫度計套管長度104 mm，上端直徑27 mm，下端直徑24 mm，安裝孔直徑60 mm。排水閥位于底部側面，閥體外徑22 mm，帶旋轉手柄。電纜壓蓋中心至法蘭底面高度58 mm，壓蓋外徑53 mm。整體重量約1.9 kg（不含電纜及附件）。安裝時需在變壓器箱蓋預留≥Φ60 mm的開口，并保證法蘭與箱蓋之間1–2 mm可見的Viton密封層。
應用領域

DLI油氣指示器適用于電壓等級6 kV至500 kV的油浸式電力變壓器、配電變壓器以及電爐、整流等特種變壓器。其功能兼顧氣體、壓力、溫度三項基本監測，可滿足城市電網、工業廠區、風電場、光伏電站、鐵路牽引變電站、海上平臺及船舶配電系統等多種場景的運維需求。對于使用環境存在鹽霧、化學腐蝕或低溫冰凍的地區，不銹鋼殼體與可選防磁屏蔽附件能夠降低維護頻次，延長使用壽命。

?
