產品介紹

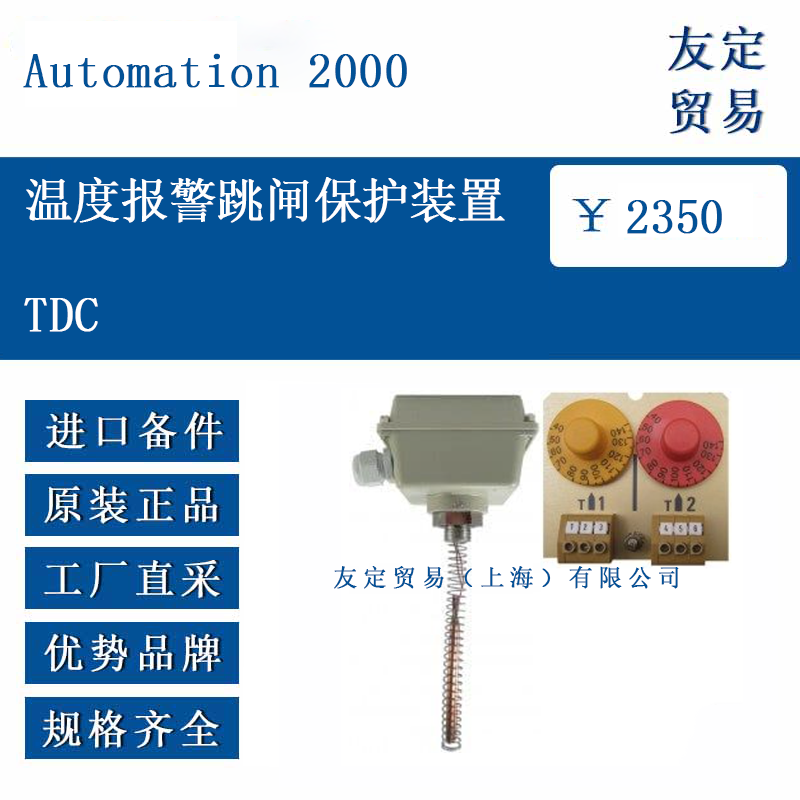

TDC 由法國Automation 2000設計制造，是一套用于油浸式變壓器的獨立式溫度監控單元，通過液體膨脹式恒溫器實現對電介質溫度的兩級保護：第一級報警，第二級跳閘。裝置可直接安裝在變壓器油箱或儲油柜的M60×2 螺紋接口，也可通過配套法蘭接入溫度計套管。外殼采用AISI 304 不銹鋼，透明觀察窗為防紫外線聚酰胺，防護等級IP56，可在-40 °C 至+65 °C 的環境中穩定工作。
功能特點
TDC 內置兩只獨立恒溫器，設定溫度在40 °C 至140 °C 之間連續可調，差值可由用戶自行分配，出廠前鉛封固定。每只恒溫器均配置SPDT 轉換觸點，可同時提供常開和常閉端子，便于接入報警燈、PLC 或斷路器分閘回路。機構帶有環境溫度補償，減少季節溫差引起的漂移。透明刻度盤直徑50 mm，指針帶最大溫度記憶功能，方便運維人員讀取歷史峰值。裝置頂部設有手動試驗按鈕，按下即可模擬超溫動作，驗證二次回路完整性。
選型指南
訂購時須說明接口形式、設定溫度、觸點容量及引線長度。標準接口為M60×2 外螺紋，可選法蘭轉接板，螺紋長度15 mm。設定溫度常規為90 °C 報警、110 °C 跳閘，可按5 °C 步進調整。引線默認250 mm AWG22 鍍錫銅線，可延長至1000 mm。海洋或化工環境可選AISI 316L 外殼及氟橡膠密封圈。若與DGPT2 共用安裝孔，需確認空間是否足夠。
技術參數
恒溫器數量：2 只獨立
設定范圍：40 °C –140 °C
設定精度：±2.5 °C
回差：≤5 °C
觸點形式：SPDT ×2
觸點容量：250 V AC-0.5 A ；24 V DC-3 A
絕緣電阻：≥100 MΩ（500 V DC）
工頻耐壓：2000 V AC-1 min
外殼防護：IP56
環境溫度：-40 °C –+65 °C
介質溫度：≤140 °C
表盤直徑：50 mm
記憶指針：機械式，手動復位
重量：約0.35 kg
產品尺寸
TDC 外徑97 mm，高度110 mm，螺紋接口M60×2，螺紋長度15 mm。頂部觀察窗高度20 mm，整體安裝高度125 mm。電纜出口位于側面，中心距底部58 mm，出線空間直徑53 mm。
應用領域

TDC 適用于6 kV 及以上油浸式電力變壓器、配電變壓器、電爐變壓器、牽引變壓器，以及海上風電升壓站、光伏電站匯流站、軌道交通牽引變電站、船舶配電系統等。其兩級溫度信號可直接接入保護裝置、SCADA 或報警系統，實現就地與遠程雙重提示，滿足運行維護規范。

?
