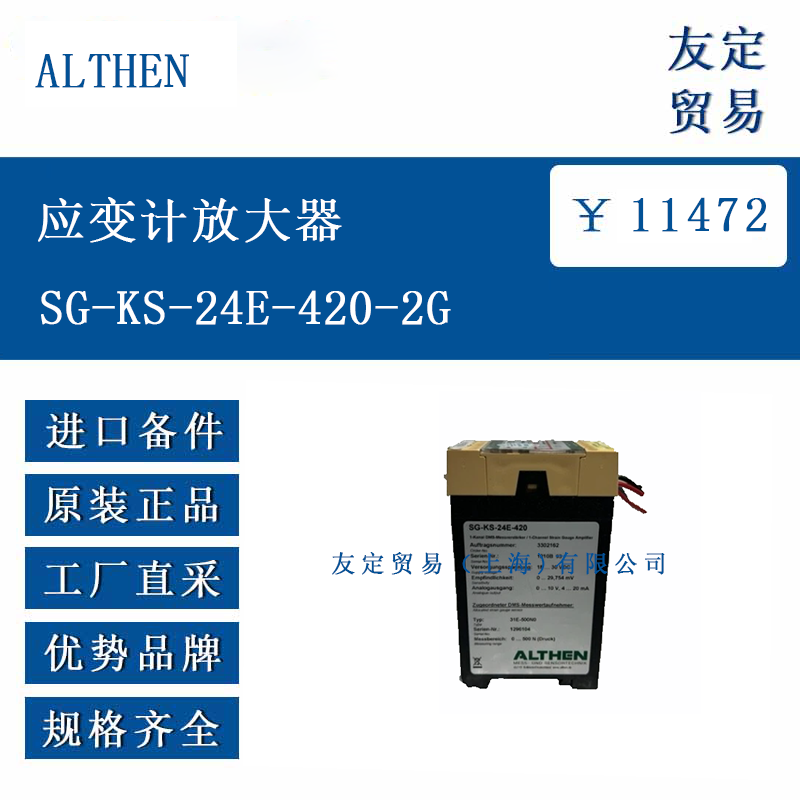

歐洲進口 ALTHEN SG-KS-24E-420-2G 應變計放大器
產品型號：SG-KS-24E-420-2G
廠商性質：供應商
公司名稱：友定貿易(上海)有限公司
地 址：上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人：周凡
聯系電話：19101779280
DCS 為 4?20 mA 輸入，可選 “420” 版本；若需要兩路冗余輸出，則 “420” 為本型號默認配置。再次根據動態響應要求選擇截止頻率：標準 1 kHz 適合靜態或低速稱重，2 kHz 適合快速壓力或扭矩測量，30 kHz 選項供振動或沖擊測試。第四核對供電電源：現場僅有 24 V DC 時可選用本型號；若僅有 12 V 系統，可對應選擇 SG-KS-12E 系列。第五確認安裝方式：本機為 22.5 mm 寬 DIN 導軌外殼，若需要螺釘固定或更小體積，可咨詢工廠定制 PCB 板級模塊。第六若使用場合存在強烈射頻干擾，可訂購附加屏蔽罩或選用屏蔽電纜并遵循 EMC 安裝說明。
技術參數
通道數：1 路全橋輸入
橋阻范圍：300 Ω 至 10 kΩ
供電電壓：18?30 V DC，反極性保護
功耗：≤ 1.2 W
激勵電壓：5 V 或 10 V DC，出廠默認 10 V
激勵電流：≤ 30 mA
輸入靈敏度：0.5 mV/V 至 30 mV/V
增益范圍：0.5?10 倍連續可調
零點調整范圍：±10 % 滿量程
非線性：≤ 0.05 % FSO
溫度漂移：≤ 0.01 % FSO / °C
模擬輸出：0?10 V（負載 ≥ 2 kΩ）與 4?20 mA（負載 ≤ 500 Ω）
輸出紋波：≤ 10 mVpp 或 0.1 % FSO
截止頻率：2 kHz（可選 30 kHz）
隔離電壓：500 V AC，1 min
EMC 等級：符合 EN 61326-1 工業環境
接線方式：彈簧端子，0.2?2.5 mm²
外殼材質：鋁型材，陽極氧化
防護等級：IP20（導軌安裝后）
工作溫度：–20 °C … +60 °C
儲存溫度：–40 °C … +85 °C
濕度：5 % … 95 % RH，無凝露
尺寸：寬 22.5 mm × 高 99 mm × 深 114.5 mm
重量：約 120 g
產品尺寸
模塊厚度 22.5 mm 與標準斷路器相同，可并排密集安裝；高度 99 mm 與 DIN 導軌頂部齊平，深度 114.5 mm 含端子，不會突出柜門。正面留有 5 mm 直徑電位器孔，側面帶 2 mm 高散熱翅片，頂部與底部各有 4 個 2.5 mm² 彈簧端子，支持一進一出快速接線。安裝時只需將背面卡扣壓入 35 mm 導軌，拆卸時輕拉橙色釋放桿即可滑出。若柜內空間緊湊，可旋轉 90° 側向安裝，不影響散熱。
應用領域
SG-KS-24E-420-2G 廣泛應用于工業稱重、力學測試、過程控制及結構健康監測。典型場景包括：料倉與平臺秤，將 4?20 mA 信號送入 PLC 實現配料控制；金屬加工機床，通過 0?10 V 輸出監控切削力；液壓壓機，實時記錄壓制曲線；風力機組葉片載荷測試，2 kHz 截止頻率可捕捉氣流脈動；橋梁或起重機結構監測，與遠程 I/O 組成分布式應變采集系統；汽車測試臺架，測量懸掛或傳動扭矩。模塊化的 DIN 導軌設計使其能夠方便地集成到現有控制柜，縮短項目周期并降低布線成本。
