產品介紹

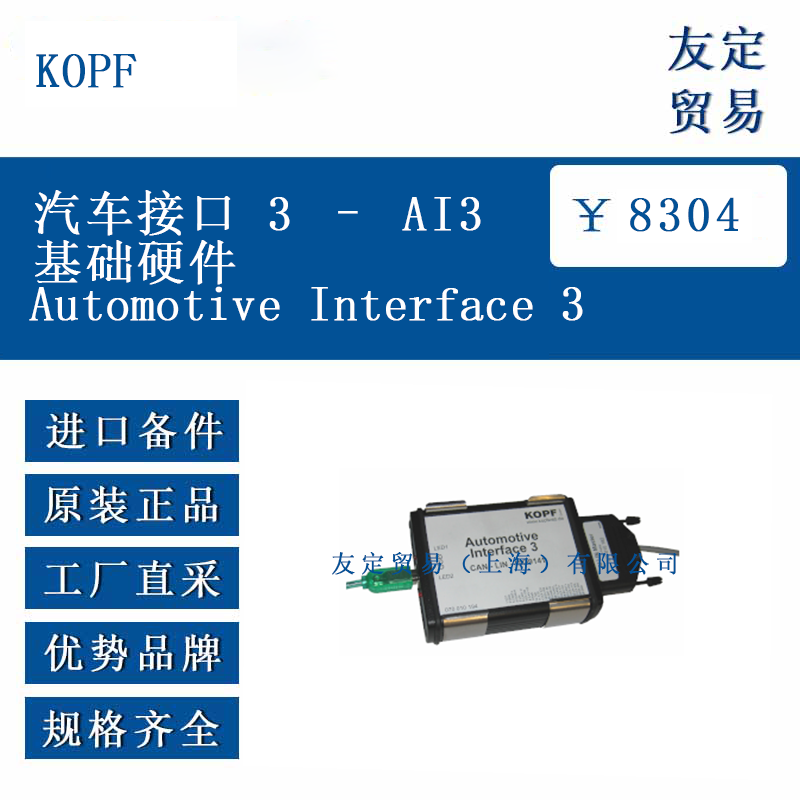

德國 KOPF Automotive Interface 3（簡稱 AI3）是一套面向汽車電子開發與測試的基礎硬件，它將兩路 CAN 總線接口、一路 LIN 總線接口以及一路 USB 2.0 接口集成在 112 mm × 60 mm × 20 mm 的金屬殼體內，可通過個人電腦或自動化測試系統對車輛網絡進行監視、仿真和數據記錄。AI3 的核心處理器為 NXP MC9S12DP256，主頻 25 MHz，片內 256 kB Flash 與 12 kB RAM 用于存儲固件與臨時數據，固件可通過 PC 端軟件在線升級，無需拆機。供貨時提供基礎型號和帶鋁殼導軌安裝型號兩種硬件形態，并附贈 1 m USB-CAN 連接電纜，用戶開箱后即可開始工作。

功能特點
AI3 的 USB 端口采用 FTDI245 橋接芯片，在 Windows Vista、7、8、10 系統下均表現為虛擬串口，安裝驅動后即可使用。配套 BusWatch V3 軟件支持循環發送與事件觸發發送兩種模式，可同時記錄兩路 CAN 與一路 LIN 的數據流，時間戳分辨率為 10 µs，便于精確分析報文間隔。硬件側提供兩路 TJA1050 高速 CAN 收發器與一路 TJA1054 LIN 收發器，CAN 波特率 50 kbit/s 至 1 Mbit/s、LIN 波特率 2.4 kbit/s 至 20 kbit/s 均可由軟件設置。板載 RS232 接口（HIN202 芯片）可用于連接外部測試儀或 PLC，實現二次開發。KOPF 隨產品提供完整 DLL 與 C# 源碼，用戶可在 Visual Studio 中直接調用 KCAN_Open、KCAN_Send、KCAN_Receive 等函數，快速集成到自有測試框架。硬件支持 -40 °C 至 85 °C 的寬溫運行，USB 端口在 0 °C 至 50 °C 內可保持全速通信，適合臺架測試與道路試驗。

選型指南
若僅需桌面測試，可選擇裸板版本 070 010 193 A；若計劃安裝在標準 35 mm DIN 導軌或車載測試箱內，則選鋁殼導軌版本 070 010 194 A。兩版本電路相同，只是外殼與安裝方式差異。需要同時監控更多通道時，可在同一 PC 上并聯多臺 AI3，每臺占用一個 USB 端口，BusWatch 軟件可按端口號區分?jǐn)?shù)據流。若目標車輛采用 24 V 電源網絡，需確認測試電腦通過隔離 USB 集線器供電，避免地環流損壞接口。對于長時間路試，可選購 5 m 或 10 m 延長 USB 線，配合磁環抑制電磁干擾。若需要模擬 ECU 行為，可在配置文件中預設報文模板，通過軟件一鍵加載，無需每次手動輸入 ID 與數據字節。

技術參數
供電：USB 5 V ±5 %，最大電流 200 mA；內部 DC-DC 轉換后為 5 V 與 3.3 V 邏輯電平。CAN 接口：2×TJA1050，ISO 11898-2 高速，終端電阻 120 Ω 軟件可選；共模范圍 -27 V 至 +40 V。LIN 接口：1×TJA1054，ISO 17987-4，主從模式軟件切換；總線電壓 0–18 V。USB：FTDI245，12 Mbit/s 全速，CDC 類驅動。RS232：HIN202，±9 V 輸出，波特率 300 bit/s 至 115.2 kbit/s 軟件可調。處理器：MC9S12DP256，16 bit HCS12 內核，256 kB Flash，12 kB RAM。系統時鐘：25 MHz 晶振，誤差 ±30 ppm。存儲溫度：-40 °C 至 85 °C；工作溫度：-40 °C 至 85 °C；USB 端口工作溫度：0 °C 至 50 °C。尺寸：112 mm × 60 mm × 20 mm（裸板）；鋁殼導軌版 128 mm × 70 mm × 30 mm。重量：裸板 100 g；鋁殼版 220 g。EMC：符合 EN 61000-6-2 / EN 61000-6-3 工業級要求。

產品尺寸
裸板版本為矩形 PCB 加金屬底殼，四角預留 3 mm 安裝孔，孔距 102 mm × 50 mm，可用 M3 銅柱固定于測試治具。鋁殼版本采用擠壓鋁型材，正面提供兩排 2.54 mm 間距測試針孔，背面卡入 DIN 導軌，拆裝無需工具。所有接口位于同一側面：USB-B 型母座居中，左側為 3 針 3.5 mm 間距 Phoenix 端子（CAN1），右側為 3 針端子（CAN2），再右側為 4 針端子（LIN + RS232）。端子可插拔，方便更換損壞線纜。整體高度 30 mm，在 19 英寸機柜內可并排安裝 10 臺而不相互干涉。

應用領域

AI3 基礎硬件主要服務于汽車 OEM、零部件供應商、第三方測試機構及高校實驗室。在發動機臺架測試中，它用于記錄 ECU 與傳感器之間的 CAN 報文，驗證標定數據；在車身電子開發階段，通過 LIN 通道模擬車門模塊，檢驗主控單元響應；在新能源汽車電池包測試中，AI3 與上位機配合，持續監測 BMS 發出的電流、電壓、溫度幀；在高校智能網聯實驗室，學生利用開源 DLL 編寫 Python 腳本，完成自動駕駛傳感器數據回放；在售后診斷工具開發中，AI3 作為低成本硬件，幫助診斷儀廠商實現 CAN/LIN 雙協議支持。因其體積小、功耗低、溫度范圍寬，也可嵌入車載數據記錄儀或便攜式診斷盒中，用于道路試驗與故障排查。

?
