產品介紹

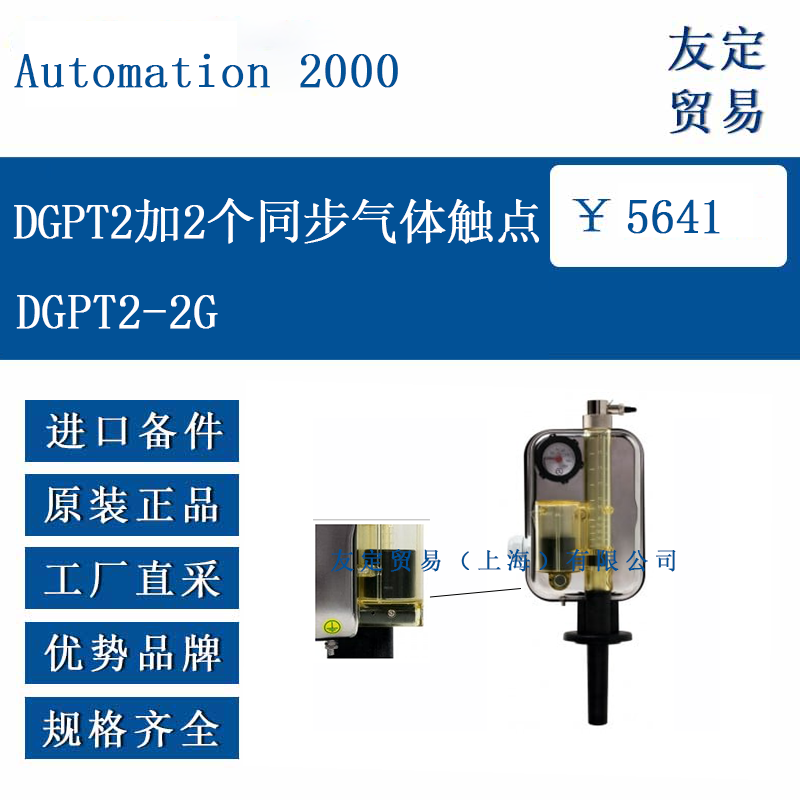

DGPT2-2G 是法國 Automation 2000 在 DGPT2 標準型基礎上增加“2G”功能的版本，其含義為“兩組同步氣體觸點”。該裝置安裝在油浸式變壓器的箱蓋或儲油柜接口，用于監測變壓器內部氣體釋放、壓力變化與油溫上升三種非電量狀態。兩組氣體觸點共用同一觸發閾值，可同時輸出兩組獨立的干接點信號，方便用戶將報警與跳閘信號分別送至不同回路。金屬接線腔與透明塑料殼體保持與標準 DGPT2 相同的結構尺寸，防護等級 IP56，可直接戶外安裝。整體采用模塊化設計，用戶可在訂貨時一次性確定功能，無需后期改裝。

功能特點
氣體檢測部分采用浮子-磁簧結構。當變壓器內部故障產生氣體并聚集在殼體頂部時，液位下降帶動浮子，浮子內置磁體觸發兩只獨立簧片開關。兩只簧片開關動作值相同，誤差不超過 ±5 cm³，觸點容量 250 VAC 0.5 A。用戶可將第一組觸點接入報警回路，第二組觸點接入跳閘或切除負載回路，實現分級保護。透明殼體標有 10–160 cm³ 刻度，運維人員可直接觀察氣體體積。壓力監測與溫控部分保持 DGPT2 標準配置：波紋管壓力開關設定范圍 0–500 mbar，響應時間小于 5 ms；兩只液體膨脹恒溫器設定范圍 40–140 °C，回差約 2.5 °C；指針式溫度計可記錄歷史最高油溫。所有接點均為轉換型，兼容交直流控制電源。殼體材料選用防紫外透明聚酰胺，金屬件選用 304 或 316L 不銹鋼，鹽霧或工業大氣環境均可長期運行。

選型指南
訂貨名稱由主體型號與功能后綴組成，例如 DGPT2-2G-IB-HT-PT，表示在 2G 基礎上再增選儲油柜接口、高溫型與 Pt100 測溫。如僅需要兩組同步氣體觸點，其余保持標準配置，可直接書寫 DGPT2-2G。若現場需要遠程溫度測量，可加 PT 后綴；若處于海上或高腐蝕環境，可加 X 后綴，外殼與緊固件升級為 316L；若需兩組同步壓力觸點，可再加 2P，但需在訂單中注明兩組壓力設定值相同。柔性油管長度、排水閥泄壓值、工業連接器型號等參數均需在訂單中明確，以免現場無法安裝。所有功能模塊一旦出廠便不可自行更改，用戶應在設計階段與制造商確認完整型號。

技術參數
氣體觸點：兩組同步簧片開關，觸發體積 100–200 cm³，誤差 ±5 cm³，觸點容量 250 VAC 0.5 A。壓力開關：波紋管結構，設定范圍 0–500 mbar，誤差 ±10 mbar，響應時間 <5 ms，觸點容量 250 VAC 5 A。恒溫器：兩只獨立液體膨脹元件，設定范圍 40–140 °C，誤差 ±2.5 °C，觸點容量 250 VAC 5 A。溫度計：指針式，顯示 40–150 °C，讀數誤差 ±1 °C。外殼防護：IP56，IK07；金屬接線腔電纜外徑 13–18 mm；端子截面積最大 4 mm²；絕緣電阻端子對地 500 VDC 下 20 MΩ；耐壓 2 000 VAC 1 min 無擊穿。工作溫度：-40 °C 至 +65 °C；介電溫度 ≤140 °C；HT 型 ≤170 °C。接點容量：阻性負載 250 VAC 0.5 A，或 220 VDC 0.25 A。材料：透明殼體 Trogamid T5004，金屬件 AISI 304/316L，密封件 Viton。符合標準：IEC EN 50216-1、IEC EN 50216-3、NF C 52-107 等。

產品尺寸
DGPT2-2G 與標準 DGPT2 外形一致。總高度 225 mm，法蘭直徑 85 mm，安裝孔中心圓直徑 97 mm，三孔或四孔均布。透明殼體外徑 93 mm，頂部最高點到法蘭面 207 mm。接線腔寬 148 mm，深 104 mm，高 58 mm；底部溫度計套管外徑 27 mm，長度 104 mm，安裝孔直徑 60 mm。安裝時需在箱蓋預留 ≥Φ97 mm 平面，并保證周圍 ≥100 mm 空間以便扳手操作。若選 IB 儲油柜接口，需在側面預留軟管彎曲半徑 ≥150 mm。整體重量約 1.4 kg，附帶不銹鋼固定鉤與 Viton 平面密封墊。所有尺寸公差 ±2 mm，現場無需額外支架即可直接安裝。

應用領域

DGPT2-2G 適用于配電變壓器、電爐變壓器、整流變壓器、牽引變壓器等油浸式設備。兩組同步氣體觸點可滿足報警與跳閘分路需求，常見于風電場升壓站、工廠配電房、軌道交通變電站、礦山主變、數據中心備用變壓器等場景。其非電量保護與差動、過流等電量保護互補，可在匝間短路、鐵芯多點接地、油道堵塞、冷卻系統失效等故障初期發出信號，降低故障擴大風險。由于殼體材料耐紫外、耐鹽霧，亦適合海上風電或近海油氣平臺。對于船舶配電系統，可選 X 型 316L 外殼與 PA 船用電纜密封套，滿足耐腐蝕及振動要求。

?
