產品介紹

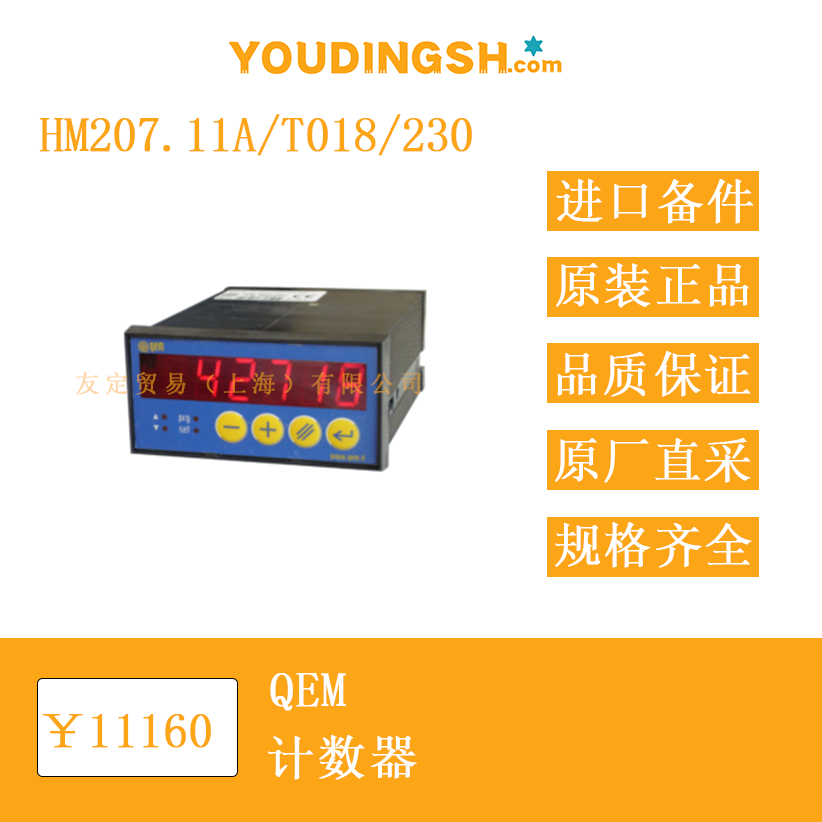

QEM HM207.11A/T018/230 是一款由意大利 QEM S.r.l. 制造的 DIN 標準計數器模塊，采用雙通道單方向脈沖計數結構，可通過 RS232 串口與上位機通信。模塊外殼尺寸為 48 mm × 96 mm × 144 mm，前框防護等級達到 IP51，適用于 0 °C 至 40 °C 的工作環境。設備由 24 Vac 50 Hz 交流供電，亦可選用 9-26 Vdc 直流輸入，整機最大功耗 12 VA。內部采用非易失性半導體存儲器，掉電后仍可保持設定值與計數值。六位帶符號七段 LED 顯示可在較亮或較暗的場合清晰呈現計數值，配合可抽取式極化端子排，現場安裝與維護相對簡便。

功能特點
該計數器內置兩路獨立的單方向脈沖計數通道，既可分開使用，也可級聯為單向累加模式。每路計數器最多支持兩組預置值，其中兩組還可設定為預報警輸出。四路晶體管輸出可分別對應預置值到達、計滿、故障等狀態，輸出延時時間可由用戶通過菜單自由設定。當計數值達到預置值時，計數通道可被自動鎖定，防止繼續累加。所有數字輸入、計數輸入以及輸出回路均經過 2500 Vrms 光電隔離，降低現場干擾并提升信號可靠性。RS232 串口支持讀寫全部參數及實時計數值，便于與 PLC、工業電腦或?qū)Ｓ帽O(jiān)控軟件對接。面板按鍵可直接完成清零、復位、預置值修改等操作，無需額外工具。

選型指南
在選型過程中，建議先確定現場供電形式：若已有 24 Vac 控制變壓器，可直接選用 /230 后綴型號；若現場僅有直流電源，則可選用同系列支持 9-26 Vdc 版本。脈沖信號來源若為 NPN 或 PNP 開路集電極輸出，均可直接接入計數輸入端，輸入最高頻率 10 kHz，最小脈沖寬度 500 µs。若現場電磁環境復雜，應優先選用帶光電隔離的型號，如本款。預置輸出點數需求若超過四路，可通過 RS232 將計數值實時上傳至 PLC，再由 PLC 擴展更多繼電器或晶體管輸出。安裝空間方面，48 mm × 96 mm 開孔尺寸與常規計時器、溫控器通用，可直接替換原有 DIN 外殼儀表，無需重新開孔。

技術參數
工作溫度范圍 0 °C 至 40 °C；前框防護等級 IP51；供電規格 24 Vac 50 Hz，或 9-26 Vdc；最大功耗 12 VA；顯示方式六位紅色七段 LED，帶符號位；計數通道數量兩路，單方向；預置值設置范圍 0-999999；預置輸出數量四路晶體管，最大切換電壓 24 Vac/dc，持續電流 70 mA，漏電流 20 µA；輸入端口包括兩路時鐘輸入、兩路停止輸入、兩路復位輸入；輸入信號形式 NPN/PNP 開路集電極兼容；輸入最高頻率 10 kHz；最小脈寬 500 µs；光電隔離耐壓 2500 Vrms；通訊接口 RS232，9600 bps 默認，可設；數據存儲非易失性半導體，掉電保存；外殼材質阻燃 ABS，端子排可插拔；重量約 250 g。

產品尺寸
面板開孔尺寸 45 mm × 92 mm；整機外形尺寸 48 mm × 96 mm × 144 mm；安裝深度含端子排約 110 mm；端子排采用 5.08 mm 間距插拔式結構，配螺釘壓線；前面板厚度 8 mm，邊框帶橡膠密封墊；背部散熱孔位于上下兩端，建議上下各留 30 mm 空間以利自然對流。

應用領域

該計數器常用于需要對單方向脈沖進行累加與控制的場景，例如包裝機長度計量、線材或卷材定長切割、灌裝設備流量累計、沖壓或折彎次數統計、輸送帶運行距離監測等。紡織、造紙、塑料擠出、食品包裝、木工加工等行業的設備制造商與終端用戶均可將其嵌入控制柜，配合接近開關、光電編碼器、齒輪流量傳感器等元件，實現簡單可靠的計數和過程控制。RS232 接口也方便與上位機連接，將實時數據納入質量追溯或生產管理系統。

?
