產品介紹

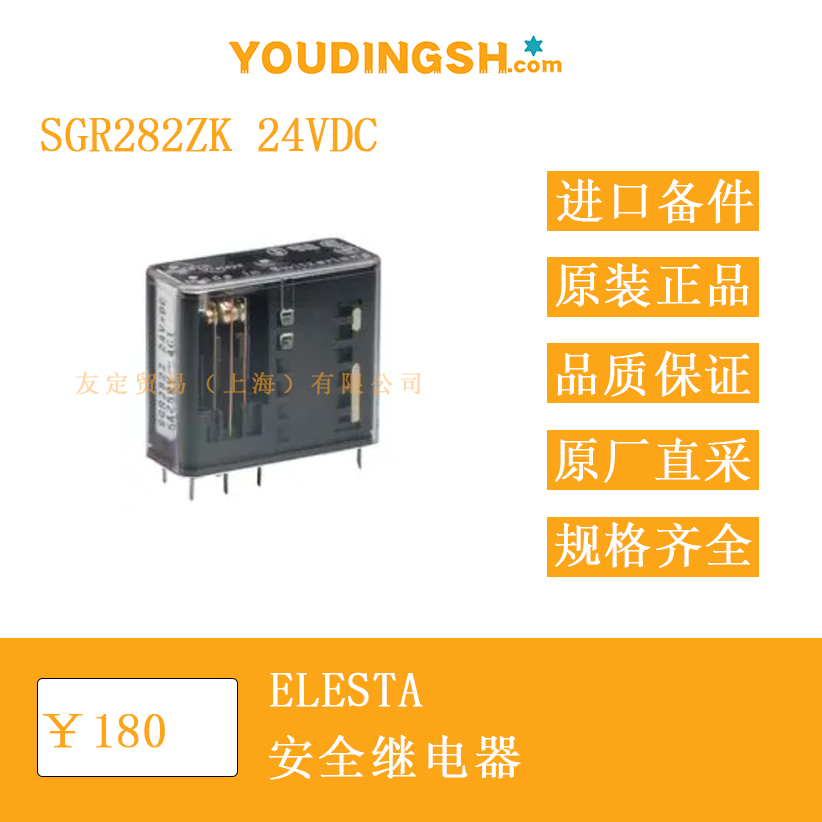

瑞士 ELESTA SGR282ZK 24VDC 安全繼電器是一款印刷電路板安裝的電磁繼電器，帶有強制導向觸點，符合 IEC 61810-3 應用類型 A 與 B 的結構要求。該系列提供 2CO、1NO+1NC 兩種觸點組合，通過機械連桿確保動觸點在任一觸點粘連時仍保持同步位置，從而避免安全回路中常開與常閉觸點同時閉合的風險。線圈額定電壓 24 VDC，在 20 °C 條件下線圈電阻約 822 Ω，吸合電壓 ≤16.8 V，釋放電壓 ≥2.4 V，典型功耗 0.70 W，保持功耗 0.21 W，適用于需要低保持功率的節能設計。

功能特點
強制導向機構使常開與常閉觸點之間具備機械互鎖，當其中一組觸點發生熔焊時，另一組觸點無法動作至相反狀態，滿足安全回路對故障自監測的要求。繼電器提供雙重或加強絕緣，空氣間隙與爬電距離在 250 VAC 條件下分別達到 5.5 mm 與 14 mm，耐壓測試 4000 Vrms / 1 min 或 5000 Vrms / 1 min，絕緣電阻在 500 VDC 測試條件下大于 100 MΩ。外殼材料阻燃等級 UL94/V-1，污染等級 2，過電壓類別 III，可在 -40 °C 至 +70 °C 的環境溫度內可靠工作。線圈極限溫度 120 °C，熱阻 50 K/W，允許長時間通電。繼電器重量約 20 g，可任意方向安裝，推薦相鄰元件間距 ≥5 mm，便于散熱與維修。

選型指南
選型時應首先核對安全回路所需的觸點形式：若需要兩組轉換觸點，可選 2CO 型號；若僅需一組常開加一組常閉，可選 VAR1 或 VAR2 型號。其次確認線圈電壓，本款為 24 VDC，若系統使用 12 VDC 或 48 VDC，可查閱廠商提供的線圈數據表選擇對應繞組。再次評估負載：每觸點連續電流 8 A，阻性負載 AC-1 類別下可達 2000 VA，感性負載 AC-15 下為 240 V / 5 A，直流負載 DC-13 下為 24 V / 6 A；如電流或電壓超出范圍，應并聯或串聯觸點或選更大規格繼電器。最后核對安裝方式：繼電器為印刷板直插式，引腳間距 2.54 mm，配套提供 DIN 導軌插座與 PCB 插座，如需快速更換可選插座安裝方案。

技術參數
觸點數據：
- 觸點材料 AgCuNi 鍍金 0.2–0.4 μm
- 接觸電阻 ≤100 mΩ（28 V / 100 mA 新件）
- 額定切換容量 AC-1：250 VAC 8 A 2000 VA
- 電氣壽命 AC-1：0.1 Hz 10 % 占空比約 100 000 次
- 切換電壓范圍 5–250 VDC/VAC
- 切換電流范圍 4 mA–8 A
- 切換功率范圍 50 mW–2000 W/VA
- 浪涌電流 15 A 持續 20 ms
- 短路耐受 1000 A（配合 10 A gG/gL 熔絲，NO 觸點）；1000 A（配合 6 A gG/gL 熔絲，NC 觸點）

機械與電氣性能：
 機械壽命 >10 × 10^6 次
 機械切換頻率 ≤15 Hz
 吸合時間典型 12 ms（NO 閉合）
 釋放時間典型 5 ms（NC 閉合）
 回跳時間 NO 典型 4 ms，NC 典型 8 ms
 抗沖擊 16 ms 半正弦：NO >10 g，NC >2.5 g
 抗振動 10–55 Hz：NO >10 g，NC >1.5 g
 環境溫度 -40 °C … +70 °C
 線圈極限溫度 120 °C
 重量約 20 g
 保護等級 RT II（防手指接觸）
 焊接溫度 270 °C / 5 s

產品尺寸
繼電器外形尺寸 30.2 mm × 12.7 mm × 15 mm（長 × 寬 × 高），引腳布局符合印刷板 2.54 mm 網格。引腳功能自左至右依次為線圈 A1、線圈 A2、COM1、NO1、NC1、COM2、NO2、NC2（2CO 版本），或線圈 A1、A2、公共端、常開、常閉（VAR1/VAR2 版本）。制造商建議 PCB 鉆孔孔徑 1.3 mm，元件面到焊盤邊緣距離 ≥0.5 mm，以保證焊接強度與爬電距離。繼電器頂部印有型號、線圈電壓與生產日期，便于目視檢查。若使用 DIN 導軌插座 SRD-SGR2 或 PCB 插座 SRP-SGR2，可將繼電器插入插座后整體安裝于 35 mm DIN 導軌或 PCB，便于維護更換。

應用領域

SGR282ZK 24VDC 安全繼電器廣泛用于工業安全回路、電梯控制、包裝機械、機器人系統、過程自動化及軌道交通信號系統。其強制導向觸點設計滿足 EN ISO 13849-1 與 IEC 62061 對安全功能的要求，可用于急停回路、安全門監控、雙手操作裝置、光幕監控及安全地毯回路。在包裝機械中，繼電器可作為安全門開關的評估單元，當門被打開時切斷電機驅動電源；在電梯系統，可作為限速器與安全鉗之間的信號傳遞元件，確保在故障狀態下仍保持安全回路完整性。由于繼電器體積小巧，可直接焊接于控制板，亦可通過插座安裝于 DIN 導軌，為系統集成提供靈活選擇。
