產品介紹

產品介紹

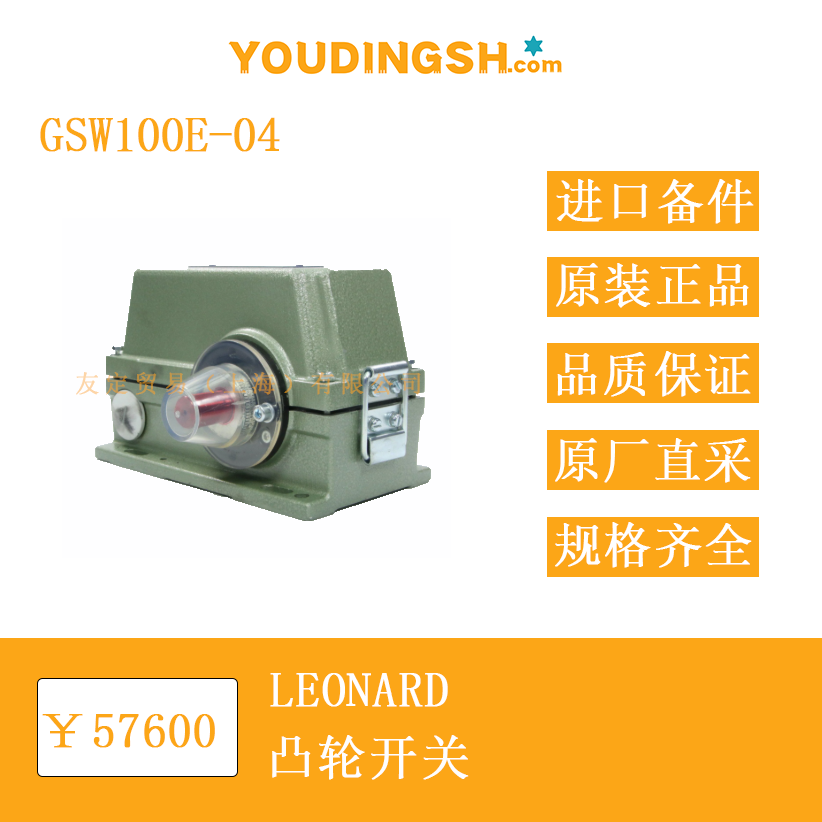

LEONARD GSW100E-04 是一款來自歐洲的凸輪開關，采用整體鑄鋁殼體，內部安裝電子式切換元件與塑料薄鋼箔鼓輪，可在旋轉主軸帶動下完成多路電路的通斷控制。型號中的“04”表示出廠標準配置 4 組切換元件，若后續需要更多觸點，可在同殼體內擴展至 8、12、16、20 或 28 組，而不必更換外殼。主軸兩端均伸出殼體，一端用于連接驅動機構，另一端配有透明安全蓋并帶刻度標記，方便現場觀察角度。殼體由鋁合金制成，表面噴涂 RAL6011 綠色防腐漆，也可按需求提供海水環境版本。上下殼體通過不銹鋼鉸鏈與螺釘連接，維護時可整體打開，無需拆卸電纜。GSW100E-04 既可獨立運行，也可通過聯軸器與其他同系列開關串聯，構成多點同步控制系統。

功能特點
該開關的核心是薄鋼箔鼓輪，無傳統凸輪盤，運行時質量分布均衡，主軸受到的離心力與慣性力顯著降低，因此可在較高轉速下長期工作，軸承磨損相對較小。每組鼓輪由承載盤、薄鋼箔、設定環、碟形彈簧及保持環組成，通過兩只簡易調整工具即可在 5° 至 360° 范圍內以 2° 為步距設定脈沖起始角度與持續角度，現場修改時間小于五分鐘。鼓輪節距 15 mm，相比上一代 20 mm 設計，在相同殼體長度內可布置更多切換元件。主軸安裝在兩只深溝球軸承中，徑向間隙與軸向游隙均經過預緊調整，保證長時間運轉后仍能保持位置精度。電子式切換元件采用無觸點或微動開關形式，響應時間穩定，重復定位誤差小于 0.5°。透明安全蓋除了防護作用外，還印有刻度，可與主軸上的刻度環對齊，實現角度可視化。殼體底部預留四個 M8 安裝孔，可直接固定在面板或支架上，也可與齒輪箱組合，形成減速驅動方案。

選型指南
用戶在選擇 GSW100E-04 時，應先確定所需觸點數量與每路觸點的電流等級。標準 4 路可滿足多數限位、聯鎖或分段控制需求，如需更多信號，可訂購 8 路及以上型號，長度與重量隨路數增加而增大。驅動方式可選擇手動、電動或減速齒輪箱：若現場已有伺服電機或步進電機，可直接通過彈性聯軸器連接主軸；若需要低速大扭矩輸入，可搭配 EGA400.5 或 EWS25.1 齒輪箱，減速比 175:1 或 25:1 均可提供。輸入方向分左右，訂貨時需在型號后標注 “l” 或 “r”。若工作環境存在海水或化學腐蝕，應指明海水防護版本。電纜入口默認 M32，可接受直徑 8–17 mm 電纜，若現場布線空間受限，可改用 M20 或 M25 格蘭頭。特殊觸點形式如鍍金、雙斷或快動開關可另行說明，需用文字清晰描述。

技術參數
殼體材質：鋁合金，表面噴粉 RAL6011，可選海水防護
主軸材質：不銹鋼 1.4305
軸承：深溝球軸承 6002-2RS
切換元件：電子式或微動開關，額定 250 V AC 4 A 或 30 V DC 5 A
切換路數：4 路，可擴展至 28 路
設定范圍：5°–360°，步距 2°
重復定位誤差：≤0.5°
機械壽命：≥1×10^7 次
電氣壽命：≥1×10^6 次
主軸轉速：≤500 min?¹（無齒輪箱時）
工作溫度：-30 °C 至 +80 °C
儲存溫度：-40 °C 至 +85 °C
防護等級：IP65
安裝孔：4×M8，孔距 90 mm×90 mm
電纜入口：M32×1.5，可選 M20 或 M25
重量：4.6 kg（4 路標準配置）

產品尺寸
GSW100E-04 外殼長 105 mm、寬 124 mm、高 114 mm，主軸中心離底面 68 mm，主軸直徑 20 mm，兩端伸出長度各 30 mm。殼體底部四角各有一個 M8 螺紋孔，孔位呈 90 mm×90 mm 正方形。主軸前端可安裝齒輪箱，齒輪箱寬度 80 mm，長度依減速比不同而變化。電纜入口位于殼體側壁，中心距底面 65 mm，與相鄰入口間距 42 mm。透明安全蓋直徑 42 mm，厚度 3 mm，通過三只 M4 螺釘固定。殼體頂部鉸鏈開啟角度 120°，開啟后內部鼓輪完全暴露，便于調整。整體外形緊湊，可并排安裝多臺開關，中心距僅需 130 mm。

應用領域
GSW100E-04 凸輪開關常用于機床行程控制、起重設備限位、風電變槳系統、舞臺燈光角度反饋、包裝機械同步信號以及工業爐門位置檢測等場景。在機床中，主軸帶動開關旋轉，觸點在特定角度接通或斷開，實現刀庫定位或工作臺分度；在港口起重機，開關安裝于旋轉機構，當吊臂接近極限角度時觸發安全回路；在風力發電機組，開關與齒輪箱組合，監測葉片角度并輸出多路信號至控制系統；在舞臺燈光，開關與編碼器并聯，提供冗余位置信息，確保燈光定位準確；在包裝機，開關與凸輪軸同步，控制封合、切斷、打碼等工序節拍。其鑄鋁殼體與可選海水防護版本也適用于近海平臺或船舶甲板，實現舵機、起錨機等關鍵部件的位置監控。
