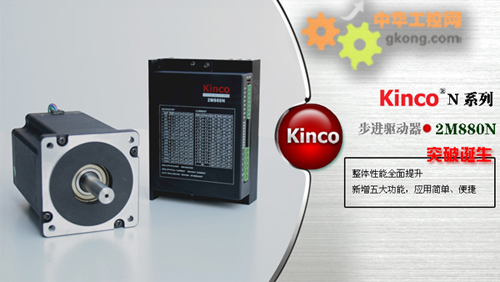

Kinco® N 系列步進驅動器 2M880N 突破誕生

分類：行業資訊日期：2009-10-19 08:47:35 來源：西部工控網

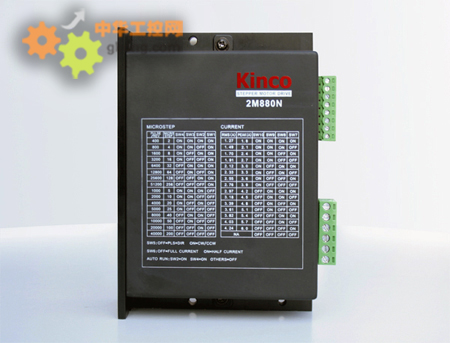

Kinco^® 2M880N 步進驅動器是步科電氣N系列新產品，該產品主要特點為：高性能，多功能，方便可靠，為中小型自動控制設備客戶，提供了極具性價比的控制方案。

2M880N完美繼承了Kinco^®2M860穩定、可靠、易用的特點，在安裝上也完全兼容2M860驅動器。同時比2M860更具兩大突破性升級：

突破一、整體性能全面提升

2M880N采用高性能DSP電機控制芯片，配合源自伺服的空間矢量電流控制技術，電流控制更加精準，大大改善了步進電機的低頻抖動現象，電機運行更加平穩可靠，力矩也較2M860提高了20%，能充分發揮步進電機的潛力。

2M880N優化了電機功率驅動電路，在驅動電流較2M860提高2A的情況下，驅動器溫升幾乎不變，工作噪聲更小，質量自然更加可靠。

2M880N更把細分精度提升為2M860的3倍，同時最高脈沖輸入頻率提高至400KHz，讓您的控制更加得心應手。

突破二、新增五大功能，應用簡單、便捷

2M880N新增五大電機參數適應，報警輸出，相位記憶，單/雙脈沖及試運行功能，加上簡單方便的設置，為客戶帶來全新的使用體驗2M880N內置電機參數自動適應功能，能夠自動檢測所驅動的電機，自動匹配最佳參數，發揮電機最佳性能。集電極開路報警輸出功能，輸出端口可以和現有絕大多數PLC匹配，使上位機隨時監控驅動器工作狀態，增加了整機系統的可控性。相位記憶功能可以保證同一電機斷電重啟后，步進電機不會發生抖動，再也不用擔心意外停電。

2M880N同時還支持單/雙脈沖輸入及試運行功能，方便了客戶的調試應用。

點擊此處瀏覽更多產品圖片

1.產品功能特點

◆ 具有電機參數自動適應功能，保證發揮各類電機的最大性能。

◆ 具有驅動器試運行功能。

◆ 具有相位記憶功能。

◆ 支持單/雙控制脈沖輸入。

◆ 自動半流功能。

◆ 光耦隔離ERR故障信號輸出功能，最大通過電流可達20mA。

◆ 光耦隔離信號輸入，脈沖響應頻率最高可達400KHZ。

◆ 16檔細分，最高可達256細分。

◆ 過壓，欠壓，過熱，過流報警功能。

2.產品的主要技術參數

表 1 驅動器電氣參數表

	值
輸入電壓	24～70VDC
過壓保護電壓	85V
欠壓保護電壓	15V
過熱保護溫度	大于80度(熱敏電阻溫度)
相電流(峰值)	2.4，2.8，3.2，3.6，4.0，4.4，4.8，5.2，5.6，6，6.4，6.8，7.2，7.6，8共15個設置值（單位：A），分辨率為0.4A
細分	2/4/5/8/10/16/20/25/32/40/50/64/100/128/200/256，共16檔細分
輸入信號模式	PLS/DIR/FREE, CW/CCW，信號電流范圍為:6~16 mA.
輸出信號	ERR，最大流過電流為20mA
信號輸入方式	脈沖+方向(PLS+DIR)/正反向脈沖（CW/CCW）
工作指示燈	運行,出錯等兩個LED燈進行組合狀態指示
保護電路類型	過流、過壓、欠壓，過熱保護

參數		值
冷卻方式		自然風冷
使用環境	使用場合	避免有大量金屬粉塵，油霧或腐蝕性氣體
	使用環境濕度	<85%, RH（不能結露和有水珠）
	使用環境溫度	0℃～+40℃
	保存溫度	-20℃～+70℃
重量(凈重)		0.71Kg
外形尺寸		140x96x52.5 mm
