精度與效率并行 | PC-Based CAM技術融合運動控制的創新應用

在現代制造業中，材料加工是至關重要的環節。然而，目前許多材料加工環節仍然采用手動示教的方式進行加工軌跡的生成和編輯，這對操作人員的經驗和技巧提出了很高的要求，同時也限制了工作效率的提高。

　　針對這一問題，新時達運動控制團隊基于多年的研發經驗開發了一款名為AdtAutomationStudio-CAM(以下簡稱CAM)的軟件?？赏ㄟ^將圖形與加工軌跡數據轉化為機器指令，實現可視化的加工編輯，為材料加工提供高效、精確和可靠的自動化解決方案。

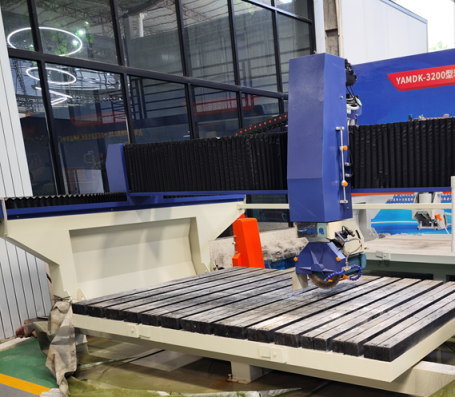

　　案例一 · 石材加工

　　傳統的石材加工一直以來都是一項繁瑣而耗時的工作，而工業視覺技術的應用與CAM軟件的結合，以及ADT-6320E EtherCat總線控制卡的運用，實現了對傳統石材加工過程的革新。

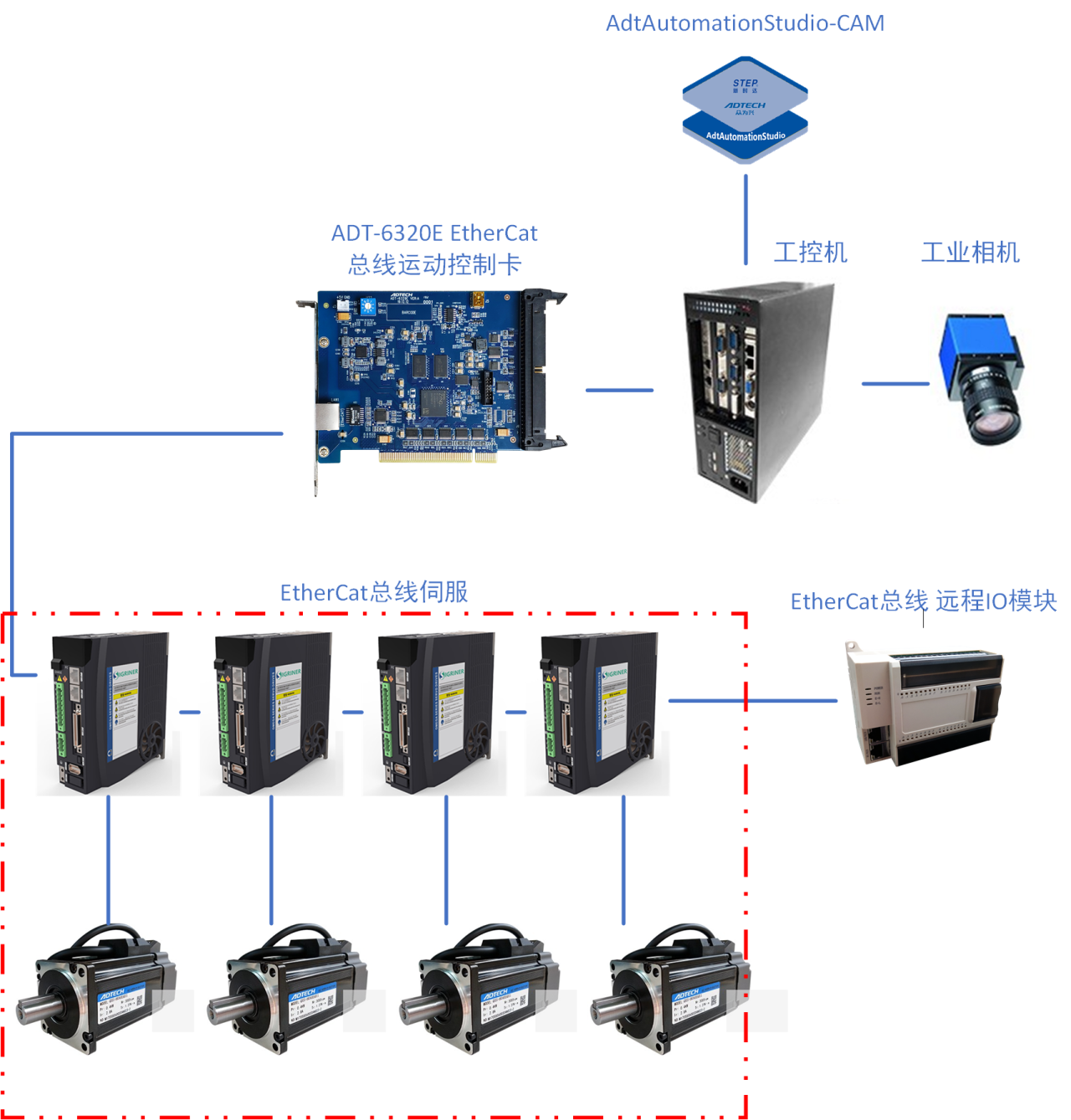

客戶應用配置

　　ADT-6320E-B08 EtherCat總線運動控制卡1套

　　EtherCat總線型伺服4套

　　工業相機1套

　　客戶應用相關參數

　　精度：±1mm

　　行業優勢

　　支持異型切割

　　僅需一次對刀

　　支持多個圖形同時切割，提高工作效率

　　支持DXF導入文件

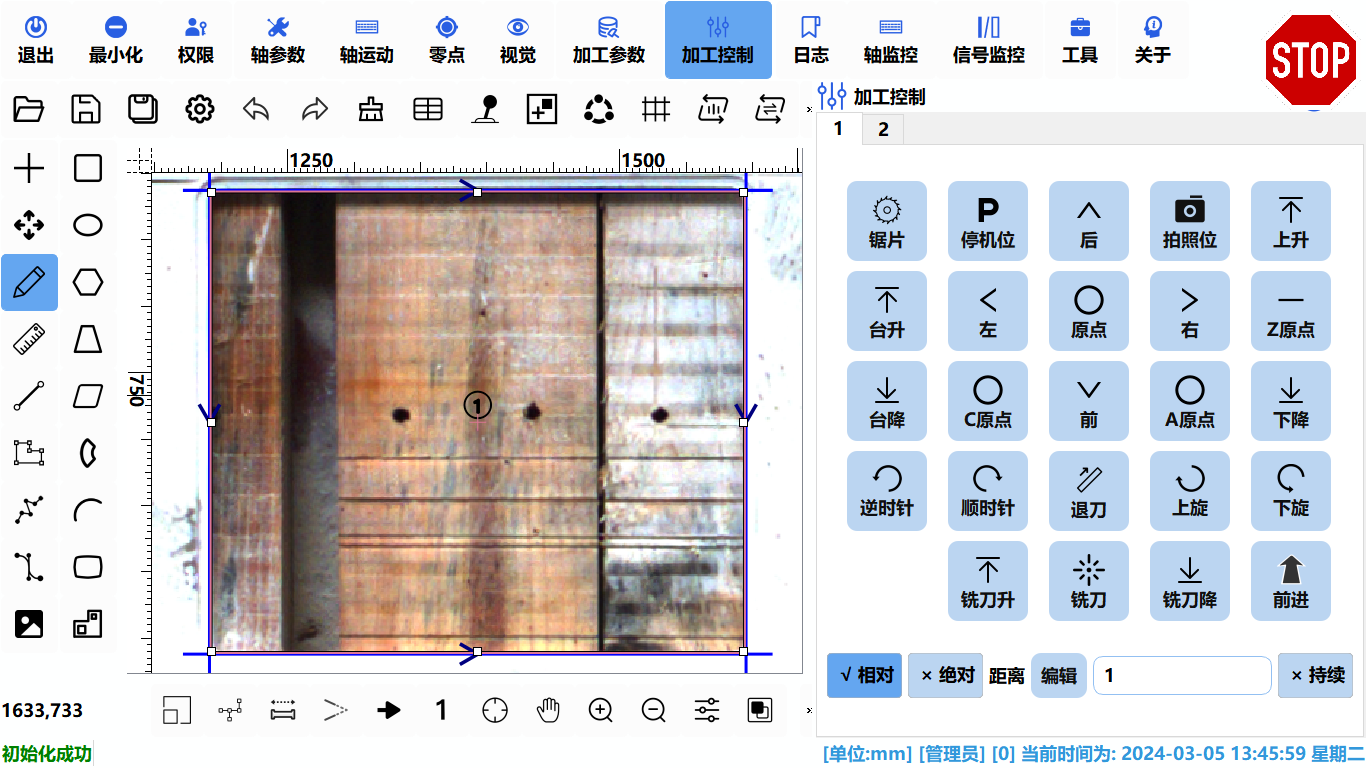

　　支持相機實時成像進行實物軌跡編輯等

　　石材加工案例總結

　　通過ADT-6320控制卡與CAM軟件和工業視覺系統實現快速的數據通信和協調，使得石材加工過程變得可視化，操作人員可以在計算機上實時觀察石材的狀態，進行在線編輯和調整，同時可以實時調整切割方案，根據石材的實際形狀進行優化，避免了傳統需依靠經驗的石材切割過程中的誤差和浪費，石材加工的精確性、效率得到了極大提高。
