研祥EIP在電信動力及環境集中監控系統解決方案

[系統概述]
動力設備及環境集中監控系統是用現代電子監測、控制裝置代替人工，對分布的通信局（站）的電源、空調、油機、蓄電池、高低壓配電等多種設備和環境的各種參數、圖象、聲音等進行遙測、遙信和遙控，實時監測其運行參數，診斷和處理故障，記錄和分析相關數據，從而實現通信局（站）少人或無人值守，并對設備進行集中監控和集中維護的計算機控制系統。它是數據采集、網絡傳輸、計算機軟件/硬件設備和其它多種技術的綜合應用。
[系統原理]
本系統采用兩級組網體系，對應通信端局（站）、城市實行兩級電信管理體制。在城市級，另設立分監控中心，以實現監控目的。
控制結構采用分層遞階控制結構，即控制功能按層次分布，各層從上一層接受命令并向上反饋信息，向下一層發送命令并接受下一層的反饋信息，而橫向協調工作交由上級解決。本系統結構特點為：
1、 城市級本地網中心設置一個監控中心，另設分監控中心；
2、 監控中心與本地網管中心連接，整個轄區范圍內的動力及環境集中監控系統經本地網管中心進入監控中心；
3、 不設監控站，每個通信端局（站）設置一個監控單元，每個監控單元根據監控參量的具體情況，配置若干監控模塊；
4、 對于智能模塊設備，它本身配備有監控模塊，擁有智能口。對于非智能設備，監控模塊提供數字I/O接口、模擬I/O接口、計數輸入接口分別與非智能設備的相應監控點連接；
5、 結點中的數據在縱向之間流動。

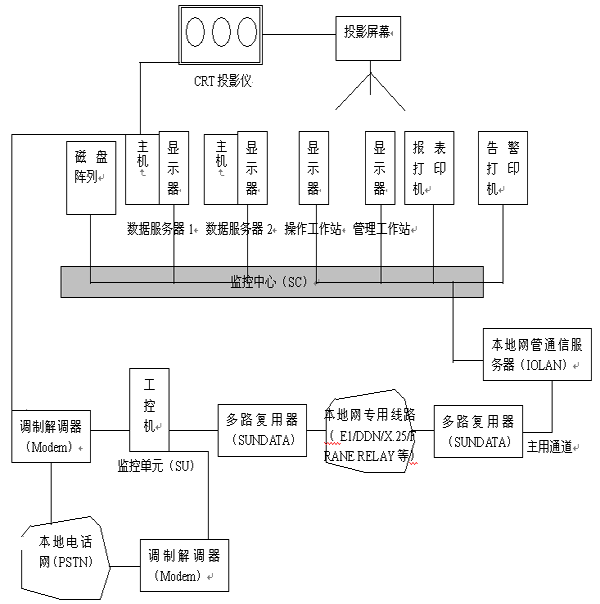

[系統框圖]

[系統評價]
傳統維護對機房動力設備及環境情況完全依靠人員定期、定時巡視，這樣需要花費大量的人力、物力，目前為了減員增效，提高勞動生產率，增強競爭力，電信運營商均把提高維護質量和維護水平放在首位，變傳統維護為集中維護。使用的動力及環境集中監控系統正是運維體制改革邁出的堅實一步。一個中心局裝備該套監控系統，平均投資在20萬元左右。
原來需要指派值班人員到機房現場觀察動力設備運行情況，記錄設備及環境參數，現在這些工作完全可以依靠監控系統來完成。具體來說，只需在中心局監控中心派駐少量值班人員執行7X24小時值班工作，值班人員可以從監控系統軟件界面觀察各分局站點的設備（包括監控設備自身，動力、空調設備）及環境參數，一旦監控系統反映的設備及環境參數出現問題，可以迅速指派相應的維護人員趕到現場排除故障，相應人員處理完畢后及時反饋回監控中心值班人員；另外每個局站定期（每周或每月）指派1-2名維護人員對設備進行清潔和必要的維護保養，這樣就改變了通信動力設備傳統的7X24小時三班倒的“各局站”有人值守的維護體制，實現了動力設備及環境的集中管理和維護。
該套系統的入網運行提高了電信運營商的維護質量和維護水平，為維護工作“上質量、上水平”打下了堅實基礎。
[系統配置]
1、 監控下位機：研祥機箱IPC-810A/6114P4-270/主板IPC-586VDFB/CPU P166MMX/內存32M/硬盤2.5G
2、 管理工作站：研祥機箱IPC-810A/6114P4-270/主板FSC-1621VD/CPU PIII800/內存128M/硬盤40G
3、 操作工作站：研祥機箱IPC-810A/6114P4-270/主板FSC-1621VD/CPU PIII800/內存128M/硬盤40G
4、 數據服務器：研祥機箱IPC-810A/6114P4-270/主板FSC-1621VD/CPU PIII800/內存128M/硬盤40G
5、 24路數字量控制板：PCL-724（可選）
6、 24路光隔離數字輸入端子板：PCLD-782B（可選）
7、 雙端口RS-422/RS-485接口卡：PCL-743B（可選）
