北京華創視通-高清VGA學校多媒體信息發布系統解決方案

北京華創視通自主研發的單纖VGA視頻光端機，可廣泛使用在地鐵數字多媒體信息發布系統、學校數字多媒體信息發布系統中。采用全新的數字非壓縮技術，10位數字編碼、可支持最遠傳輸80KM。真正實現高清VGA視頻，無延時、拖尾、抗干擾能力強。

技術優點：

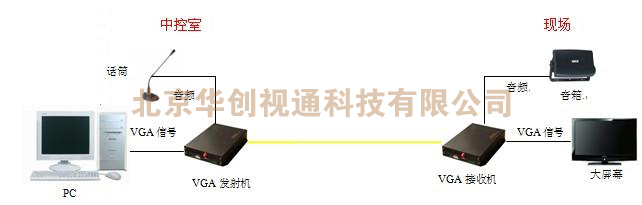

一、可實現點對點高清VGA視頻傳輸；

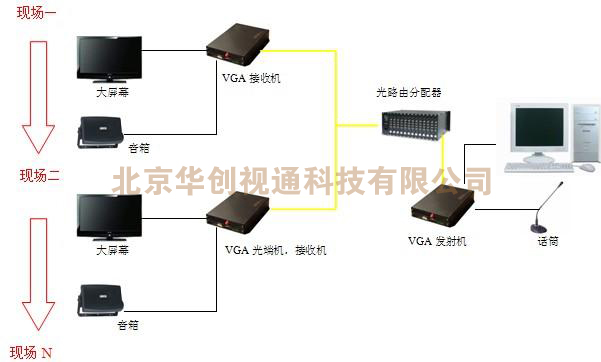

二、可實現點對多點的高清VGA視頻傳輸；

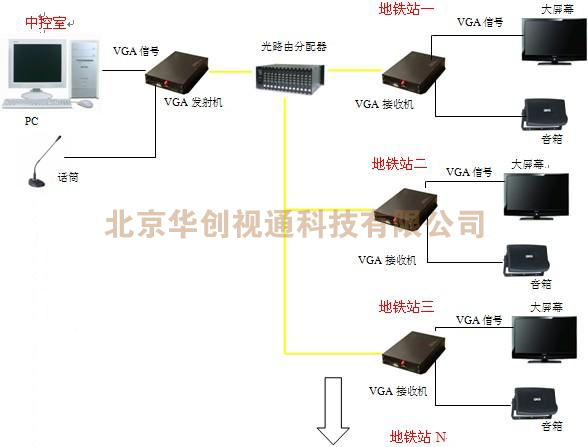

三、地鐵各站之間的級聯傳輸；

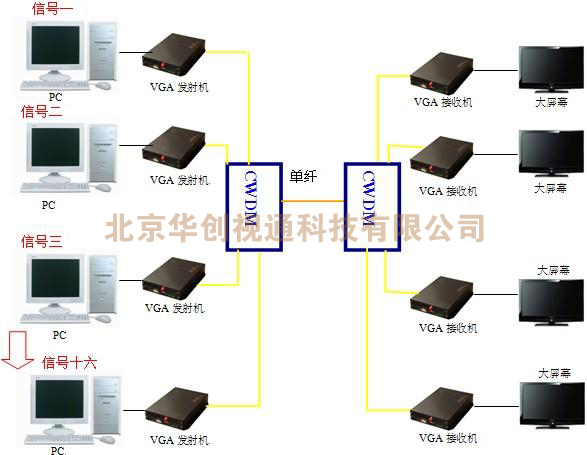

四、采用CWDM技術，可實現單纖傳輸16路高清VGA視頻信號；

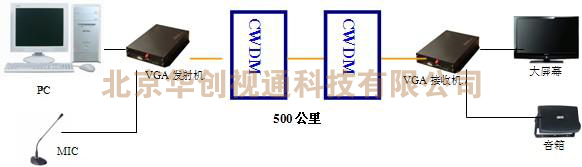

五、采用電信的CWDM波分系統，可傳輸500公里以上，

VGA產品的重要參數指標如下：

性能特點
在1芯光纖上傳輸1路計算機VGA視頻
10位數字視頻編碼和無壓縮傳輸技術
應用于工業監控以及大型會場等計算機視頻遠距離傳輸需要
嚴格的物料選擇和質量控制確保產品高品質和高可靠
可選的DVI、HDMI接口
電源和其它參數指示LED可監視系統狀態
緊湊的尺寸
優異的性價比
SMT表面貼裝技術
同時可以支持4U機箱、1U機箱和獨立式結構
低功耗和即插即用的免調試安裝

規格參數
視頻
通道數量:1
視頻規格:RGB 帶單獨同步H 和V
輸入電平:1Vp-p
輸出電平:1Vp-p
帶寬 （-3 dB）:300MHz
數碼位寬:10bit
分辨率:VGA 640x480 60、70、75、85Hz
SVGA 800x600 60、70、75、85Hz
XGA 1024x768 60、70、75、85Hz
SXGA 1280x1024 60、70、75、85Hz
UXGA 1600x1200 60Hz
接口:HD-15（DVI、HDMI可選）

電源及環境指標
獨立式功率:5W
插卡式功率:5W
電源適配器:220VAC to 12VDC/1A
工作溫度范圍:-40°C to +70°C
相對濕度:< 95% （無冷凝）

電源及環境指標
獨立式尺寸 （mm）:184L x 140W x 45H
插卡尺寸 （mm）:260L x 173W x 40H
獨立式重量 （kg）:2.0
插卡重量 （kg）:1.5

光學
波長:1310/1550nm
光纖類型:單模
最大鏈路損耗:12dB（更大可選）
輸出光功率:–5 ~ –10dBm
接收靈敏度:-18dBm
連接器 FC/PC （SC 或 ST 可選）

應用場合
電視演播 現場轉播、地鐵數字多媒體信息發布系統、學校數字多媒體信息發布系統、政府、銀行數字多媒體信息發布系統。
