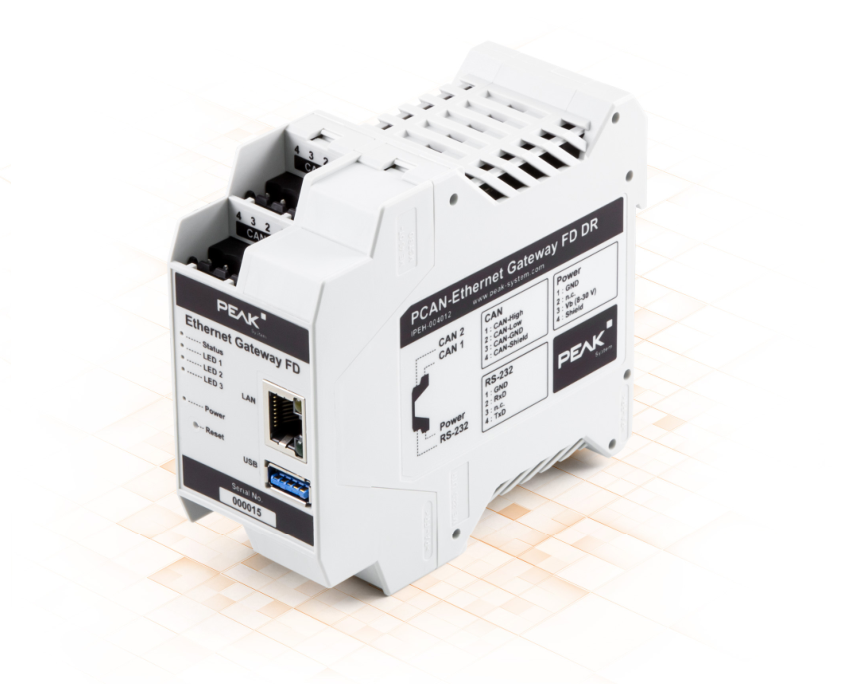

PCAN-Ethernet Gateway FD DR網關可以通過IP網絡訪問傳統CAN總線或CAN FD總線。另外，CAN總線之間還能通過使用多個設備的IP相互連接。CAN報文會被打包到TCP或UDP報文包內，然后通過IP網絡從一臺設備轉發到另一臺設備。PCAN-Ethernet Gateway FD DR網關有一路LAN和兩路CAN FD（向下兼容CAN），波特率最高可達10Mbit/s。內置AM5716 Sitara處理器，提供設備所需性能。

通過方便的Web界面可完成PCAN Gateway產品系列的配置。另外，JSON界面允許經由軟件配置。兩種選項都提供設備的狀態信息和設置、各種通訊接口、報文轉發、和過濾器。

具體參數：

J  AM5716 Sitara with Arm ® Cortex ® M15 core

J  2 GByte Flash 和 1 GByte DDR3 RAM

J  Linux操作系統 (版本4.19)

J  電氣隔離：CAN通道之間、CAN通道與RS-232、電源，最大500V

J  通過4極柱螺釘端子片（Phoenix）連接CAN、RS-232和電源

J  通過Web界面或JSON界面監視和配置該設備

J  通過Web界面更新軟件

J  通過復位按鍵重啟和恢復出廠默認值

J  塑料外殼，寬度：45.2mm，可安裝在DIN導軌上，DIN EN 60715 TH35

J  LED燈指示設備狀態和供電狀態

J  PCI Express迷你接口槽、USB端口和一個RS-232端口，后續會通過OTA更新功能

J  供電：8至30V

J  工作溫度范圍從-40至70°C（-40 to 158 °F）

J  當溫度超過限制時，會用風扇主動冷卻

J  兩路高速CAN（ISO 11898-2）

u  符合CAN的2.0 A/B和FD規范

u  CAN FD數據域（最多64位）波特率：20 kbit/s~10 Mbit/s

u  單片機MCP2558FD CAN收發器

J  LAN接口

u  數據傳輸使用TCP或UDP

u  波特率：10/100Mbit/s

u  RJ-45接頭，帶狀態LED燈
