一、產品介紹

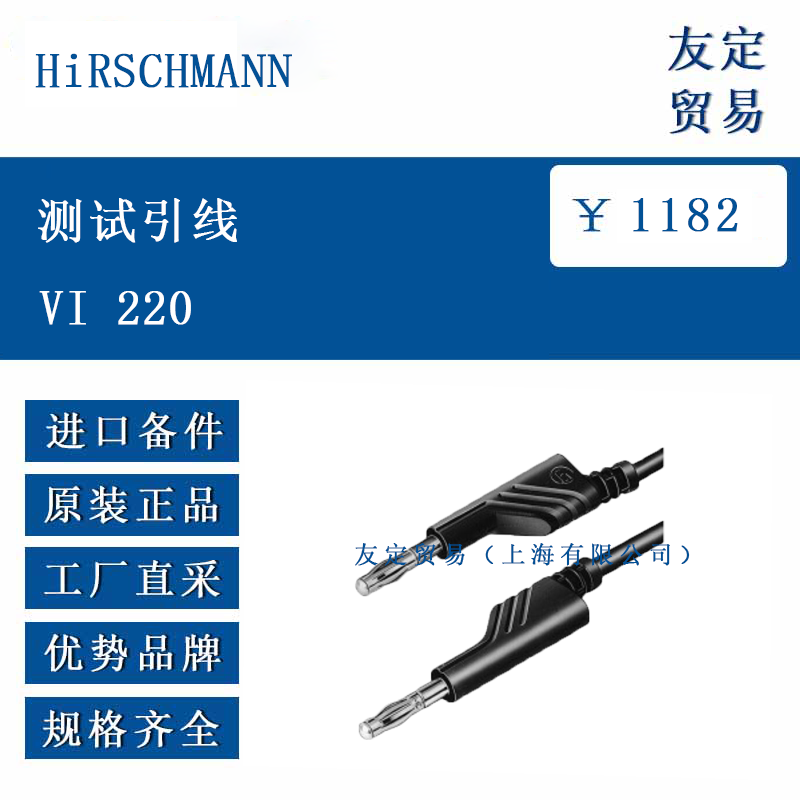

HiRSCHMANN VI 220 測試引線是一種用于電子測量設備的連接線材，主要由導線、絕緣層、屏蔽層及兩端接頭組成。其設計旨在確保信號傳輸的穩定性和準確性，減少外界電磁干擾對測量結果的影響。該測試引線可適配示波器、萬用表等多種儀器，廣泛應用于電路調試、電子設備檢測等領域。
二、功能特點
信號傳輸穩定：采用多層屏蔽結構（如鋁箔 + 編織網），抗電磁干擾能力強，可在復雜電磁環境中保持信號完整性，降低測量誤差。
耐高壓與耐磨：導線絕緣層采用耐高溫材料，耐壓等級達 600V，適合高壓環境下的測試需求；外護套選用耐磨 PVC 材質，延長引線使用壽命。
接口兼容性強：兩端標配香蕉插頭（4mm），兼容主流測試設備接口，部分型號可定制鱷魚夾、探頭等接頭，滿足多樣化測試場景需求。
柔軟易操作：引線直徑適中（如 2.5mm²），柔軟度良好，便于在狹小空間內靈活布線，提升測試操作便利性。
三、選型指南
測試需求匹配：
明確測量類型（電壓、電流、高頻信號等），電壓測量可選擇常規型號，高頻信號測試需選擇低損耗的同軸結構引線。
電氣參數要求：
核實工作電壓（如≤600V）、電流（如導線載流能力 10A）是否滿足測試需求，避免過載導致引線損壞。
環境條件：
高溫環境需選擇硅橡膠絕緣層型號（耐溫 - 60°C~200°C），潮濕環境需確認防護等級（如 IP44）。
接口類型：
確認設備接口為香蕉插頭、BNC 或其他類型，VI 220 默認配置為 4mm 香蕉插頭，特殊接口需定制。
四、技術參數
參數項 具體數值 / 說明
導線材質 多股鍍錫銅（截面積 2.5mm²）
絕緣層材質 PVC（耐溫 - 30°C~105°C）
屏蔽結構 鋁箔 + 鍍錫銅編織網（覆蓋率≥90%）
耐壓等級 600V AC/1000V DC
最大電流 10A（連續負載）
特性阻抗 50Ω（同軸版本）
引線長度 標配 1m（可定制 0.5~5m）
五、產品尺寸
引線直徑：6.5mm（含屏蔽層）
接頭尺寸：香蕉插頭長度 25mm，直徑 4mm
包裝尺寸：20cm×5cm×2cm（單根裝）
具體尺寸以產品手冊為準，定制長度型號可能略有差異。
六、應用領域
電子研發與調試：在實驗室中連接示波器、函數發生器等設備，用于電路信號的采集與分析。
工業設備檢測：在自動化生產線中檢測傳感器、控制器的電氣參數，支持故障排查與性能優化。
電力系統測試：用于變電站、配電箱的電壓 / 電流測量，配合萬用表實現安全便捷的現場檢測。
教學與培訓：在電子技術教學中作為基礎工具，幫助學生理解電路原理與測量方法。
