一、產品介紹

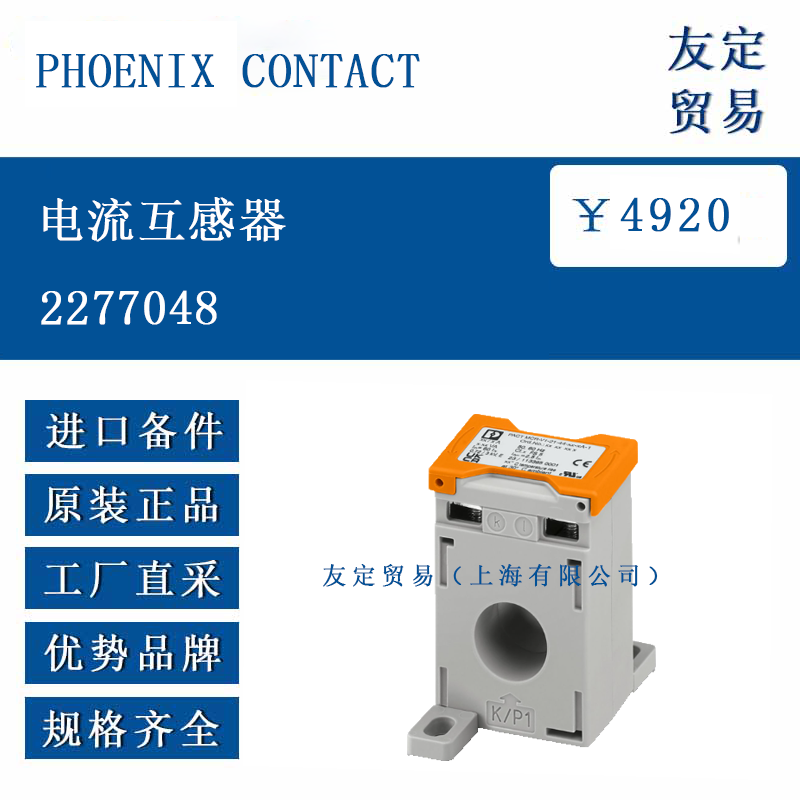

phoenix contact PACT MCR-V1-21-44-250-5A-1 2277048 電流互感器是一款用于測量和轉換交流電流的設備。它通過電磁感應原理，將一次側的大電流按比例轉換為二次側的小電流，方便后續儀表、保護裝置和控制系統進行測量、監控與保護。該電流互感器采用緊湊設計，適用于多種工業安裝環境，可在電氣系統中實現對電流的準確檢測，為電力系統的穩定運行提供數據支持。
二、功能特點
準確的電流轉換：具備精確的電流轉換能力，能將一次側的 250A 電流穩定轉換為二次側 5A 電流，轉換精度滿足相關標準要求，為電流測量、計量和保護提供可靠數據。
寬工作范圍：可在一定的電壓和頻率范圍內穩定工作，適應不同工況下的電流測量需求，對電網電壓和頻率的波動有一定的耐受能力，減少因外部條件變化導致的測量誤差。
良好的絕緣性能：采用優質絕緣材料，具有較高的絕緣強度，能有效隔離一次側和二次側電路，保障設備和人員安全，同時防止漏電、短路等故障發生。
緊湊安裝設計：整體結構緊湊，占用空間小，便于在電氣柜、配電箱等空間有限的設備中安裝。其安裝方式簡單，可節省安裝時間和空間成本。
抗干擾能力：具備一定的抗電磁干擾能力，在復雜的電磁環境中，能保持穩定的工作性能，確保測量數據的準確性和可靠性，減少外界電磁干擾對測量結果的影響 。
三、選型指南
電流參數匹配：根據實際電路中的最大工作電流，確認該電流互感器的一次側額定電流 250A 是否滿足需求。若實際電流超過其額定值，可能導致測量不準確甚至損壞互感器；同時，需確保二次側額定電流 5A 與后續連接的測量儀表、保護裝置等設備兼容。
電壓與頻率條件：核實使用現場的電壓等級和頻率范圍，確保該電流互感器的工作電壓和頻率范圍能夠適應現場條件。若現場電壓、頻率超出其規定范圍，可能影響互感器正常工作和測量精度。
安裝空間與方式：檢查安裝位置的空間大小，確認該電流互感器的緊湊尺寸適合安裝。同時，了解其安裝方式是否與現場安裝條件匹配，如是否便于在現有電氣柜內安裝固定 。
精度等級要求：根據應用場景對電流測量精度的要求，查看該電流互感器的精度等級是否滿足。不同的精度等級適用于不同的場合，如計量場合通常對精度要求較高，而一般的監測場合對精度要求相對較低。
環境適應性：考慮電流互感器的使用環境，如溫度、濕度、灰塵、腐蝕性氣體等因素。若使用環境較為惡劣，需選擇具備相應防護性能的產品，保證在復雜環境下長期穩定運行 。
四、技術參數
額定電流
一次側額定電流：250A
二次側額定電流：5A
指定 電流輸出
二次額定電流I sn 5 安交流電
浪涌電流限制因素 FS 5
精度等級 1
連接方法 螺釘連接
剝皮長度 10毫米
導線截面柔性 2x 10 mm² ... 10 mm²（二次端子）
緊固扭矩 2 牛米 ... 2 牛米

五、產品尺寸

寬度 31毫米
高度 68毫米
深度 44毫米
備選安裝方式的物品尺寸
寬度 44毫米
高度 68毫米
深度 31毫米
圓形導體
直徑 20毫米
鉆孔
直徑 6.5 毫米

六、應用領域
電力配電系統：在變電站、配電室的電力監控系統中，用于測量和監測線路電流，為電力調度、計量計費和繼電保護提供準確的電流數據，保障電力系統的安全穩定運行。
工業自動化生產線：在鋼鐵、化工、機械制造等工業自動化生產過程中，安裝于電氣控制柜內，對設備的運行電流進行實時監測，以便及時發現設備過載、故障等情況，實現自動化控制和保護 。
電機控制與保護：與電機控制系統配合使用，通過檢測電機的工作電流，實現對電機的過載保護、缺相保護等功能，避免電機因電流異常而損壞，提高電機運行的可靠性和使用壽命。
能源管理系統：在建筑、工廠等場所的能源管理系統中，用于測量各支路電流，幫助統計和分析電能消耗情況，為節能優化提供數據依據，實現能源的合理分配和有效利用。
