一、產品介紹

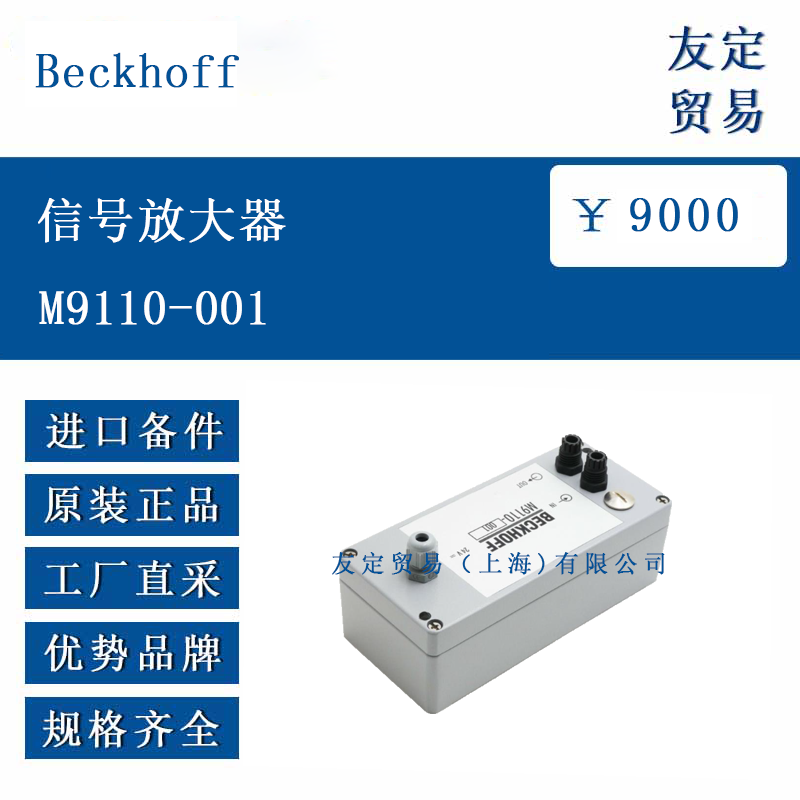

M9110-001 是一款雙向 Beckhoff Lightbus 放大器。該放大器專門為長度超過 45 米的聚合物纖維光纜設計，玻璃光纖電纜不適用于此放大器。其內部集成了兩個放大器，能夠對 Beckhoff Lightbus 光纖環的兩個方向的信號進行放大。模塊由一個 M1200 和一個 M1210 模塊共同作為信號放大的關鍵部件，其中 32 CMOS 的內插 / 外插功能在該模塊中未被使用。M1210 模塊內含有電源，能將輸入的 24V 直流電壓轉換為 5V 輸出，為 M1200 模塊供電 。
二、功能特點
適用線纜類型特定：對聚合物纖維光纜有良好的適配性，適用于長度超 45 米的此類線纜信號放大，能有效保障信號在長距離傳輸后的穩定與強度 。
雙向放大功能：兩個放大器分別負責不同方向的信號放大，可確保光纖環內雙向信號的穩定傳輸，提升整個信號傳輸系統的可靠性 。
內部供電設計：M1210 模塊集成電源，將 24V DC 輸入轉換為 5V 輸出為 M1200 供電，減少了外部電源接入的復雜性，也在一定程度上保證了內部供電的穩定性 。
三、選型指南
線纜材質與長度：若系統中使用的是長度超過 45 米的聚合物纖維光纜，可考慮選用 M9110-001 信號放大器。如果是玻璃光纖電纜，則需選擇其他適配的放大器產品 。
信號傳輸方向要求：當系統需要對信號進行雙向傳輸且確保雙向信號質量時，M9110-001 的雙向放大功能恰好滿足此類需求。若僅為單向信號傳輸場景，可進一步評估是否有更合適的單向放大設備 。
供電環境考量：由于該放大器內部有特定的供電轉換設計，在選型時需確認現場是否能穩定提供 24V DC 的輸入電源，以保證放大器的正常工作 。
四、技術參數
輸入電壓
24V DC ± 10%
工作電流
200mA
工作溫度范圍
0℃ 至 +55℃
防護等級
IP65
內部模塊組成
含 M1200、M1210 模塊，M1210 含電源轉換模塊
CMOS 使用情況
32 CMOS 不使用內插 / 外插
?
五、產品尺寸
長：175mm
寬：80mm
高：52mm
六、應用領域
工業自動化生產線：在一些自動化生產線上，若采用了符合條件的聚合物纖維光纜進行信號傳輸，且傳輸距離較長，M9110-001 可用于放大信號，確保生產線上各類傳感器、控制器之間的信號穩定傳輸，保障生產線的正常運行 。
大型設備的內部信號傳輸系統：例如大型機械設備、工廠的中央控制系統等，當內部布線使用長距離聚合物纖維光纜連接不同功能模塊，需要對信號進行雙向穩定傳輸與放大時，該放大器可發揮作用 。
