一、產品介紹

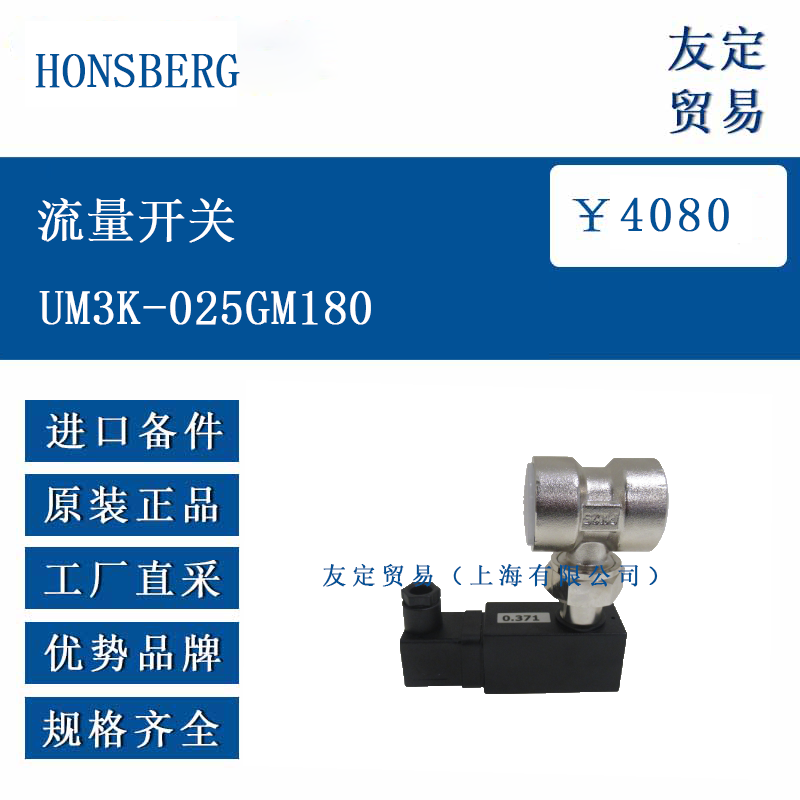

HONSBERG UM3K-025GM180 流量開關采用槳葉式測量原理，通過流體推動內部槳葉偏轉，觸發磁簧開關實現流量狀態的監測與信號輸出。設備主體采用黃銅材質，適用于水、油等低粘度流體，支持螺紋連接或焊接 / 釬焊連接。其主要功能是在工業管道系統中實時檢測流體流量，當流量達到預設閾值時輸出開關信號，可用于控制泵啟停、報警或聯動其他設備，確保系統流程的穩定性和安全性。
二、功能特點
結構緊湊：設計緊湊，占用空間小，適合安裝在空間受限的管道系統中。
低壓力損失：流體通過時壓力損失較小，對系統正常運行的影響較低。
可調切換點：支持手動調節流量切換閾值，通過調整內部螺絲可靈活適配不同工況的流量監測需求。
多種連接方式：可能提供螺紋連接或焊接 / 釬焊連接選項，確保與管道系統的可靠密封。
電氣兼容性強：適配標準電氣接口，可與多種控制系統兼容，信號輸出穩定。
三、選型指南
流體類型與特性：
確認介質為液體（如水、液壓油等），非氣體或高粘度流體；若為油類，需提供粘度、溫度及規格（如 ISO VG 68）。
避免用于含大量固體顆粒的流體，如需使用，建議在前端安裝過濾器（如磁性過濾器過濾鐵磁性雜質）。
管徑與流量范圍：
適配公稱直徑 DN25-40 的管道，需確認實際流量范圍是否在設備可監測的區間內。
安裝方向與環境：
推薦水平安裝，流體方向需與設備標識一致，避免垂直或倒置安裝影響測量精度。
黃銅材質適用于非腐蝕性環境，若介質具有腐蝕性，建議選擇不銹鋼材質型號（如型號中含 “K” 標識）。
電氣參數匹配：
確認設備的電源電壓、電流輸出類型（如 DC/AC）與控制系統兼容，電容性、電感性負載需搭配保護電路。
四、技術參數
公稱直徑 DN25-40
主體材質 黃銅（CW614N 鍍鎳），接觸介質部件含不銹鋼、NBR 密封件
連接方式 螺紋連接或焊接 / 釬焊（需以官方型號配置為準）
流量范圍 15.0-20.0 l/min（水平流動，遞減流量場景）
工作溫度 -10°C~80°C（非極端環境適用）
信號輸出 磁簧開關（SPST），常開或常閉可選
防護等級 IP54（防塵防濺水，適用于室內工業環境）
重量 約 0.5 kg（黃銅材質）
五、產品尺寸
長度（H） 27.0 mm
外徑（D） 12-16 mm（取決于連接方式）
安裝尺寸 需參考官方圖紙，適配標準管道間距與安裝空間
六、應用領域
工業自動化系統：用于生產線的冷卻循環系統、潤滑系統，監測流體流量以保障設備正常運行。
液壓與氣動設備：在液壓泵站、氣動控制系統中檢測油液或氣液混合流體的流量，實現設備狀態監控。
能源與動力領域：適用于發電機組、壓縮機的冷卻流體監測，防止因流量異常導致設備故障。
通用機械設備：如機床、印刷機、食品包裝機械等，用于實時監測流體流量并觸發相應控制動作
