一、產品介紹

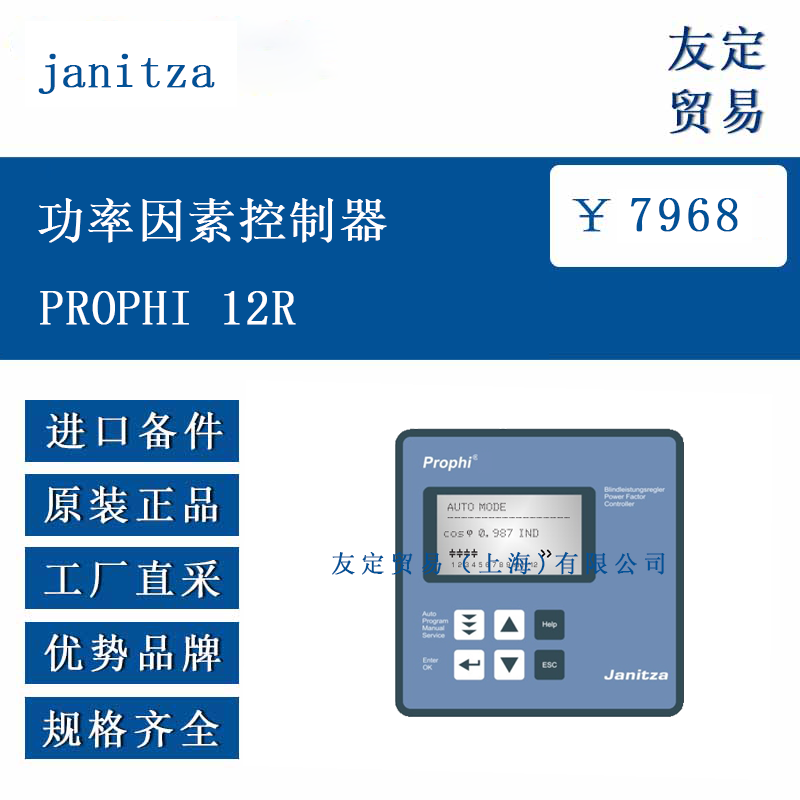

Janitza PROPHI 12R 是一款用于電力系統功率因素控制的設備，通過監測電網參數并自動調節電容補償，實現無功功率的優化管理。該控制器采用圖形顯示界面，支持菜單驅動操作，可實時顯示功率因素、電壓、電流等參數，并具備自動初始化功能，減少調試工作量。其設計符合工業標準，適用于多種電力環境的功率因素校正需求。
二、功能特點
多通道輸出控制：具備 12 個繼電器輸出，可連接電容補償回路，實現分級補償控制。
智能控制模式：支持順序連接、循環連接、智能循環連接等多種控制原理，可根據負載特性自動優化補償策略。
參數監測與顯示：實時監測電壓、電流、無功功率、諧波等參數，通過 128×64 點陣圖形顯示屏直觀展示。
諧波分析功能：可監測電壓和電流的諧波含量（THD），并以柱狀圖形式顯示，便于電網質量評估。
自動初始化：支持自動識別補償系統參數，簡化初始設置流程，降低調試難度。
數據存儲與報警：存儲歷史最大參數值、開關操作次數及故障信息，具備報警繼電器輸出，可設定過壓、欠壓、過補償?shù)葓?bào)警閾值。
三、選型指南
電壓與電流范圍：確認工作電壓（110 - 440V AC）和測量電壓（30 - 440V L-N 或 50 - 760V L-L）是否匹配電網條件，測量電流可選 5A 或 1A 規格。
補償容量需求：根據系統無功功率需求，選擇合適的電容補償回路數量及單級容量，確保控制器輸出通道與補償級數匹配。
環境條件：工作溫度范圍為 -20℃ 至 +60℃，需確保安裝環境溫度在該區間內，防護等級 front IP54、rear IP20，適合室內安裝。
功能擴展性：若需遠程通信或數據記錄，可選擇具備 RS485 接口的版本（如 PROPHI 12RS），支持 Modbus 協議。
四、技術參數
參數類型 具體數值
工作電壓 110 - 440V AC（±10%），50/60Hz
測量電壓 30 - 440V~（L-N）或 50 - 760V~（L-L）
測量電流 5A 或 1A（可選）
輸出繼電器 12 個，250V AC / 1000W
精度 電流 / 電壓：1%；功率：2%
顯示 128×64 點陣圖形顯示屏，支持多語言（英、德、西等）
溫度范圍 工作：-20℃ 至 +60℃；存儲：-30℃ 至 +70℃
尺寸 144×144×53mm（寬 × 高 × 深）
防護等級 前面板 IP54，背部 IP20
五、產品尺寸
PROPHI 12R 采用面板安裝方式，外形尺寸為 144mm（寬）×144mm（高）×53mm（深），安裝開口尺寸需符合 DIN 43700 / IEC 61554 標準，建議預留 138×138mm 的安裝空間。
六、應用領域
工業電力系統：適用于制造業、化工、冶金等行業的電機、變壓器等感性負載場景，優化功率因素，降低線路損耗。
商業與建筑：用于寫字樓、商場、醫院等建筑的配電系統，提高電力利用效率，減少電費支出。
能源管理：可集成于智能電網或能源管理系統中，實現無功功率的動態補償，改善電網穩定性。
特殊場景：支持混合動態補償系統，適配快速變化的負載需求，如電焊機、變頻器等非線性負載環境。
