產品介紹

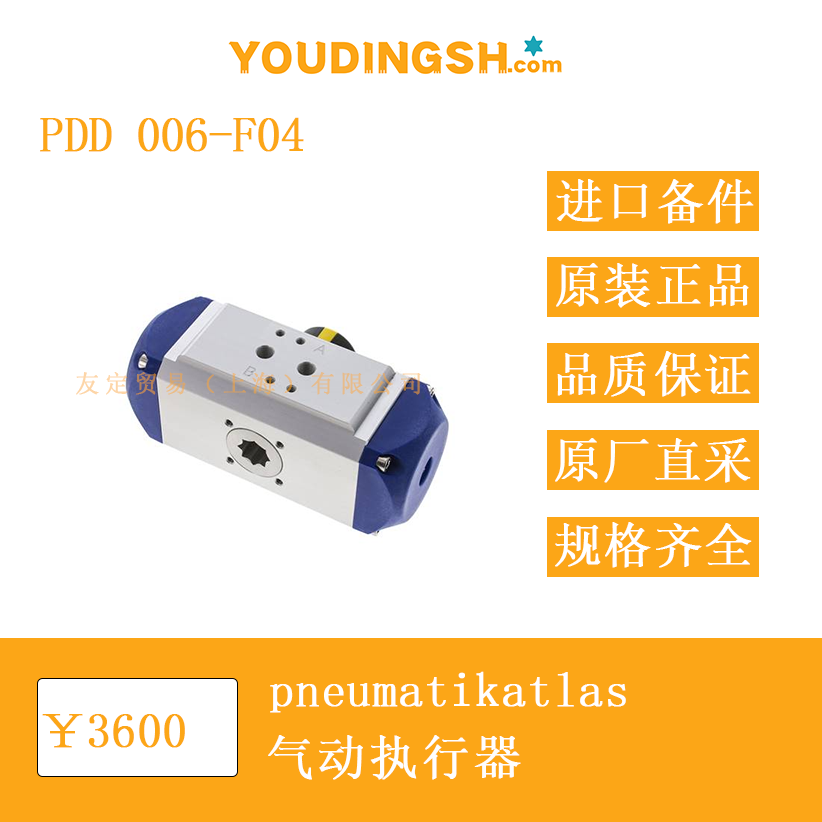

德國 pneumatikatlas PDD 006-F04 是一款雙作用齒條齒輪式氣動執行器，專為 90° 旋轉類閥門設計。殼體采用陽極氧化鋁型材，內部集成一對對置活塞，通過齒條帶動輸出軸齒輪完成旋轉運動。型號中的“006”表示名義扭矩等級，而“F04”代表其底部法蘭符合 ISO 5211 F04 標準，可直接與相同規格的球閥、蝶閥或旋塞閥連接。執行器頂部預留 NAMUR 接口，方便安裝電磁閥、限位開關盒或定位器。整體結構緊湊，重量相對較輕，適合空間受限的管路系統。

功能特點
PDD 006-F04 利用壓縮空氣作為動力源，將直線運動轉化為旋轉運動。雙作用設計意味著開、關兩個方向均由氣壓驅動，因而可雙向輸出扭矩。齒條齒輪機構在行程末端具有機械限位，避免閥門過沖。殼體表面經過硬化處理，提供一定程度的耐腐蝕能力；活塞與齒條選用鋁材，兼顧強度與重量；密封件為 NBR，可在常規工業環境中保持可靠密封。頂部指示器能夠就地顯示閥門位置，便于現場巡檢。法蘭、軸端及氣路接口均遵循行業標準，減少了與閥門、控制元件的匹配工作量。

選型指南
在確定是否選用 PDD 006-F04 時，應首先核對閥門所需扭矩，并確保執行器在供氣壓力下的輸出扭矩留有 20 % 以上的余量。其次檢查閥門連接法蘭是否為 ISO 5211 F04；若閥門軸端為方形，需確認邊長 11 mm 的規格與執行器軸孔匹配。再次，根據工況溫度決定是否選用 FKM 密封件：當環境溫度可能長期高于 80 °C 時，可提出特殊要求。若系統僅具備單作用需求，可考慮同系列 PDE 型號，其內部彈簧提供故障安全位置。氣源壓力范圍 2.5–10 bar，多數工廠壓縮空氣系統均可兼容；若實際壓力低于 2.5 bar，應聯系供應商確認可行性。安裝空間方面，應預留頂部至少 30 mm 高度，用于電磁閥或限位開關的接線與維護。

技術參數
執行器類型：雙作用齒條齒輪式
名義扭矩等級：006
ISO 法蘭規格：F04
方軸接口：11 mm
工作介質：壓縮空氣（建議過濾 ≤40 µm，含油或無油均可）
供氣壓力：2.5–10 bar
介質溫度：-20 °C 至 +80 °C（標準 NBR 密封），可選 -20 °C 至 +120 °C（FKM 密封）
殼體材質：陽極氧化鋁
活塞與齒條：鋁
蓋板：聚甲醛（如選用更高溫度版本則為鋁）
密封件：NBR（FKM 可選）
頂部接口：VDI/VDE 3845 NAMUR 標準，可直接安裝電磁閥
側面接口：G1/8" 內螺紋，用于進、排氣
重量：約 0.7 kg
旋轉角度：90° ±5°，末端可通過螺釘微調 ±5°
防護等級：IP65（配合密封電纜接頭）
符合指令：ATEX II 2GD c 85 °C（可選防爆型）

產品尺寸
整體長度約 165 mm，寬度約 66 mm，高度約 89.9 mm。底部法蘭對角安裝孔中心距 42 mm，螺紋規格 M5，深度 8 mm。頂部 NAMUR 安裝面到殼體上端面約 20 mm。側面氣口中心線距離底面 25 mm。輸出軸端面突出法蘭面 14 mm，軸端螺紋 M5，深度 8 mm，用于固定連接件。整體輪廓呈扁平長方體，適合安裝在空間狹小的管線之間。若需加裝電磁閥，頂部高度將增加約 30 mm；若需加裝限位開關盒，側向深度將增加約 50 mm，設計管路支架時應一并考慮。

應用領域
PDD 006-F04 在過程工業、機械制造及樓宇自動化中均有應用實例。典型場景包括：水處理廠的小型球閥控制、化學配料系統的隔膜閥驅動、食品廠 CIP 管路的蝶閥操作、壓縮空氣管網的切斷閥自動化、中小型鍋爐的燃料切換閥，以及 HVAC 系統中風閥的遠程控制。由于殼體表面經過陽極氧化處理，可在常規室內環境及輕度腐蝕環境中長期運行；若安裝于沿海或化工強腐蝕區域，建議增加外部防護涂層。該執行器對氣源潔凈度要求適中，普通工廠壓縮空氣經過三聯件即可滿足運行需求，降低了維護工作量。
