產品介紹

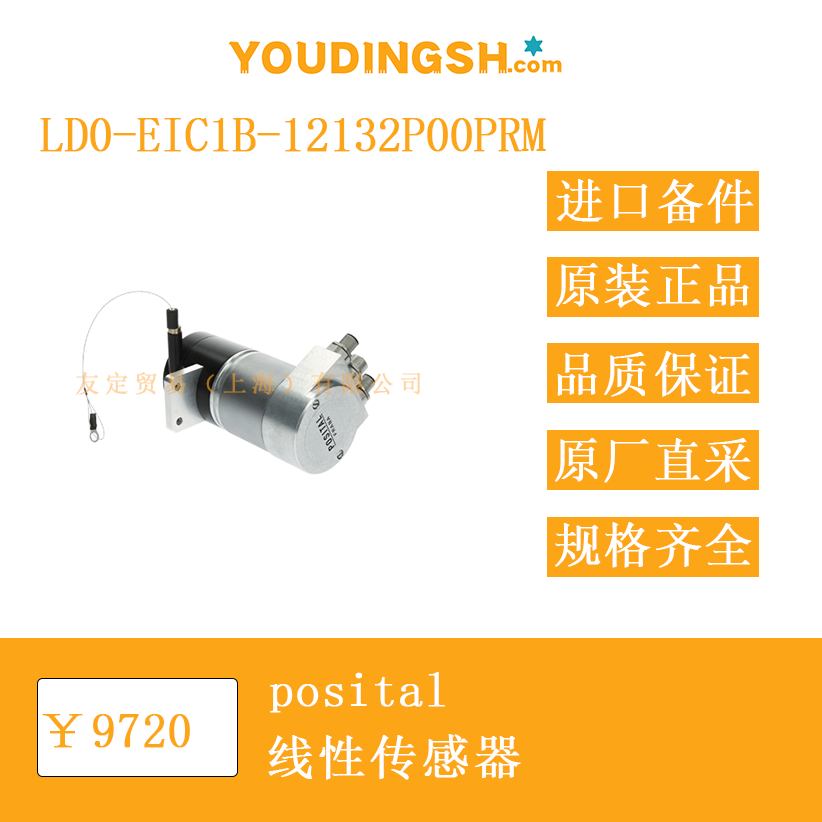

歐洲進口 posital LD0-EIC1B-12132P00PRM 是一款基于光電測量原理的線性位移傳感器，外殼為鋼質，表面帶有聚酯涂層的不銹鋼拉繩，適用于需要連續直線位移反饋的工業場景。傳感器內部集成光電編碼器，通過拉繩伸縮帶動碼盤旋轉，將物理位移轉換為數字信號輸出。產品支持 Profinet 實時以太網通訊，可直接接入現場總線系統，減少額外轉換模塊。整機重量約 555 g，結構設計緊湊，便于在受限空間內安裝。

功能特點
LD0-EIC1B-12132P00PRM 利用拉繩機構將直線運動轉換為旋轉運動，再由光電編碼器實現非接觸式測量，避免了傳統電位器式傳感器因機械磨損導致的漂移。拉繩表面覆有聚酯涂層，可在一般工業環境中抵御粉塵和輕微腐蝕。分辨率在單圈內為 13 位，多圈累積 12 位，重復精度可達 ±0.02 % 全量程，滿足大多數位移監控需求。接口采用 Profinet，支持 100 Mbit/s 傳輸速率，更新周期最短 2 ms，可與 PLC、PAC 或工業 PC 直接交換數據。設備同時提供反極性保護和短路保護，降低接線錯誤帶來的風險。內部診斷功能可實時報告通信狀態、溫度超限和拉繩斷裂等異常，便于維護人員遠程判斷設備健康情況。

選型指南
在確定是否選用 LD0-EIC1B-12132P00PRM 時，應先核對目標行程是否在 1.9 m 以內，并預留 10 % 以上的冗余長度，以避免拉繩頻繁到達極限位置。檢查現場電源：傳感器需要 10 – 32 VDC，3 W 功率，若現場僅有 24 VDC 系統，可直接接入；若電壓波動超過 ±10 %，應考慮穩壓模塊。機械安裝面需保證與運動軸線平行，拉繩出口與移動部件之間應使用隨附的萬向環，防止側向力導致繩體磨損。對于戶外或溫差較大的場合，需確認工作溫度范圍 -20 °C 至 +80 °C 是否滿足要求；若環境溫度長期低于 -10 °C，應選用低溫潤滑版本并加裝保溫措施。通訊方面，僅支持 Profinet，不支持其他現場總線；若系統采用 EtherNet/IP 或 PROFIBUS，需要額外網關。最后，根據現場布線長度選擇合適長度的屏蔽電纜，并保證 M12 連接器的防護等級不低于傳感器本體 IP64，以免水汽侵入。

技術參數
供電電壓：10 – 32 VDC
功耗：3 W
啟動時間：≤ 15 ms
輸出接口：Profinet，編碼器行規 4.0/4.1/4.2
傳輸速率：100 Mbit/s
更新時間：2 ms
測量長度：0 – 1.9 m
分辨率：13 位單圈，12 位多圈
重復精度：±0.02 % 全量程
線性誤差：±0.006 % 全量程
拉繩直徑：0.45 mm
拉繩材質：聚酯涂層不銹鋼
外殼材質：鋼
防護等級：IP64
工作溫度：-20 °C 至 +80 °C
最大拉繩速度：20 m/s
最大角加速度：12 g
最小啟動拉力：3.5 N
機械壽命：約 100 萬次循環
電氣連接：M12 母頭 D 碼 4 針，Profinet；M12 母頭 A 碼 4 針，電源
認證：EMC 發射符合 EN 61000-6-4，抗干擾符合 EN 61000-6-2

產品尺寸
傳感器本體呈長方體，長約 150 mm，寬約 80 mm，高約 60 mm，具體尺寸會因出線方向和支架略有差異。拉繩出口位于前端面中央，出口孔徑 6 mm，附帶防塵刷。頂部設有兩個 M5 螺紋孔，用于安裝隨附的萬向環；底部配有四個 M6 通孔，中心距 30 mm × 60 mm，可直接安裝在鋁型材或鋼板上。電纜出線方向默認與測量軸線垂直，若需平行出線，可旋轉后蓋 90° 并重新鎖緊。整體重心靠近安裝孔，減少懸臂長度，降低振動對測量的影響。

應用領域
LD0-EIC1B-12132P00PRM 適用于需要中等行程、實時位置反饋的工業場景。在注塑機中，可安裝于合模機構，實時監測模板位置，實現閉環控制；在液壓缸或氣缸外部，可作為外置位移尺，避免高溫油液對傳感器的直接影響；在倉儲設備中，可用于堆垛機升降機構的位置檢測，實現毫米級定位；在試驗機或材料測試系統，可記錄拉伸、壓縮過程中的位移曲線；在舞臺燈光或攝影滑軌中，可與伺服驅動器配合，實現平滑的推拉動作。由于采用數字通訊，傳感器可直接接入現有以太網架構，減少布線復雜度，適合對實時性要求較高的自動化系統。
