一、產品介紹

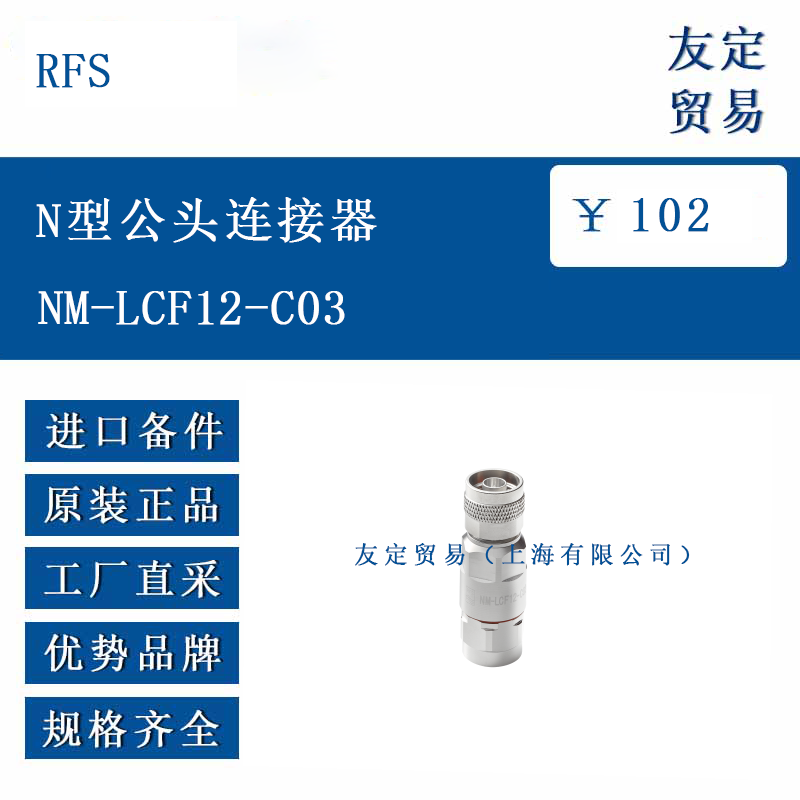

RFS NM-LCF12-C03 N 型公頭連接器是一種用于實現射頻信號傳輸的關鍵連接部件。它主要用于連接 1/2" 同軸電纜，通過精密的接口設計，確保信號在傳輸過程中的穩定性和可靠性。連接器整體采用 OMNI FIT™標準，該標準旨在優化連接器與電纜的適配性，無論是搭配 cellflex®（銅質）電纜，還是 cellflex® lite（鋁質）電纜，都能構建高質量的連接界面，同時簡化并加速連接器與電纜的裝配流程。其 O 型圈密封結構則有效防止外界雜質和水分侵入，保障內部電氣連接的安全穩定。
二、功能特點
兼容多種電纜材質：
對銅質和鋁質電纜均能良好適配，即同一連接器可用于不同外導體材質的電纜，減少因選錯連接器導致安裝錯誤的風險，也有助于降低庫存種類和管理成本。
出色的機械設計：
機械結構堅固耐用，能維持低且穩定的互調性能。這一特性對于移動網絡而言十分關鍵，可提升網絡性能，減少通話掉線次數，避免因網絡故障造成收益損失。
優異的電氣性能：
具備卓越的電氣性能，能保證電壓駐波比（VSWR）的一致性和可重復性。穩定的 VSWR 有助于確保整個網絡系統的性能穩定，讓信號傳輸更加高效、準確。
高防水等級：
防水等級達到 IP68，意味著在規定的壓力和時間內，完全不會因浸水而影響正常工作，極大降低了因水患導致設備停機的風險，保障相關業務的持續開展，維護收益穩定。
環保合規：
符合歐盟 RoHS（限制有害物質）和中國 RoHS（CROHS）標準，這使得該連接器能夠在全球范圍內廣泛使用，滿足不同地區對環保的要求。
三、選型指南
電纜適配：
明確需連接的電纜類型與尺寸，確保為 1/2" 同軸電纜，同時確認電纜材質是銅質還是鋁質，NM-LCF12-C03 對這兩種材質均適配，但在特殊應用場景下，可能因電纜其他特性需進一步評估。
頻率要求：
該連接器最大工作頻率為 6.0GHz，若實際應用中的信號頻率接近或超過此值，需考慮選用更高頻率規格的連接器，以保證信號傳輸不受損。
環境因素：
若使用環境較為惡劣，如存在大量水汽、灰塵等，其 IP68 防水等級可滿足防水需求；若有防塵等其他特殊防護要求，需綜合評估。在強電磁干擾環境下，需關注連接器的屏蔽性能是否滿足要求。
安裝空間與操作便利性：
參考連接器的尺寸（如外徑 22mm，扳手尺寸前后均為 20mm），確認安裝位置是否有足夠空間進行安裝和后期維護操作。對于需要頻繁拆卸和安裝的場景，需考慮連接器的安裝方式是否便捷。
四、技術參數
電纜尺寸
1/2 英寸
型號系列
LCF 12 - 50 系列、ICA 12 - 50 系列、RCF 12 - 50 系列
連接器接口 N 型
連接器類型 OMNI FIT™標準
性別  公頭
標稱阻抗 50 歐姆
最大頻率 6.0GHz
外徑 22mm（0.87 英寸）
前端扳手尺寸 20mm（13/16 英寸）
后端扳手尺寸 20mm（13/16 英寸）
防水等級 IP68
五、產品尺寸
外徑：22mm，該尺寸與適配的 1/2" 同軸電纜規格相匹配，確保連接緊密。
前端扳手操作部位尺寸：20mm（13/16 英寸），方便使用相應工具進行安裝和拆卸操作，保證連接的穩固性。
后端扳手操作部位尺寸：同樣為 20mm（13/16 英寸），前后一致的扳手尺寸設計，便于在不同安裝環境下靈活操作。
六、應用領域
移動通信基站：
在基站建設中，用于連接天線與射頻設備之間的同軸電纜，穩定的信號傳輸性能保障基站與移動終端間的高效通信，降低信號干擾和衰減，提升通話質量和網絡覆蓋范圍。
廣播電視發射系統：
連接發射機與發射天線的同軸饋線，憑借其出色的電氣性能，確保廣播電視信號能夠準確、穩定地發射出去，覆蓋廣大區域，讓觀眾能接收到清晰的音視頻信號。
無線通信測試設備：
在實驗室或生產線上的無線通信測試儀器中，用于連接測試電纜與被測設備，其高精度的信號傳輸特性有助于獲取準確的測試數據，保障產品質量檢測的可靠性。
工業自動化無線控制：
在工業自動化場景中，連接無線傳感器、執行器與控制中心的同軸電纜，實現穩定的數據傳輸，確保自動化生產線的精準控制和高效運行，減少因信號傳輸不穩定導致的生產故障。
