一、產品介紹

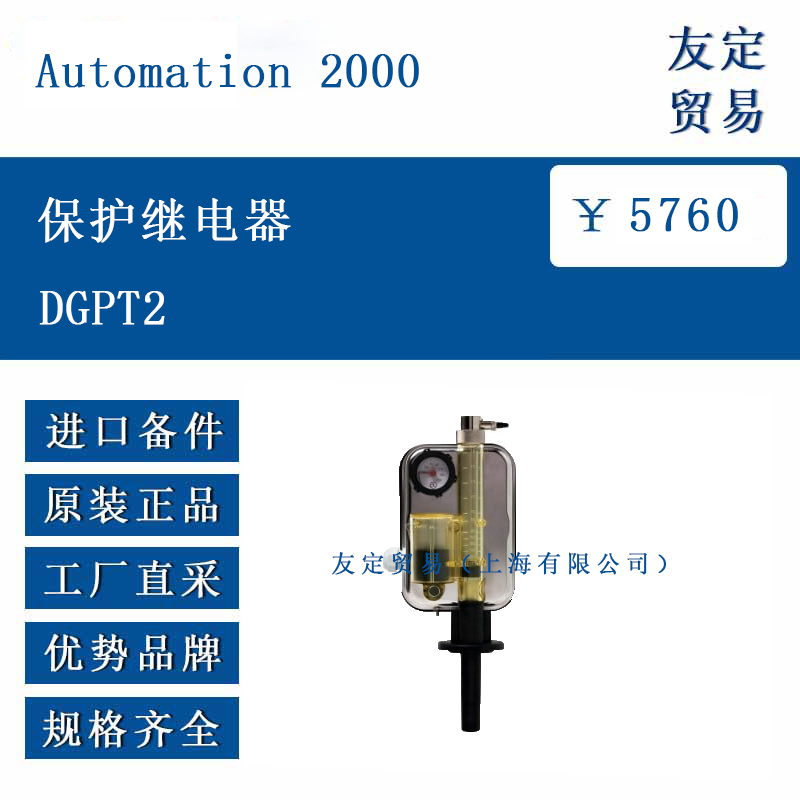

Automation 2000 DGPT2 保護繼電器主要用于電力系統中變壓器等設備的故障監測與保護。其設計緊湊，采用金屬外殼（AISI 304 不銹鋼）和透明塑料殼體（Trogamid® T5004 材料，具備防紫外線特性），支持多種安裝方式（如法蘭安裝）。產品通過監測變壓器內部的氣體濃度、壓力和溫度等參數，實現對電氣故障（如電弧放電、短路、過熱）的實時預警和保護控制，可輸出觸點信號觸發報警或切斷電路。
二、功能特點
多參數監測功能
氣體放電監測：通過簧片觸點檢測變壓器內部氣體體積變化（監測范圍 10–160 cm³，精度 ±5 cm³），當氣體量達到設定閾值時觸發信號。
壓力監測：內置金屬波紋管壓力開關，可調節設定點（范圍 0–500 mbar，精度 ±10 mbar），響應時間＜5 毫秒，用于檢測過壓故障。
溫度監測：配備兩個獨立可調恒溫器（設定范圍 40–140°C，精度 ±2.5°C），支持環境溫度補償，可實時監測變壓器油溫。
高可靠性設計
外殼防護等級為 IP56、IK07，具備防塵、防濺水和抗沖擊性能。
觸點采用轉換觸點（常開 / 常閉），分斷能力適配多種電壓負載（如 24 VDC、250 VAC），滿足工業級應用需求。
材質選用耐腐蝕材料（如 AISI 304 不銹鋼、Viton® 密封件），適應惡劣環境。
靈活配置與測試
支持多種可選功能（如雙氣體觸點、壓力觸點偏移、Pt100 溫度傳感器等），滿足不同應用場景需求。
提供測試接口和流程，可通過磁鐵、按鈕等方式模擬故障信號，驗證觸點動作有效性。
三、選型指南
根據監測參數需求選擇
若需精確監測氣體濃度，可選擇標準單簧片觸點或雙同步觸點（2G 選項）；若需分階段預警，可選用帶偏移的雙觸點（2GD 選項）。
對于高壓系統，需確認壓力開關設定范圍（默認 0–500 mbar，可選 0–700 mbar）是否匹配變壓器過壓保護需求。
安裝環境適配
環境溫度范圍為 -40°C 至 65°C，介電溫度≤140°C，需確保安裝位置溫度在允許范圍內。
若用于海洋或腐蝕性環境，可選配不銹鋼外殼（X 選項）和船用電纜密封套（PA 選項）。
電氣接口匹配
確認接線端子規格（支持 4 mm² 導線）和連接器類型（如 Harting 工業連接器）是否與現有系統兼容。
四、技術參數
項目 參數詳情
外殼材質 金屬部分：AISI 304 不銹鋼；塑料部分：Trogamid® T5004（防紫外線）
防護等級 IP56、IK07
觸點類型 簧片觸點（1 或 2 個）、壓力開關微觸點（1 或 2 個）、恒溫器觸點（2 個）
測量范圍 氣體：10–160 cm³；壓力：0–500 mbar（可選 0–700 mbar）；溫度：40–140°C
精度 氣體：±5 cm³；壓力：±10 mbar；溫度：±2.5°C
工作條件 環境溫度：-40°C~65°C；介電溫度：≤140°C
分斷能力 24–220 VDC（0.25–0.5 A）；250 VAC（功率因數 0.5）
標準合規性 IEC EN 50216-1、IEC EN 50216-3、IEC EN 60529 等
五、產品尺寸
主體尺寸：長 × 寬 × 高約為 297 mm×95 mm×148 mm（參考技術說明中的空間圖示）。
安裝接口：法蘭直徑 85 mm，固定螺栓孔距直徑 97 mm（±2 mm），需預留足夠空間用于接線和散熱。
六、應用領域
工業電力系統
適用于工廠變壓器、電機控制中心的過流、過壓和過熱保護，可與報警系統或斷路器聯動，減少設備停機風險。
能源與輸配電
在變電站、配電網絡中監測電力設備運行狀態，預防因內部故障導致的停電事故，保障供電穩定性。
特殊環境場景
海洋工程、化工行業等腐蝕性環境中，可通過選配不銹鋼外殼和防腐密封件，實現長期可靠運行。
