一、產品介紹

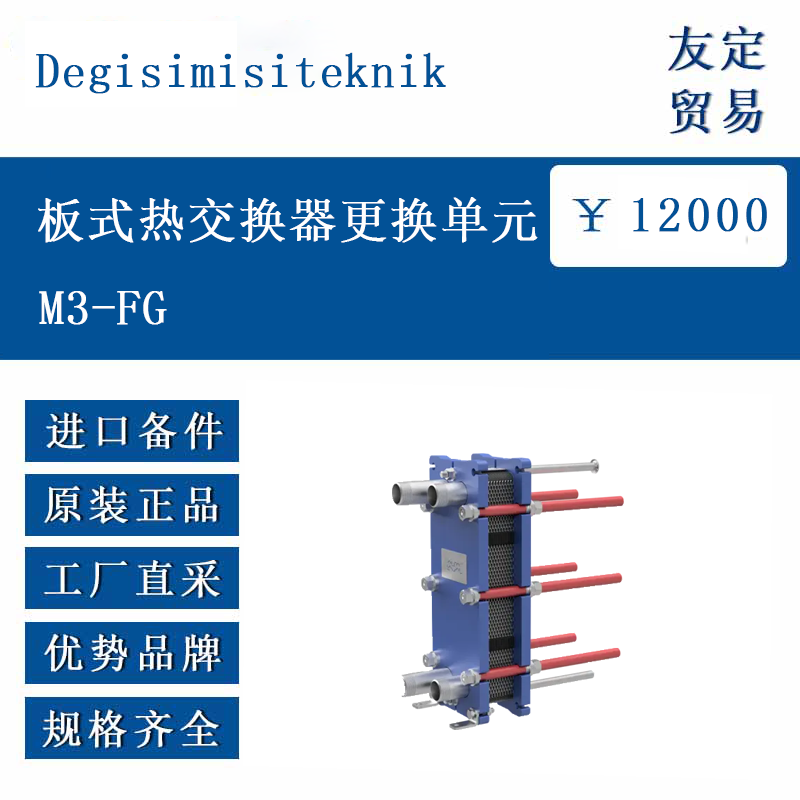

M3-FG 板式熱交換器更換單元由波紋金屬板（材質為 AISI316 不銹鋼）和丁腈橡膠（NBR）密封墊片組成，采用無膠 Clip-On 密封結構。設備通過板間流體通道實現熱量交換，適用于需要替換或升級原有熱交換器的場景，不含溫度 / 壓力顯示、控制閥門等附加裝置，相關自動化系統需由用戶自行設計安裝。
二、功能特點
結構設計：模塊化組裝，便于拆卸維護，金屬板數量可靈活調整以適配不同熱負荷需求。
材質性能：不銹鋼板耐腐蝕，丁腈橡膠墊片適應多種流體環境，工作溫度最高 90°C，壓力最大 10bar。
兼容性：接口為內螺紋設計（M3-T5 系列），適用于多種管徑連接。
三、選型指南
熱容量匹配：根據需求選擇對應 kW 規格（如 16kW、20kW、25kW 等），參考一次側 / 二次側溫度參數。
流體要求：介質氯離子含量需≤150ppm，pH≥8，否則可能影響設備壽命（超出范圍需特殊處理）。
安裝尺寸：參考型號對應尺寸（如 M3 系列高度 480mm、寬度 180mm），確保空間適配。
四、技術參數
參數 M3-FG 系列典型值
熱容量范圍 16kW-60kW
一次側流量 2.8-10.5 m³/h（對應 16-60kW）
二次側流量 0.4-1.3 m³/h（對應 16-60kW）
最大工作溫度 90°C
最大工作壓力 10bar
板材材質 AISI316 不銹鋼
密封材質 丁腈橡膠（NBR）
接口規格 內螺紋（M3-T5 系列）


五、產品尺寸

型號 高度（mm） 寬度（mm） 接口長度（mm）
M3-FG 480 180 300-500

注：長度因接口規格不同略有差異，需以具體型號為準。
六、應用領域
暖通系統：住宅或商業建筑的供暖 / 制冷循環，如熱水與空氣的熱交換（參考 “Kullan?m Suyu Devresi” 應用場景）。
工業流程：化工、食品行業的液體加熱 / 冷卻（如文檔提及的 “IS? POMPASI” 熱力泵系統）。
能源領域：小型熱力站或余熱回收系統，適配中等熱負荷需求（基于規格參數推斷）。
