一、產品介紹

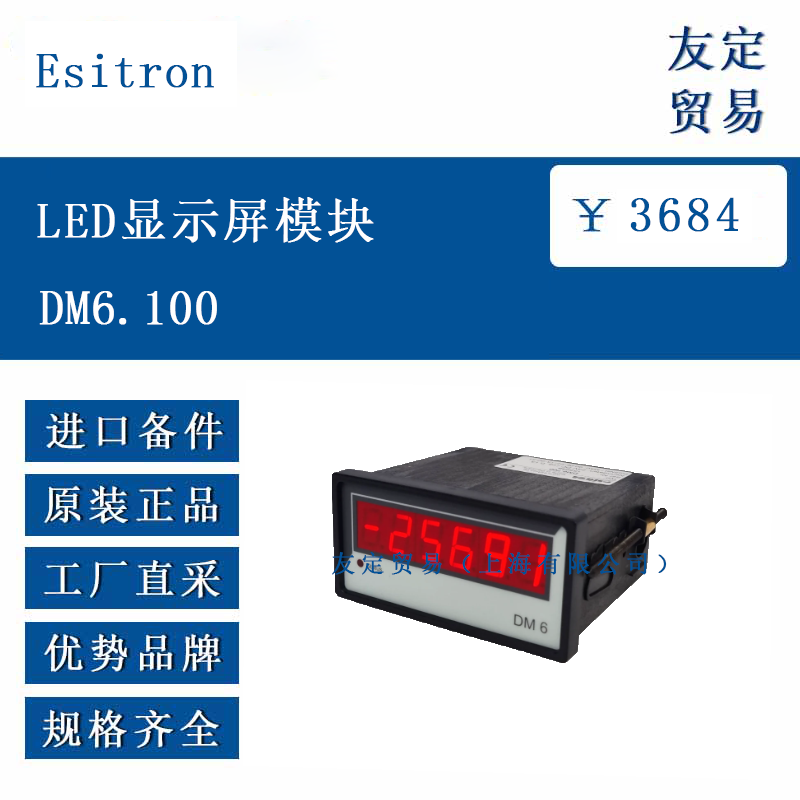

　　Esitron DM6.100 LED 顯示屏模塊為 6 位 7 段式顯示模塊，采用紅色 LED 燈珠，字符高度 14mm，在 5 米距離內可清晰辨識顯示內容。模塊集成 Profinet、P115rofibus-DP、EtherCAT、CANopen 等通信接口，支持通過內置接口直接接入多種工業網絡，RJ45 接口配備狀態指示燈，便于實時監控網絡連接狀態。模塊可接收主設備傳234輸的數據，515將其轉換為數字、特殊字符或部分字母顯示，支持顯示帶符號數值、小數點及小數位，適用于實時呈現壓力、流量、溫度、速度等過程數據。

　　二、功能特點

　　多接口兼容性：提供 Profibus-DP、Profinet-IO、CANopen DS301、EtherCAT CoE 等標準工業通信接口，可通過接口配置選擇不同工作模式，滿足多樣化的系統集成需求。靈活的顯示控56制：支持直接選擇單個數字字符、設置小數點位置，每個數字可獨立開啟閃爍功能，用于突出顯示超限或報警狀態；同時支持單獨激活顯示段，滿足個性化顯示需求。自適應調節功能：亮度可調節，適應不同環境光照條件；集成測試功能，便于設備調試與維護。

　　三、選型指南

　　通信協議匹配：根據系統采用的工業網絡類型（如 Profibus-DP、Profinet 等）選擇對應接口型號，DM6.100 支持 Profibus-DP 協議，確保與主設備通信兼容。顯示內容需求：若需顯示帶符號數值、小數點或特殊字符，需確認模塊字符集是否覆蓋所需內容；對于報警提示場景，可優先利用閃爍功能提升信息辨識度。環境條件適配：模塊工作溫度范圍為 0…50°C，存儲溫度 - 20…+70°C，防護等級 IP64（垂直安裝時），需根據使用環境的溫度、濕度及防護要求評估適用性。

　　四、技術參數

　　參數類別具體參數顯示類型7 段式 LED，紅色，6 位，字符高度 14mm通信接口Profibus-DP，支持 GSD 文件配置，數據速率 12 MBit/s電源電壓24 Vdc（工作范圍 18-32 Vdc）工作溫度0…50°C（運行），-20…+70°C（存儲）濕度 90%，無冷凝防護等級前面板 IP64（垂直安裝時）數據接口RJ45（帶鏈路和活動指示燈）、Sub-D9 接口，支持終端電阻切換配置文件支持 GSDML 文件（Profinet）、GSD 文件（Profibus-DP）、EDS 文件（CANopen）尺寸（安裝開孔）符合 DIN 43700 標準，開孔尺寸\(45^{+0.6}×92^{+0.8}~mm\)

　　五、產品尺寸

　　外形尺寸：未明確標注整體尺寸，安裝開孔尺寸為\(45^{+0.6}×92^{+0.8}~mm\)，符合 DIN 43700 標準。接口尺寸：采用 Sub-D9 接口和 RJ45 接口，適配標準工業連接器，便于模塊化安裝與布線。

　　六、應用領域

　　工業自動化：可集成于 PLC 控制系統，實時顯示生產線的壓力、流量、溫度等過程參數，或作為傳感器、編碼器等設備的狀態監控終端。機械工程：用于機床、設備操作面板，顯示運行速度、計數器值、故障代碼等信息，輔助操作人員監控設備狀態。過程控制：在化工、電力、水處理等領域，作為現場數據顯示單元，支持實時數據可視化與超限報警提示。簡單信息展示16：適用于小型商業場景或公共設施，如顯示數值型信息（如價格、計數器值等），滿足基礎信息傳遞需求。
