一、產品介紹

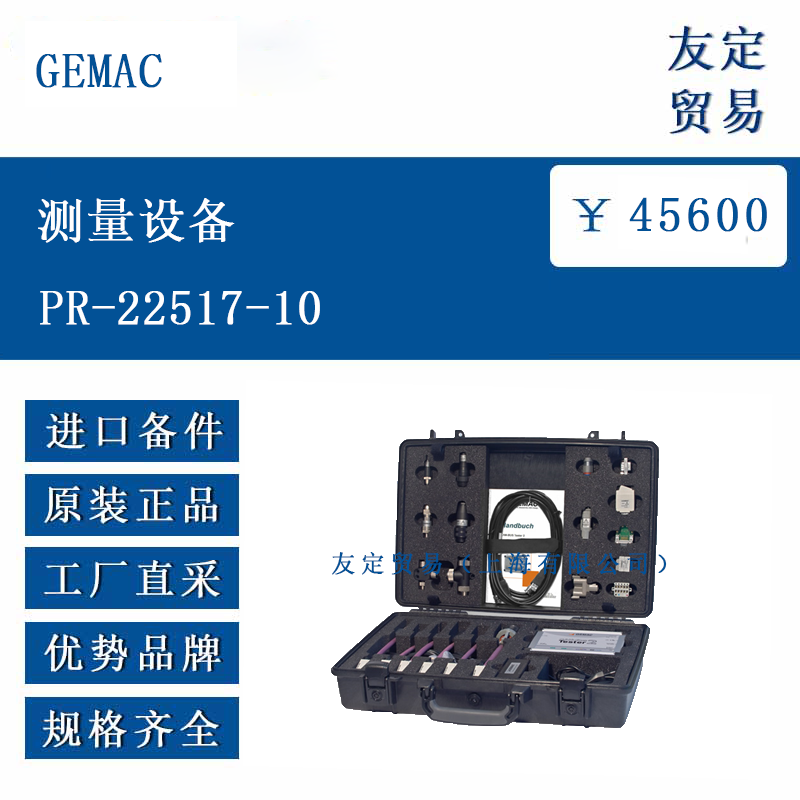

GEMAC PR-22517-10 測量設備是針對 CAN 總線系統設計的檢測工具，主要用于分析總線物理信號質量與協議層數據。設備支持 CAN、CANopen、DeviceNet、SAE J1939 等多種協議，可檢測總線電壓、信號邊沿陡度、共模干擾等物理層參數，同時具備協議解碼、總線負載監測、錯誤幀計數等功能。通過實時監控與數據分析，可幫助用戶識別總線通信中的潛在故障，如信號干擾、節點異常等，適用于設備研發、生產調試及維護階段的總線診斷。
二、功能特點
多協議兼容性：支持 CAN 及主流 CAN 衍生協議（如 CANopen、SAE J1939），可滿足不同行業的總線檢測需求。
物理層檢測：提供 2 通道示波器功能（CAN_H/CAN_L），可測量差分電壓、信號邊沿陡度、共模電壓等參數，評估信號質量與干擾水平。
協議層分析：具備協議解碼功能，支持符號化追蹤顯示，可實時監控總線負載、主動 / 被動錯誤幀計數，輔助定位通信協議層問題。
快速測試與評估：支持 10 秒內自動快速測試，生成包含閾值對比的評估結果，簡化檢測流程。
數據管理功能：支持項目管理（預定義節點列表、閾值設置）、測量數據存檔及 PDF 報告生成，便于檢測結果的追溯與分析。
三、選型指南
協議匹配需求：若檢測對象涉及 CANopen、DeviceNet 等協議，需確認設備是否支持對應協議插件。
檢測場景側重：
若需高頻次現場檢測，可關注設備的便攜性；
若用于研發階段的深度分析，需確認協議解碼深度與示波器采樣率是否滿足需求。
集成兼容性：設備支持通過 USB 連接 Windows 系統，需確保與現有測試平臺的軟件兼容性。
四、技術參數
支持協議 CAN、CANopen、DeviceNet、SAE J1939、ISOBUS、NMEA2000
示波器功能 2 通道（CAN_H/CAN_L 差分信號），支持信號邊沿陡度、干擾電壓范圍測量
 測量參數 總線電壓、共模電壓、信號電平比率、總線負載率、錯誤幀計數
觸發功能 在線觸發（實時監控邏輯與物理錯誤），支持外部示波器觸發輸出
數據接口 USB（連接 PC 或筆記本電腦）
五、產品尺寸
 GEMAC 尺寸為 170mm×134mm×40mm，實際尺寸需以產品規格表為準。
六、應用領域
汽車電子：用于車載 CAN 總線系統的生產檢測與故障排查，如 ECU 通信測試、信號干擾分析。
工業自動化：適用于工廠自動化設備的 CANopen 總線調試，監測總線負載與節點通信穩定性。
工程機械：支持 SAE J1939 協議，可用于重型機械、農業設備的總線診斷，確保多設備協同工作可靠性。
研發與測試：在設備研發階段提供總線信號質量分析，輔助優化 CAN 網絡設計，提升系統穩定性。
