一、產品介紹

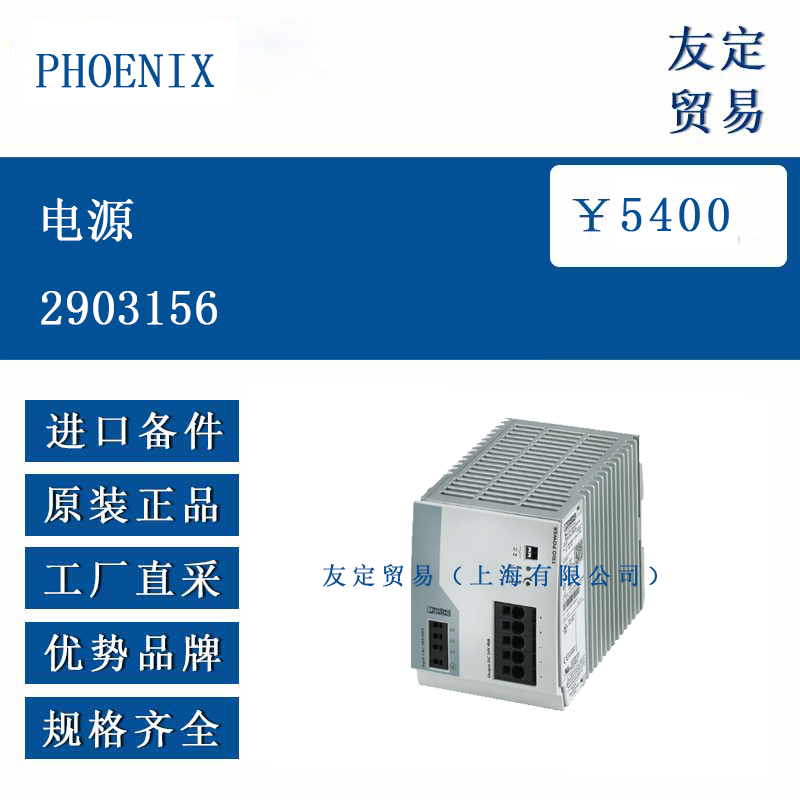

TRIO-PS-2G/3AC/24DC/40 是一款適用于 DIN 導軌安裝的初級開關模式電源。它采用了無需工具的快速連接技術，對于實心導線和配備套管的柔性導線都能便捷連接。該電源專為滿足各類工業應用需求而設計，在機械制造等領域廣泛應用。它能將三相交流電轉換為穩定的 24V 直流電輸出，為負載設備提供可靠的電力支持 。

二、功能特點

動態功率裕度：具備動態 Boost 功能，能夠在短時間內提供額外的功率輸出，例如可達到 60A 持續 5s，以滿足負載設備啟動時等瞬間大功率需求 。
寬范圍輸入電壓：額定輸入電壓范圍為 3x400V AC...500V AC，輸入電壓允許波動范圍在 3x400V AC...500V AC -20%...+15% ，可適應不同地區或不同工況下的電壓變化，減少因電壓不穩定導致的設備故障風險。
高效轉換：轉換效率較高，在 400V AC 輸入時典型效率可達 93% ，在 480V AC 輸入時典型效率可達 93.3%，高效的轉換意味著在運行過程中能夠減少能源損耗，降低使用成本。
堅固耐用設計：外殼采用金屬材質，具體為鋁 (AlMg3)，具有良好的機械強度和抗沖擊性能；阻燃等級符合 UL 94 標準（殼體 / 接線端子）V0 ，能夠有效防止火災隱患；其電氣強度高，能適應較為惡劣的電氣環境，保障電源自身以及連接設備的運行安全。
寬工作溫度范圍：運行環境溫度范圍為 - 25°C...70°C ，在高于 60°C 時會有 2.5%/K 的降額，存放 / 運輸溫度范圍為 - 40°C...85°C，并且在 - 40°C 下能可靠啟動，可滿足不同地區和不同工作場景下的使用需求，無論是寒冷地區還是炎熱環境，都能保持穩定工作。
便捷連接技術：采用直插式連接方式，無需額外工具即可完成導線連接，操作簡單快捷，節省安裝時間，提高工作效率，同時也降低了因安裝不當導致的連接故障概率。
三、選型指南
確定負載需求：明確需要供電的設備的電壓、電流以及功率要求。例如，如果負載設備需要穩定的 24V 直流電源，且工作電流最大值接近或超過 40A，那么該電源可能不太適用，需選擇更大電流輸出的電源型號；若負載設備對電壓精度要求極高，如要求輸出電壓波動在極小范圍內，雖然該電源輸出電壓精度為 ±1%，但如果不能滿足需求，也需考慮其他更精密的電源產品。
考慮輸入電源情況：確認現場可用的輸入電源類型和參數。若現場只有單相交流電，那么此款三相輸入的電源就無法使用；若現場三相交流電的電壓范圍不在該電源允許的 3x400V AC...500V AC -20%...+15% 范圍內，同樣需要重新選型。
工作環境因素：考慮電源使用場所的環境溫度、濕度、海拔等條件。如果使用環境溫度經常高于 70°C，由于該電源在高于 60°C 時會降額使用，可能無法滿足實際負載功率需求，需要選擇更耐高溫的電源產品；若使用環境濕度較大，超過允許的最大相對濕度≤95% (25°C 時，無冷凝)，或者海拔超過 4000m（該電源在超過 2000m 有 10%/1000m 的降額），都要綜合評估該電源是否適用。
安裝空間和方式：該電源為 DIN 導軌安裝方式，如果安裝空間有限，無法滿足其安裝尺寸要求，或者現場安裝方式不允許采用 DIN 導軌安裝，那么需要選擇其他安裝形式的電源產品 。
四、技術參數
輸入參數
額定輸入電壓范圍：3x400V AC...500V AC
輸入電壓范圍：3x400V AC...500V AC -20%...+15%
AC 頻率范圍：50Hz...60Hz
頻率范圍 (fN)：50Hz...60Hz ±5Hz
電流消耗：3x1.9A (400V AC)
額定功耗：1335.1VA
推薦斷路器用于輸入保護：10A...16A (特性 B、C、D、K)
輸出參數
額定輸出電壓：24V DC ±1%
額定輸出電流 (iN)：40A
輸出功率：960W
輸出電壓（USet）的設置范圍：24V DC...28V DC (> 24V DC，穩定容量限制)
Dynamic Boost (IDyn.Boost)：60A (5s)
最大空載功耗：典型值 14W (400V AC)
其他參數
安裝距離：右 / 左 0mm / 0mm ，上 / 下 50mm / 50mm
安裝位置：水平 DIN 導軌 NS 35 ，EN 60715
防護等級：IP20
外殼材料：金屬（鋁 AlMg3）
環境溫度（運行）：-25°C...70°C (> 60°C 降額: 2.5%/K)
環境溫度（存儲 / 運輸）：-40°C...85°C
環境溫度（啟動類型測試）：-40°C
最大高度：≤4000m (> 2000m ，降額: 10%/1000m)
氣候等級：3K3（符合 EN 60721）
最大允許相對濕度（運行）：≤95% (在 25°C ，無冷凝)
沖擊：11ms ，15g ，在每個空間方向（根據 IEC 60068 - 2 - 27）
振動（運行）：DNV GL CG - 0339 / 等級 B，2Hz - 100Hz 共振搜索，90 分鐘共振，2Hz - 13.2Hz ，±1mm 振幅 ，13.2Hz - 100Hz ，0.7g 加速度
五、產品尺寸
寬度 110毫米
高度 130毫米
深度 160毫米

六、應用領域
工業自動化生產線：在自動化生產線上，眾多設備如傳感器、控制器、執行器等都需要穩定的直流電源供電。該電源能夠為這些設備提供穩定的 24V 直流電，滿足其工作需求，確保生產線的正常運行，例如汽車制造、電子設備制造等行業的自動化生產線。
機械設備制造：各類機械設備中的控制系統、電機驅動器等部分常需要 24V 直流電源。該電源的動態功率裕度和寬范圍輸入電壓等特性，使其能適應機械設備在啟動、運行過程中的不同工況，保障設備穩定運行，像機床設備、包裝機械設備等。
工廠配電系統：可作為工廠配電系統中的一部分，將三相交流電轉換為穩定的 24V 直流電，為工廠內一些對電源穩定性要求較高的小型設備或控制系統供電，實現電力的合理分配和使用。
交通運輸設備：在一些交通運輸設備的電氣控制系統中也有應用，例如軌道交通車輛中的部分控制電路、信號系統等可能會使用該電源提供的 24V 直流電，確保設備在不同的運行環境下可靠工作。
