一、產品介紹

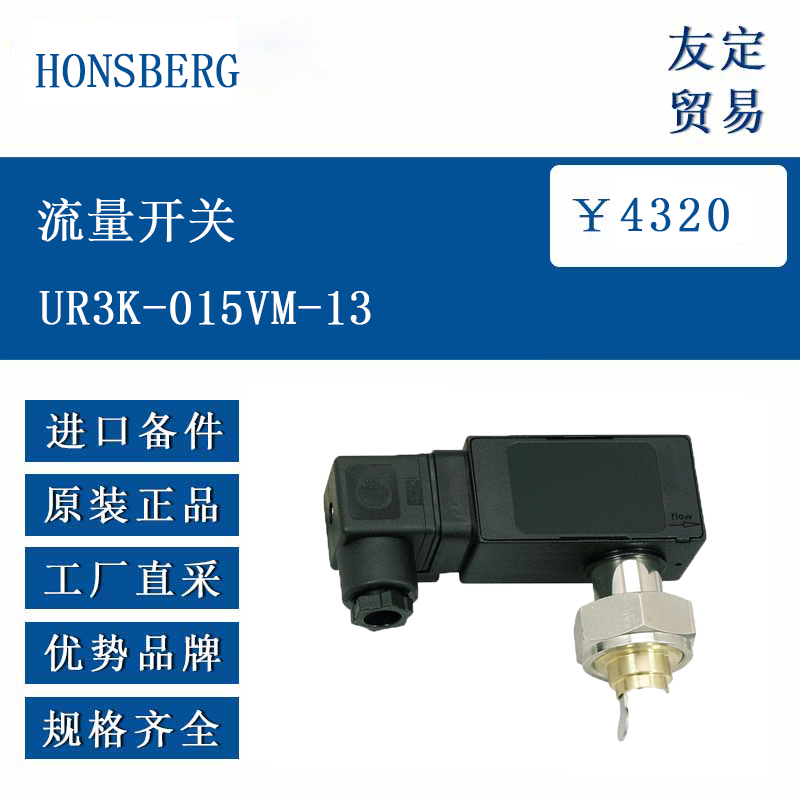

HONSBERG UR3K-015VM-13 流量開關基于彈簧支撐槳葉原理與磁簧開關觸發機制設計，主要用于監測流體流量并輸出開關信號。設備采用黃銅材質，支持焊接 / 釬焊連接，適配 DN15-20 管徑。其工作原理為：當流體流經管道時，槳葉受流體動力作用偏轉，通過磁性耦合觸發內部磁簧開關，實現流量狀態的電氣信號輸出。該開關適用于水、油等低粘度流體，可在工業管道系統中實時監測流量是否達到預設閾值，輔助控制系統完成流量保護或流程控制。
二、功能特點
低壓力損失：結構設計優化，流體通過時壓力損失較小，減少對系統流體動力的影響。
緊湊設計：體積小巧（參考 DN15-20 型號尺寸），適用于空間受限的安裝環境。
多連接方式：采用焊接 / 釬焊連接（V 型），確保管道連接的密封性與可靠性。
可調切換點：通過調節螺絲（位于閥體下方）可手動調整流量切換范圍，順時針旋轉降低切換點，逆時針旋轉提高切換點，調節精度為 1 l/min/ 圈。
電氣兼容性：適配 DIN 43650-A/ISO 4400 標準插頭，支持歐姆負載，電容、電感等負載需搭配保護電路。
三、選型指南
確認介質為液體（如水、油），非氣體；油類需提供粘度、溫度及規格（如 ISO VG 68）。
避免用于含大量固體顆粒的流體，如需使用需前置過濾器（建議磁性過濾器過濾鐵磁性雜質）。
管徑與流量范圍：
適配 DN15-20 管徑，對應流量切換范圍為 8.5-11.0 l/min（水平向內流動，流量遞減場景）。
若需其他流量范圍，可咨詢特殊型號（如 DN25-40 對應 15.0-20.0 l/min）。
安裝方向：
標準安裝為水平管道且流體從內側流入，避免開關頭朝下安裝；其他方向可能影響切換點精度，需提前評估。
材質與環境：
黃銅材質適用于非腐蝕性環境，若接觸腐蝕性介質需選擇不銹鋼材質型號（如 UR3K-...K）。
四、技術參數
公稱直徑 DN15-20
連接方式 焊接 / 釬焊（V 型接口）
主體材質 黃銅（CW614N 鍍鎳），接觸介質部件含 1.4310 不銹鋼、NBR 密封件
流量范圍 8.5-11.0 l/min（水平向內流動，遞減流量）
最大流量 20 l/min（推薦值）
電氣接口 DIN 43650-A 插頭，支持 DC/AC 信號，負載類型需匹配保護電路
重量 0.3 kg
五、產品尺寸
參數類別 具體尺寸（DN15-20 型號）
長度（H） 18.5 mm
外徑（D） 13 mm
六、應用領域
工業冷卻系統：監測機床、液壓站冷卻液流量，防止因流量不足導致設備過熱損壞。
潤滑系統：在齒輪箱、軸承潤滑管道中檢測潤滑油流量，確保潤滑效果，避免機械磨損。
水處理設備：用于水泵出口或過濾裝置前端，監測水流狀態，聯動控制泵啟停或報警。
食品與制藥行業：適配清潔流體（需確認材質符合衛生標準），監測生產線管道內液體流量。
