一、產品介紹

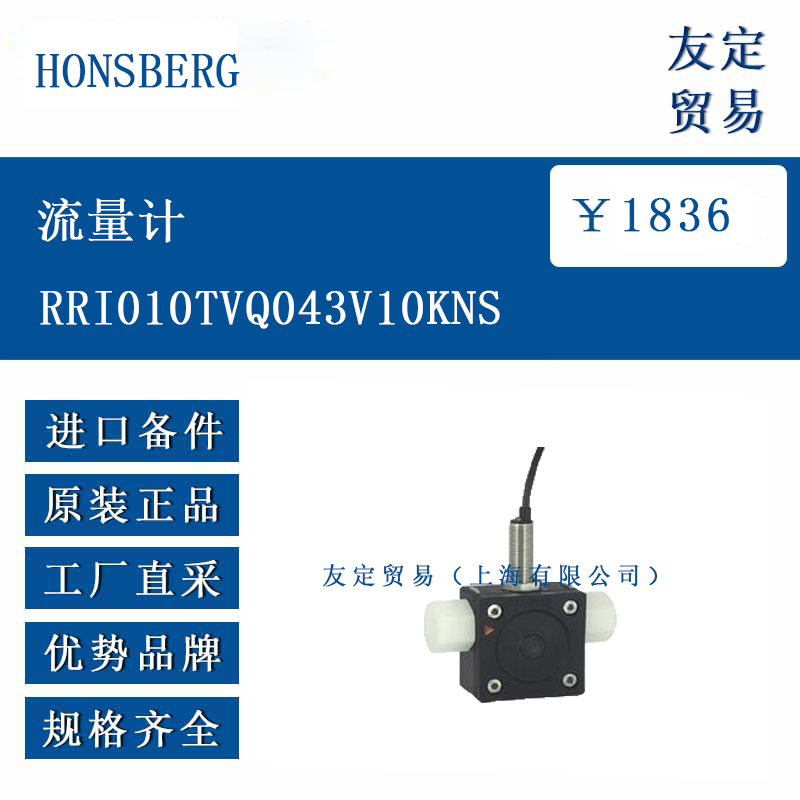

Honsberg RRI010TVQ043V10KNS 流量計屬于渦輪式流量測量設備，主要用于精確測量液體介質的流量。設備采用不銹鋼材質（如 1.4305、1.4571 等），具備耐腐蝕性能，適配 DN10 管徑。其工作原理為：流體推動內部渦輪葉片旋轉，通過電磁感應傳感器檢測渦輪轉速，進而計算出流量值，支持模擬量（如 4-20mA）或脈沖信號輸出。該流量計適用于石油、化工、制藥等行業的清潔液體測量，可實時監測流量并提供準確數據，輔助控制系統優化流程。
二、功能特點
高精度測量：渦輪設計優化，測量精度較高（參考同類產品誤差 ±0.5%~±1%），適用于對流量數據要求嚴格的場景。
耐腐蝕材質：主體采用不銹鋼材質，密封件為 FKM 或 PTFE，適用于腐蝕性液體或高純度介質（如制藥行業純化水）。
寬量程比：具備較寬的流量測量范圍（如 0.1-10 l/min，具體以官方參數為準），可適應不同工況下的流量變化。
低壓力損失：流體通過時阻力小，對系統壓力影響較小，適合低壓管道系統。
多種信號輸出：支持 4-20mA 電流信號、脈沖信號（如頻率輸出），兼容 PLC、DCS 等控制系統。
三、選型指南
介質類型與特性：
確認介質為低粘度清潔液體（如水、液壓油、溶劑），非氣體或含顆粒流體；若介質含雜質，需前置過濾器（精度≥50μm）。
油類介質需提供粘度（如 ISO VG 32）、溫度（工作溫度范圍 - 20°C~80°C，需與官方確認）。
管徑與流量范圍：
適配 DN10 管徑，需確認實際流量在設備量程內（如最小流量≥0.1 l/min，最大流量≤10 l/min）。
安裝要求：
需預留上下游直管段（上游≥5DN，下游≥2DN），避免渦流影響測量精度；推薦水平安裝，渦輪軸保持水平。
電氣兼容性：
確認電源電壓（如 24V DC）與輸出信號類型（如 4-20mA）匹配控制系統，脈沖輸出需明確頻率范圍。
四、技術參數
公稱直徑 DN10
材質 不銹鋼（1.4305 閥體，1.4571 渦輪），密封件 FKM/PTFE
測量范圍 0.1-10 l/min（液體）
精度等級 ±0.5% FS（典型值）
輸出信號 4-20mA 模擬量或脈沖信號（如 0-10kHz）
電源電壓 24V DC（±10%）
防護等級 IP65（防塵防水，適用于室內外環境）
連接方式 螺紋連接（如 G1/4”）或法蘭連接（需定制）
重量 約 0.2 kg
五、產品尺寸
參數類別 具體尺寸（DN10 型號）
長度 約 120 mm
外徑 約 25 mm
安裝接口尺寸 螺紋 G1/4” 或?qū)?yīng)法蘭孔距
六、應用領域
石油化工：測量化工原料、潤滑油流量，監控反應釜進料或管道輸送量。
制藥行業：用于純化水、藥液等高純度液體的流量監測，符合 GMP 標準。
食品飲料：測量果汁、食用油等流體流量，支持衛生級管道安裝。
液壓系統：在工程機械、機床液壓回路中監測油液流量，優化系統效率。
實驗室設備：適配小型管道系統，用于精確測量實驗用液體流量。
