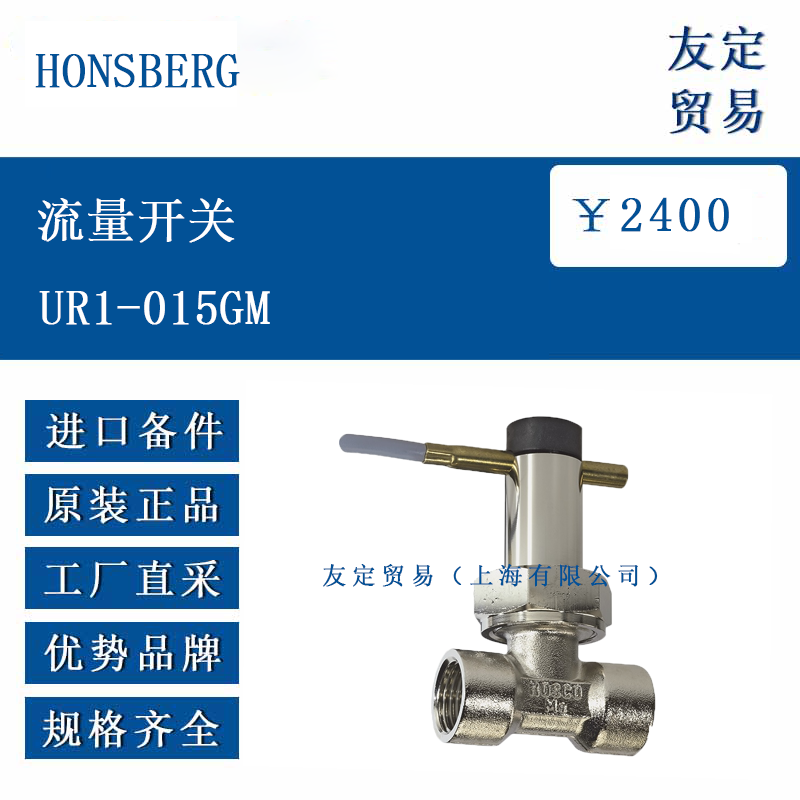

歐洲進口 HONSBERG UR1-015GM 流量開關
產品型號:UR1-015GM
廠商性質:供應商
公司名稱:友定貿易(上海)有限公司
地 址:上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人:陳結川
聯系電話:17721247470
公司類型:供應商
主營產品: 風向標 、柱塞泵 、光源板 、分配器 、電阻器 、控制箱 、溫度計 計量泵 、計量閥 、單向閥 、減速機 、齒輪箱 、指示器 、電磁閥
所在地區:上海市 上海市
注冊時間:2024-08-12
一、產品介紹
HONSBERG UR1-015GM 流量開關采用槳葉式工作原理,通過流體推動內部槳葉偏轉,觸發磁簧開關實現流量狀態的監測與信號輸出。設備主體為黃銅材質(CW614N 鍍鎳),適配 DN15 管徑,支持螺紋連接。其主要功能是在管道系統中實時檢測流體流量,當流量達到預設閾值時輸出開關信號,適用于水、油等低粘度清潔流體,可用于控制泵啟停、報警或聯動其他設備,保障系統流程的穩定性。
二、功能特點
結構緊湊:體積小巧,適合安裝在空間受限的管道系統中,不占用過多安裝空間。
低壓力損失:流體通過時阻力較小,對系統的壓力影響可忽略,適用于低壓或?qū)毫γ舾械膱鼍啊?br />
手動可調切換點:通過內部調節螺絲可手動調整流量切換閾值,適應不同工況的流量監測需求,調節操作簡便。
可靠的連接方式:采用螺紋連接,安裝便捷且密封性強,減少流體泄漏風險。
電氣兼容性:適配標準電氣接口,信號輸出穩定,可與多種控制系統(如 PLC、DCS)兼容。
三、選型指南
流體類型與特性:
適用于液體介質(如水、液壓油、潤滑油),不適用于氣體或高粘度、含顆粒的流體;若介質為油類,需提供粘度(如 ISO VG 68)及溫度參數。
避免用于含大量雜質的流體,如需使用,建議在前端安裝過濾器。
管徑與流量范圍:
僅適配 DN15 管徑,對應流量切換范圍需參考官方參數。
安裝方向與環境:
推薦水平安裝,流體方向需與設備標識一致,避免垂直或倒置安裝影響測量精度;安裝時需預留上下游直管段(上游≥5DN,下游≥2DN)。
黃銅材質適用于非腐蝕性環境,若介質具有腐蝕性,需選擇不銹鋼材質型號(如 UR1-...K)。
電氣參數匹配:
確認設備電源電壓(如 24V DC)與輸出信號類型(如常開 / 常閉觸點)與控制系統兼容,感性負載需搭配保護電路。
四、技術參數
公稱直徑 DN15
主體材質 黃銅(CW614N 鍍鎳),接觸介質部件含不銹鋼、NBR 密封件
連接方式 螺紋連接(如 G1/2”)
流量范圍 8.5-11.0 L/min(水平流動,遞減流量場景)
最大允許壓力 16 bar(工業級常規標準)
工作溫度 -10°C~80°C(非極端環境適用)
信號輸出 磁簧開關(SPST),觸點容量 24V DC/0.5A
防護等級 IP54(防塵防濺水,適用于室內工業環境)
重量 約 0.3 kg
五、產品尺寸
參數類別 具體尺寸(DN15 型號)
長度 約 100 mm
外徑 約 20 mm
螺紋接口 G1/2”(適配標準管道螺紋)
六、應用領域
工業冷卻系統:監測機床、空壓機等設備的冷卻液流量,防止因流量不足導致設備過熱。
潤滑系統:在齒輪箱、軸承潤滑回路中檢測潤滑油流量,確保潤滑效果,避免機械磨損。
水處理設備:用于水泵出口或過濾裝置前,監測水流狀態,聯動控制設備啟?;驁?bào)警。
液壓系統:在工程機械、自動化生產線的液壓管道中,監測油液流量以優化系統運行效率。
食品與飲料行業:適配清潔流體(需確認材質符合衛生標準),用于生產線中的液體流量監測
