一、產品介紹

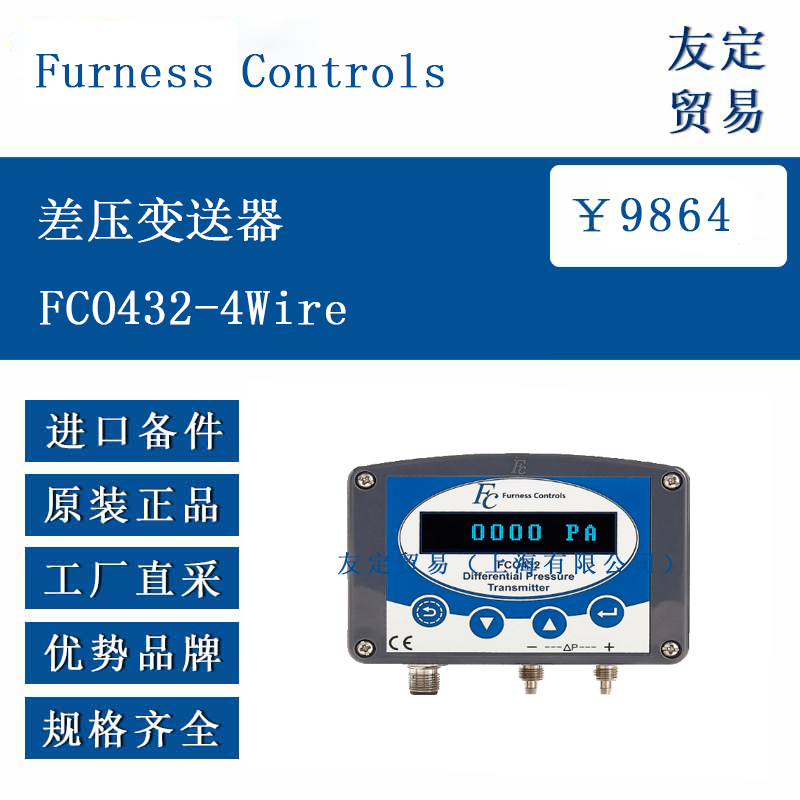

FCO432-4Wire 差壓變送器是一款適用于清潔環境的低差壓測量設備，采用 4 線制設計，支持電壓輸出或電流環配置。該變送器的輸出可線性對應差壓值，也可通過平方根函數輸出，便于搭配皮托管或其他流量元件使用。可選 OLED 或 LCD 顯示屏，可顯示多種工程單位，同時配備兩個獨立繼電器，能提供報警信號。其設計具備自動歸零和遠程歸零功能，提升了測量的便利性和準確性。
二、功能特點
多量程選擇：提供多種型號，測量范圍從 ±50Pa 到 - 1bar 至 + 10bar 不等，滿足不同場景的差壓測量需求。
高精度測量：在 20°C 時，增強型精度在 10%-100% 量程內為 ±(0.25% 讀數 + 1 位)，0-10% 量程內為 ±(0.025% 量程 + 1 位)。
靈活輸出配置：支持 2 線制 4-20mA 或 4 線制電壓輸出（如 0-1V、±1V 等），輸出分辨率高，如 4-20mA 輸出分辨率為 0.3μA。
寬量程調整：量程可在 10%-100% 范圍內調整，當量程小于 20% 時，精度按標準規格執行。
顯示與報警功能：可選低功耗 LCD 或高亮度藍色 OLED 顯示，搭配薄膜鍵盤便于現場配置，兩個繼電器可設置報警閾值。
環境適應性：工作溫度范圍為 - 10 至 60°C，外殼防護等級 IP54，適用于多種工業環境。
通信與校準：內置 Micro-USB 接口用于設備配置，可選外部 RS232、RS485 或 USB 端口，支持自動或遠程歸零。
三、選型指南
測量范圍匹配：根據實際需求選擇合適的量程型號，如 Model 1（±50Pa）適用于微差壓場景，Model 8（±1bar）適用于中等壓力差測量。
輸出類型需求：若需電壓輸出（如 0-10V），選擇 4 線制配置；若需電流環傳輸，可選用 2 線制 4-20mA 版本。
精度要求：若需高精度測量（如 0.25% 讀數），可選擇增強型精度規格，標準精度為 0.5% 讀數。
顯示與控制需求：需要現場顯示可選擇 OLED 或 LCD 版本，需要遠程控制可配置自動歸零或遠程歸零功能。
環境條件：確認使用環境溫度在 - 10 至 60°C 范圍內，介質為空氣或非腐蝕性氣體（最大 95% 濕度無冷凝）。
接口兼容性：氣動端口支持 6mm OD×4mm ID 軟管，可選 4mm OD×3mm ID 管件、?”BSPF 或 ¼”BSPF 接口，確保與現場管路匹配。
四、技術參數
測量范圍 Model 4: ±2500Pa 至 Model 11: -1bar 至 + 10bar（多種型號可選）
精度（20°C） 增強型：10%-100% 量程 ±(0.25% 讀數 + 1 位)，0-10% 量程 ±(0.025% 量程 + 1 位)
標準型：10%-100% 量程 ±(0.5% 讀數 + 1 位)，0-10% 量程 ±(0.05% 量程 + 1 位)
長期漂移 典型值 0.2%/ 年
溫度系數 標準型：零點 < 0.2%/°C，量程 < 0.4%/°C
增強型：零點 < 0.02%/°C，量程 < 0.02%/°C
工作溫度 -10 至 60°C
輸出類型 4 線制：0-1V、±1V、0-2V、±2V、0-5V、±5V、0-10V、±10V（電壓輸出）
輸出分辨率 0.1mV（0-1V 等輸出），0.35mV（0-5V 等輸出）
過載能力 20 倍差壓量程
靜壓 ±1bar 表壓
響應時間 最小階躍響應 100ms，輸出更新 50ms
電源 4 線制隔離：24Vdc±10%，30mA（帶自動歸零、OLED 顯示時 100mA）
外殼防護 IP54 級 ABS 外殼
接觸介質材料 銅、黃銅、鎳、云母及 PVC
重量 0.5kg
五、產品尺寸
外形尺寸：寬 120mm× 高 85mm× 深 58mm。
六、應用領域
HVAC 系統：用于測量風管內的壓力差、過濾器阻力監測等，確保通風系統高效運行。
工業過程控制：在化工、制藥等行業中，用于監測管道內的壓力差，實現流量計算或設備狀態監控。
流量測量：搭配皮托管或文丘里管等流量元件，通過平方根輸出功能計算流體流速和流量。
潔凈室環境：適用于半導體、醫療等潔凈室的微差壓測量，保證環境壓力穩定。
設備狀態監測：用于監測風機、泵等設備的進出口壓力差，判斷設備運行狀態。
