產品介紹

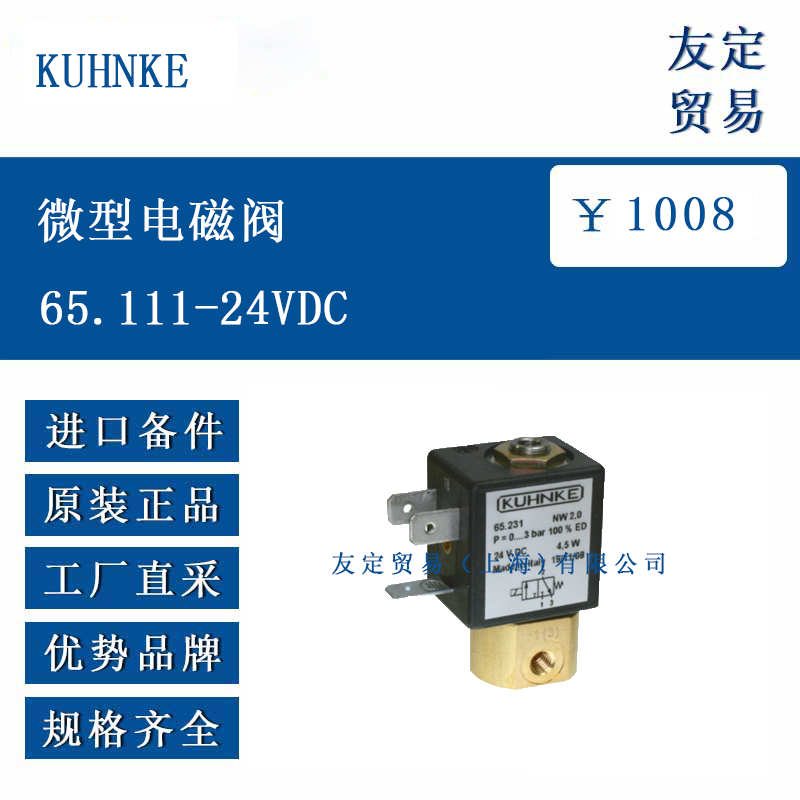

KUHNKE 65.111-24VDC 是一款微型電磁閥，屬于直接控制的 3/2 通座閥（2/2 通可按需定制）， nominal orifice 為 1mm。該電磁閥采用電磁驅動，彈簧復位，配備標準底座，也可根據需求選擇法蘭底座或螺紋底座。電氣連接方式支持設備插座（需參考配件）或可選飛線，帶有保護觸點，符合 VDE 0580 和 VDE 0110 標準。作為標準型號，其設計適用于持續工作場景，能在一定壓力和溫度范圍內穩定運行，為氣動系統提供氣流控制功能。
功能特點
KUHNKE 65.111-24VDC 微型電磁閥具備多項實用功能。防護等級達到 IP65，能適應含有粉塵和少量水的環境，可選 UL 認證。支持 100% 持續工作，可長時間穩定運行而不易過熱。電氣部分符合相關標準，絕緣等級為 E（120°C），觸發電流約為額定電流的 1.5 倍，確保電氣安全性。動作響應迅速，吸合時間約 10-15ms，釋放時間約 3-5ms，能快速實現氣流的通斷控制。此外，其結構緊湊，多種底座形式可選，適配不同的安裝場景，保護觸點的標配也提升了使用過程中的安全性。
選型指南
選型時，首先需確認系統電壓是否為 24VDC，以匹配該電磁閥的額定電壓。其次，根據系統所需的通徑選擇，該型號 nominal orifice 為 1mm，對應 kv 值 0.45 l/min，若需其他通徑，需選擇同系列其他型號。壓力范圍方面，該型號（NC 型）適用 8bar，NO 型適用 6bar，需確保系統壓力在此范圍內。底座形式可根據安裝需求選擇標準、法蘭或螺紋底座，電氣連接方式需確定是采用設備插座還是飛線。此外，若系統有特殊要求，可咨詢品牌方確認是否提供定制版本。
技術參數
KUHNKE 65.111-24VDC 微型電磁閥的主要技術參數如下：額定電壓為 24VDC，額定功率約 4.5W，額定電阻 117Ω，額定電流 205mA；吸合功率約 4.5W，復位功率約 0.15W；吸合時間約 10-15ms，釋放時間約 3-5ms。壓力范圍：NC 型 8bar，NO 型 6bar；nominal orifice 為 1mm，kv 值 0.45 l/min。環境溫度范圍 - 10°C 至 + 50°C；防護等級 IP65；絕緣等級 E（120°C），符合 VDE 0580/VDE 0110，絕緣組為 C。動作方式為電磁驅動，彈簧復位；連接方式支持設備插座或飛線；重量及具體安裝尺寸需參考相關圖紙。
產品尺寸
M3 螺紋，最大長度 27.5mm，SW 12mm，5mm 的安裝間距，最大寬度 10mm，高度 47mm，直徑 9mm，長度 14mm，12mm 的最大安裝深度。這些尺寸確保了其緊湊的結構，適合安裝空間有限的場景，具體可參考比例圖紙確認安裝適配性。
應用領域
KUHNKE 65.111-24VDC 微型電磁閥主要應用于氣動控制系統，用于精確控制氣流的通斷。在自動化設備中，可作為小型執行器的氣路控制元件；在醫療器械中，適用于需要精細氣流調節的設備；在小型家電和辦公設備中，能為氣動部件提供穩定的氣路控制；此外，在實驗室設備、包裝機械等場景中，其緊湊的結構和可靠的性能也能滿足氣流控制需求，為各類小型氣動系統提供支持。
