產品介紹

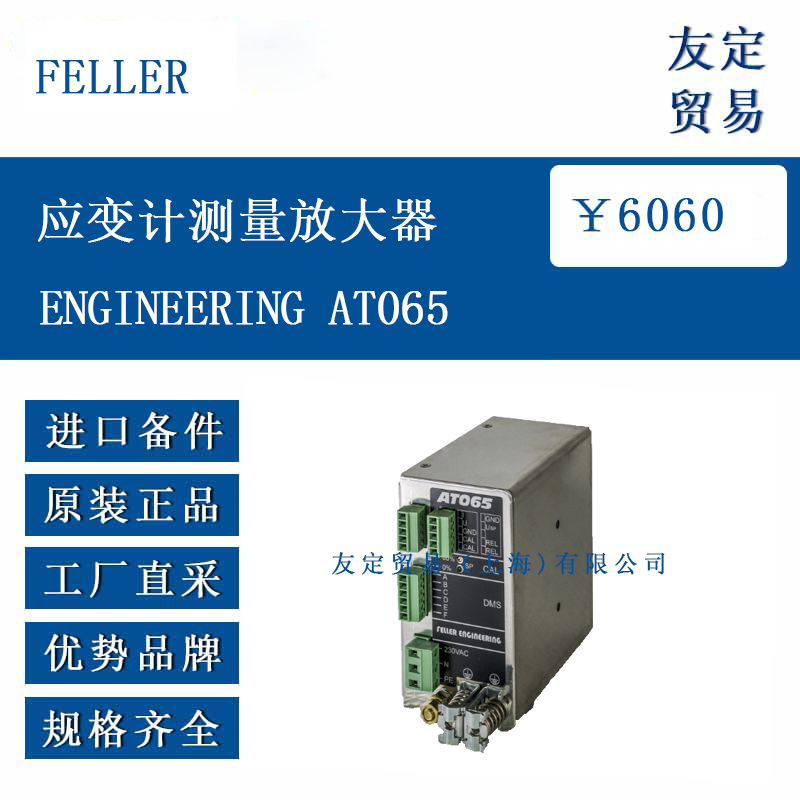

FELLER ENGINEERING AT065 應變計測量放大器是一款專為壓力傳感器設計的模塊，主要功能是將傳感器檢測到的壓力信號轉換為可用于工業控制的模擬信號。其采用鋁制外殼，能有效提升電磁兼容性，適應復雜的工業電磁環境。
該放大器支持與特定規格的壓力傳感器配套使用，要求傳感器滿足橋路電阻 350Ω、橋路供電 10V、最大壓力時信號 33.3mV 等參數。工作時，根據測量的壓力值，模塊可輸出 0..10V 電壓信號或 0..20mA、4..20mA 電流信號，便于與各類控制系統對接。
模塊集成報警觸點功能，通過電位器 SP 可設置報警級別，前端 LED 指示燈會實時顯示報警觸點狀態（繼電器激活時點亮），實現對壓力異常的及時提示。出廠時已完成校準，用戶也可根據需要進行偏移、放大倍數及報警級別的現場調整。
功能特點
AT065 應變計測量放大器的鋁制外殼設計是其顯著特點之一，能增強設備在電磁環境中的穩定性，減少外部電磁干擾對測量精度的影響，保障信號傳輸的可靠性。
模塊具備單通道信號處理能力，專注于壓力信號的轉換與放大，放大倍數最大可達 300，能精準捕捉微弱的壓力信號變化，滿足高精度測量需求。
報警功能實用且直觀，通過電位器可靈活設置報警閾值，LED 指示燈實時反饋報警狀態，方便操作人員快速掌握壓力異常情況，響應時間短，能及時觸發后續控制動作。
校準功能完善，支持放大器偏移、放大倍數及報警級別的調整，用戶可根據傳感器特性和實際應用需求進行現場校準，確保測量數據的準確性。此外，模塊功耗低（最大 2W），對供電系統負載要求低，適用于長期連續運行場景。
選型指南
選型時，首先需確認供電條件。該模塊標準供電為 230V AC（50/60Hz），也可選擇 115V AC 版本，需根據現場供電系統類型和電壓值選擇適配型號，避免供電不匹配導致設備無法工作。
輸出信號類型是重要考量因素，模塊提供 0..10V 電壓輸出和 0..20mA、4..20mA 電流輸出可選，需根據后續控制系統的信號接口類型選擇，確保信號能夠直接對接。
傳感器兼容性需重點關注，模塊僅支持橋路電阻 350Ω、供電 10V、最大壓力信號 33.3mV 的傳感器，選型時需確認所用壓力傳感器是否符合這些規格，否則可能影響測量精度或導致設備無法正常工作。
工作環境溫度也是選型要點，模塊工作溫度范圍為 10°C–50°C，存儲溫度需高于 0°C，若應用場景溫度超出此范圍，需采取溫控措施或選擇其他適配型號。
技術參數
機械尺寸：121mm（長）×65mm（寬）×118mm（高）。
供電電源：標準 230V AC（50/60Hz），可選 115V AC（50/60Hz）。
功耗：最大 2W。
通道數量：1 通道。
傳感器供電：10V，適配 350Ω 橋路電阻的傳感器。
放大倍數：最大 300。
輸出信號：0..10V 電壓；0..20mA 或 4..20mA 電流。
保險絲規格：最大 16A。
工作溫度：10°C–50°C（50°F–120°F）。
存儲溫度：高于 0°C（32°F）。
報警鏈響應時間：<20ms。
報警設置：通過電位器 SP 調節，LED 指示燈顯示狀態。
產品尺寸
該放大器模塊的尺寸為 121mm（長）×65mm（寬）×118mm（高），緊湊的結構設計使其能適應工業控制柜內有限的安裝空間。鋁制外殼不僅增強了電磁兼容性，也為設備提供了一定的機械保護，便于在各類工業環境中安裝固定。
應用領域
AT065 應變計測量放大器主要應用于需要精準壓力測量的工業場景。在機械制造領域，可配合壓力傳感器監測機床液壓系統、氣動裝置的壓力變化，通過輸出信號反饋至控制系統，實現壓力的實時調控。
在自動化生產線中，模塊能將管道、容器內的壓力信號轉換為標準信號，用于監控流體輸送、物料反應等過程的壓力狀態，當壓力超出設定閾值時，報警功能可及時提示操作人員進行干預，保障生產安全。

此外，在過程控制、設備監測等領域，該模塊也能發揮作用，憑借其穩定的信號轉換能力和可靠的報警功能，為工業系統的穩定運行提供支持。
