產品介紹

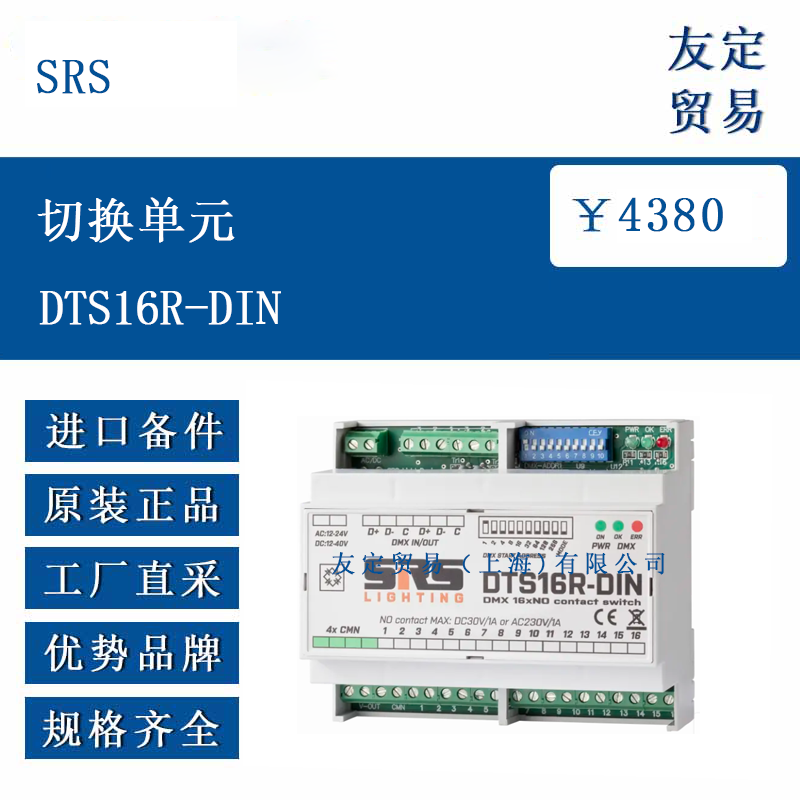

SRS DTS16R-DIN 切換單元能夠通過 DMX 線路從舞臺燈光控制臺控制大多數電氣設備，如燈光、電機、螺線管等。它提供 16 個由 DMX 控制的常開觸點，與主電源完全隔離，在設計時考慮到了安裝人員和系統集成商的需求。該切換單元采用特定的繼電器，具有相應的額定參數，能滿足一定的電力控制要求，適用于多種需要通過 DMX 線路控制電氣設備的場景。
功能特點
SRS DTS16R-DIN 切換單元具有 16 個常開切換輸出，能實現對多個設備的控制切換。其 DMX 輸入采用光電隔離，并帶有并行輸出，可保障信號傳輸的穩定性。該單元具備 DMX 線路的過壓保護功能，能減少電壓過高對設備造成的影響，同時有 DMX 線路的 LED 指示，方便用戶了解線路狀態。此外，它通過 DIP 開關進行 DMX 地址設置，操作方式較為便捷。所使用的 Takamisawa NY12-WK 繼電器有明確的額定值，在交流和直流情況下分別有相應的電流、電壓及功率限制。
選型指南
在選擇 SRS DTS16R-DIN 切換單元時，需考慮其適用的控制需求。首先，要確認所需控制的電氣設備類型，如燈光、電機等，看是否與該切換單元的控制范圍相匹配。其次，關注設備的電源參數，該切換單元的繼電器在交流和直流下有不同的額定值，需確保被控設備的電流、電壓及功率在其允許范圍內，避免超出額定值導致設備損壞。另外，考慮使用環境的溫度條件，其工作溫度范圍為 - 20°C 至 + 60°C，需保證使用環境溫度在此區間內，以確保設備正常運行。同時，若涉及 DMX 線路連接，要確認其 DMX 輸入是否符合 USITT DMX 512（1990）標準，以保證兼容性。
技術參數
SRS DTS16R-DIN 切換單元的電源參數為 DC 12-36V / AC 12-24V，電流 160mA。工作溫度范圍在 - 20°C 至 + 60°C 之間。繼電器方面，Takamisawa NY12-WK 繼電器的額定值為 3A/250V AC，最大功率 750VA；3A/30V DC，最大功率 90W。DMX 輸入符合 USITT DMX 512（1990）標準，并由瞬態電壓抑制二極管保護。切換輸出為 16 個帶公共極的無電位觸點。產品的外殼為塑料 DIN 盒，屬于 6U DIN 導軌盒，重量為 0.32kg，保修期為 2 年。
產品尺寸
SRS DTS16R-DIN 切換單元的外殼為塑料 DIN 盒，屬于 6U DIN 導軌盒，重量為 0.32kg。
應用領域

SRS DTS16R-DIN 切換單元適用于舞臺燈光控制領域，可通過 theatrical light desk 控制燈光設備，實現舞臺燈光的切換與調節。此外，它還能用于控制電機、螺線管等電氣設備，在工業控制、場館設備管理等場景中也有一定的應用空間。例如，在大型場館的設備控制中，可通過該切換單元對相關電氣設備進行集中控制，保障設備的有序運行。同時，其也可用于類似 RGB 12V 燈帶的供電控制等場景。

?
