產品介紹

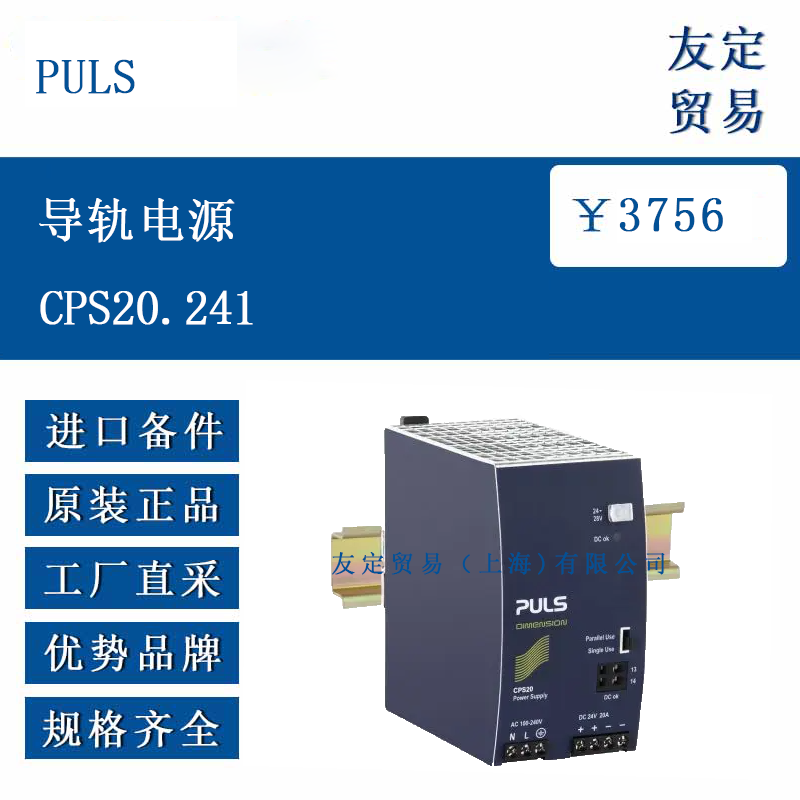

PULS CPS20.241 導軌電源是 C-Series 系列的一員，屬于 DIMENSION 電源家族。該產品采用成本優化設計，但未犧牲質量與性能，其小巧的尺寸得益于同步整流技術及其他工藝設計細節。它支持 AC 100-240V 寬范圍輸入，輸出電壓為 24V，可在 - 25°C 至 + 70°C 的環境溫度下工作，且在 - 25°C 至 + 60°C 范圍內能保持全功率輸出。產品內置主動式功率因數校正（PFC）和電子浪涌電流限制功能，適用于安裝在封閉外殼中，主要用于工業控制、過程控制、監控及測量設備等商業場景。
功能特點
PULS CPS20.241 導軌電源具有較高的效率，在 230Vac 輸入下效率可達 94.0%，部分負載效率表現良好。其 PowerBoost 功能可提供 20% 的功率儲備，在 + 45°C 環境溫度下可連續使用。產品具備出色的過載保護能力，采用 HiccupPLUS 模式，當輸出電壓低于 13V 時，會先持續輸出電流 2 秒，隨后關閉約 18 秒再嘗試重啟，循環直至過載解除。
該電源抗瞬變和電源浪涌能力較強，電磁輻射較低，配備 DC-OK 繼電器觸點，可監測輸出電壓狀態，當輸出電壓達到調整值的 90% 時觸點閉合，低于 10% 時斷開。此外，它支持并聯使用以提高輸出功率，具備電流共享功能，且提供 3 年質保。
選型指南
選型時需考慮應用場景，該電源適用于工業控制、過程控制等封閉環境，若用于可能因故障導致嚴重人身傷害的設備，需額外配備安全裝置。輸入電壓方面，需匹配 AC 100-240V 范圍，若環境溫度超過 + 45°C，需注意 PowerBoost 功能的使用限制。
負載需求上，需根據輸出電流選擇，在 + 60°C 環境下，AC 120-240V 輸入時輸出電流為 20.0-17.1A，+70°C 時為 15.0-12.8A。安裝方式方面，標準為 DIN 導軌安裝（EN 60715），輸入端子朝下，其他安裝方向需降低輸出電流。同時，需考慮海拔因素，2000 米以上需降額使用。
技術參數
輸出電壓：標稱 24V，調整范圍 24-28V，工廠設置為 24.1V；
輸出電流：AC 120-240V 輸入時，+60°C 環境下 20.0-17.1A，+70°C 下 15.0-12.8A；PowerBoost 功能在 + 45°C 下為 24.0-20.6A；
輸出紋波：<50mVpp（20Hz 至 20MHz）；
輸入電壓：AC 100-240V（-15%/+10%）；
輸入頻率：50-60Hz（±6%）；
效率：120Vac 輸入時 92.7%，230Vac 輸入時 94.0%；
工作溫度：-25°C 至 + 70°C；
尺寸（WxHxD）：65x124x127mm；
重量：1000g；
保護功能：輸出過壓保護（典型 30.5Vdc）、過溫保護（自動重啟）、短路保護（最小 35A，最大 45A）。
產品尺寸
PULS CPS20.241 導軌電源的物理尺寸為寬度 65mm、高度 124mm、深度 127mm，重量為 1000g。安裝時需遵循最小間隙要求：頂部 40mm，底部 20mm，左右兩側各 5mm；若相鄰設備為熱源，兩側間隙需增至 15mm；若負載長期低于 50%，兩側間隙可減至 0mm。該產品適用于 35mm DIN 導軌（EN 60715 或 EN 50022），導軌高度可為 7.5mm 或 15mm。
應用領域
PULS CPS20.241 導軌電源廣泛應用于工業控制、過程控制、監控設備及測量儀器等領域。由于其具備多項國際認證（如 UL 508、UL 60950-1、ATEX、IECEx 等），還可用于 Class I Div 2 危險區域（Groups A、B、C、D）及 Zone 2 環境，適用于海事場景（DNV 認證）。此外，其寬溫工作能力和抗電磁干擾特性，使其能適應住宅、商業及輕工業環境中的多種設備供電需求。
?
