產品介紹

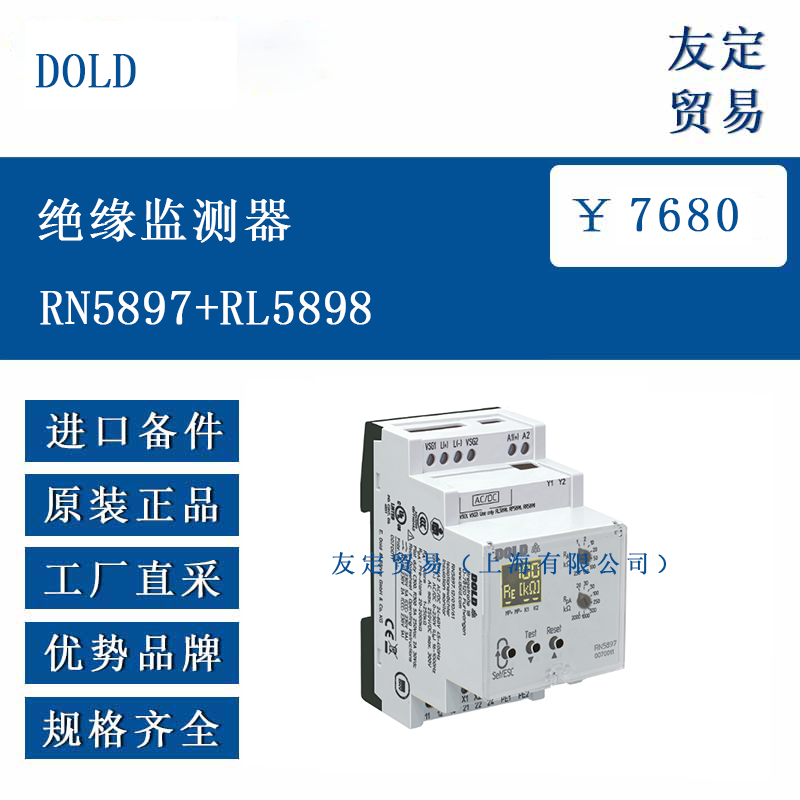

DOLD RN5897+RL5898 絕緣監測系統專為非接地 IT 系統的絕緣監測設計，適用于 AC、DC 及 AC/DC 網絡。RN5897 作為核心監測單元，通過前端的 2 個旋轉開關實現響應值和參數的便捷調節，配合顯示屏和 LED 指示燈，可直觀顯示測量值、設備參數及狀態。RL5898 耦合裝置的加入，將系統的電壓監測范圍擴展至 AC 0-400V、DC 0-500V，使其能應對更大范圍的電壓場景。系統配備密封透明蓋，可防止誤操作，同時支持外部控制輸入，便于集成外部測試與復位按鈕，整體設計兼顧實用性與安全性 。
功能特點
DOLD RN5897+RL5898 的核心功能是實現對絕緣故障的精準監測與預警。其具備預防性保護能力，可檢測對稱和非對稱絕緣故障，并通過選擇性接地故障檢測快速定位 L + 和 L - 側的故障點。系統支持 2 個獨立可調的響應閾值，分別用于預報警和報警，預報警范圍為 20kΩ-2MΩ，報警范圍為 1kΩ-250kΩ，滿足不同故障等級的區分需求。此外，系統具備斷線檢測功能，可監測測量電路 L (+)/L (-) 和保護導體 PE1/PE2 的斷線情況測，確保監測的連續性。通過自動和手動設備自檢功能，可定期驗證設備狀態，保障監測可靠性。配合 RL5898 后，系統能適應高達 1000μF 的泄漏電容，并優化了對大泄漏電容的響應時間，提升了在復雜電路環境中的適用性 。
選型指南
選擇 DOLD RN5897+RL5898 時，需首先確認監測系統的類型（AC、DC 或 AC/DC）及電壓范圍，確保 RL5898 的 AC 0-400V、DC 0-500V 范圍能覆蓋實際需求；其次，根據系統泄漏電容大小，在 RN5897 中設置對應的最大泄漏電容值（30μF、100μF、300μF 或 1000μF），以優化響應時間；輔助電壓方面，RN5897 支持 AC/DC 24-60V、AC/DC 85-230V 等多種規格，需匹配現場供電條件；此外，需考慮是否需要外部控制輸入（如測試 / 復位按鈕）及報警存儲功能，可通過編程模式進行相應設置。若需更高電壓監測，可替換為 RP5898 或 RR5898 耦合裝置，具體根據電壓等級選擇。
技術參數
RN5897：測量范圍（無耦合裝置時）AC 0-250V、DC 0-300V；響應閾值預報警 20kΩ-2MΩ、報警 1kΩ-250kΩ；輔助電壓支持 AC/DC 24-60V、AC/DC 85-230V 等；輸出為 2 組轉換觸點（預報警和報警），熱電流 4A；最大泄漏電容 1000μF；工作溫度 - 30 至 + 60℃。
RL5898：擴展電壓范圍 AC 0-400V、DC 0-500V；輸出電壓（至 RN5897）最大 AC/DC 230V；切換容量 5A 250VAC、2A 30VDC；重量約 60g；工作溫度 - 30 至 + 60℃。

產品尺寸
DOLD RN5897 的尺寸為寬度 52.5mm、高度 90mm、深度 71mm，適配 35mm DIN 導軌安裝（符合 IEC/EN 60715 標準）。RL5898 的尺寸為寬度 35mm、高度 90mm、深度 71mm，同樣支持 DIN 導軌安裝，兩者緊湊的設計便于在控制柜內密集布局，節省安裝空間 。
應用領域

DOLD RN5897+RL5898 絕緣監測系統主要應用于需要實時監測絕緣狀態的非接地網絡場景。在工業領域，可用于 UPS 系統、配備變頻器的網絡、電池網絡及直流驅動系統，保障關鍵設備的電路安全；在移動設備方面，適用于混合動力和電池供電車輛、移動發電機組等，監測其電路絕緣狀況；此外，在醫療設備、通信機房等對電路穩定性要求較高的場所，也可作為絕緣故障的預警裝置，及時發現潛在風險，避免因絕緣失效導致的設備損壞或安全事故。

?
